二、故障案例分析
车型二迈腾BVJ发动刁，行驶里程为110000km。
故障现象：
(1)发动刁儿吞转过程中自动熄火。
(2)每次打开钥匙门后，发动机未启动但转速表显示转速为2000r/min左右，然后逐步回落到0r/min。
故障诊断：自诊断检查故障码为：P0321，点火／分电器发动机转速输入电路范围／性能故障。

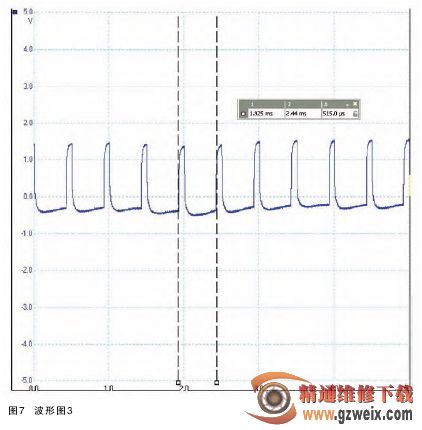

(1)检查G28至发动机控制单元J623之间的线路，测量G28电阻均正常。在断开G28传感器插头的情况下，测量发动机控制单元插头的T60ya/51及T60ya/36两脚的DSO电压波洲如图7所示）)。

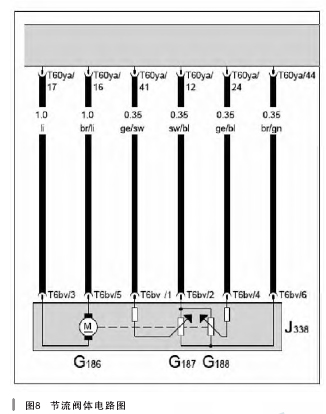

由图7波形分析可见，线路干扰造成了G28在发动机没有运转的情况下产生了“转速信号”，信号周期为515 μs。该信号在开钥匙门5，左右就消失了，观察发现只有节流阀体在开钥匙门时工作，且工作5，左右就停止工作（如图8所示）。

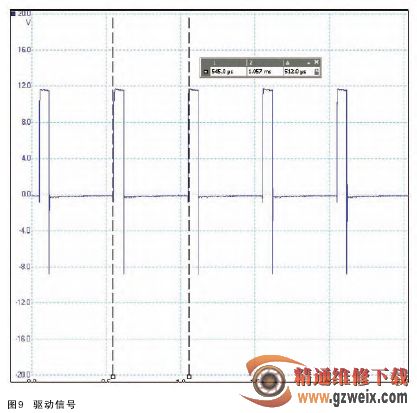

(2)测量G186驱动信号（如图9所示）。
从G186的驱动信号波形图上看出周期为515 μs，左右，因此分析为该驱动电流对G28线路产生了干扰。通过检查发现，这两组线路正好捆扎在一段线束内，解开线束检查，发现线束内有大量积水。询问车主得知，不久前曾清洗过发动机舱。

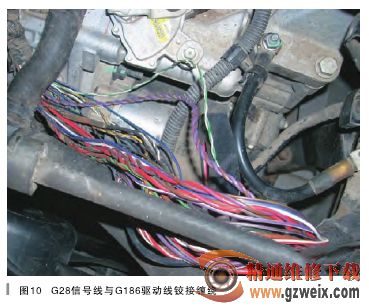

同时从图10中可以看出，G28信号线及G186驱动线在线束中均为铰接缠绕，其目的就是为了避免干扰和防止信号泄露造成干扰。在线束内进水的情况下，相当于在导线之间充入了导电介质，形成了“电容”，势必造成信号干扰。
故障排除：吹干线束，重新捆扎后故障排除。
故障总结：转速传感器很重要，其线路连接虽简单，但要想排除与转速传感器相关的各种故障，首先要清楚其传感器形式及工作原理，其次是能熟练使用示波器比较DSO波形。
