剖析玉柴天然气发动机电气原理及使用维护（三）

来源：本站整理作者：佚名 2012-07-06 22:10:07

3.2.2 CAN通信的检测

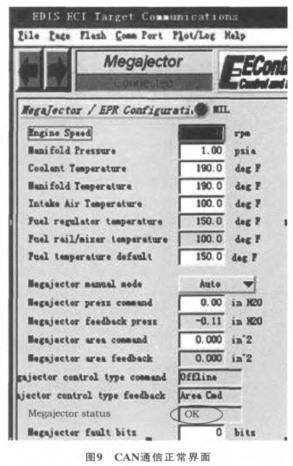

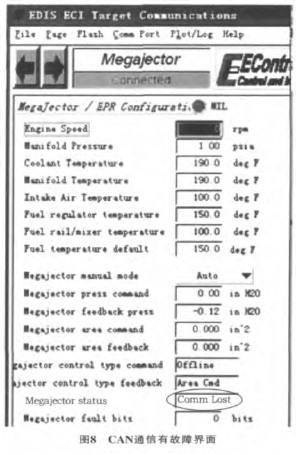

在主菜单 “Page” 下选择 “Megajector” 选项，在所显示界面左上方的 “Megajector status” 表示ECU与EPR之间的CAN通信是否正常。如果“Megajector status” 项目显示 “Comm Lost”则表示通信有故障，如图8所示；如果显示 “OK” 表示通信正常，如图9所示。

3.2.3 执行机构的检测

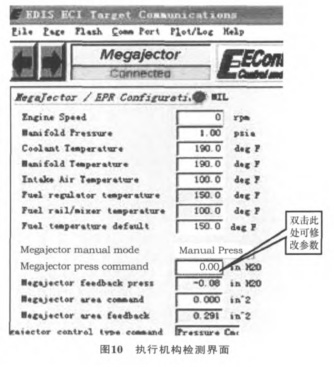

将执行机构检测界面左上方的“Mega-jector manual mode”项目中的 “Auto” 改为 “Manual Press”，如图10所示，这样就可以修改 “Megajec-tor press command” 的参数，以观察EPR的驱动是否正常，左键双击图10标识位置，弹出图11所示对话框，在该对话框中任意修改参数后（修改的参数不宜过大，最好在－3～＋3之间），可观察EPR驱动是否执行，即观察执行机构是否运行。如果执行机构无任何动作，则EPR的故障可能出自电机部分。
