1 上海大众途观SUV车的熔断丝分布
1） 大容量熔断丝以SA标识， 布置在发动机舱左侧电控箱的前方， 位置编号从左到右标识为B、C、 E、 H、 D、 F与G。 按位置的不同， 依次为B位置的交流发电机熔断丝SA1(200 A)， C位置的转向辅助控制单元J500熔断丝SA2(80 A)， 在D位置的总线端30熔 断 丝SA5（ 80 A） ， SC20、 SC21、 SC23、 SC24、SC43、 SC44、 SC45、 SC46、 SC47、 SC49、 SC50、 SC51、SC52、 SC53在其下游， 在E位置的冷却风扇控制单元J293的熔断丝SA3(50 A)。 见图1。

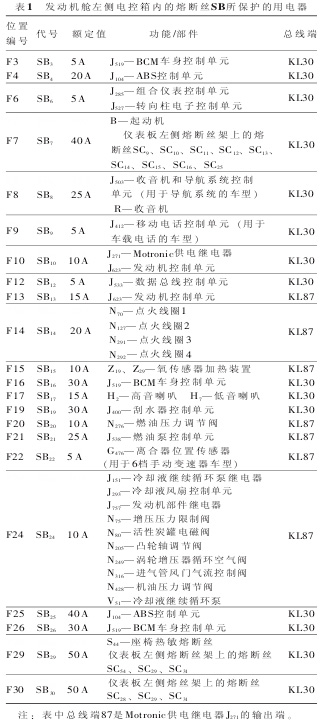

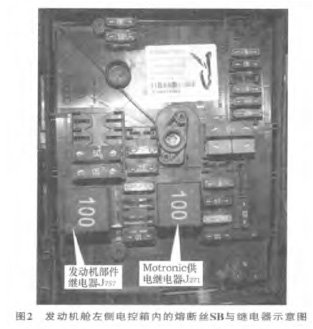

2） 发动机舱左侧电控箱内的熔断丝以SB标识，共有30个位置， 见图2， 位置编号依次为F1～F30，SB熔断丝所保护的用电器如表1所示， 根据车辆实际配置的不同有所变化。
