通用车系照明系统电路解析(一)

来源：本站整理作者：佚名 2012-03-30 03:02:00

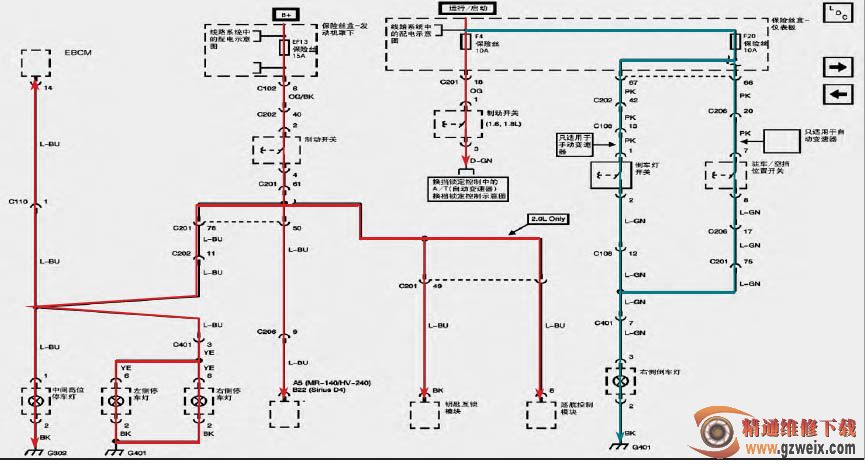

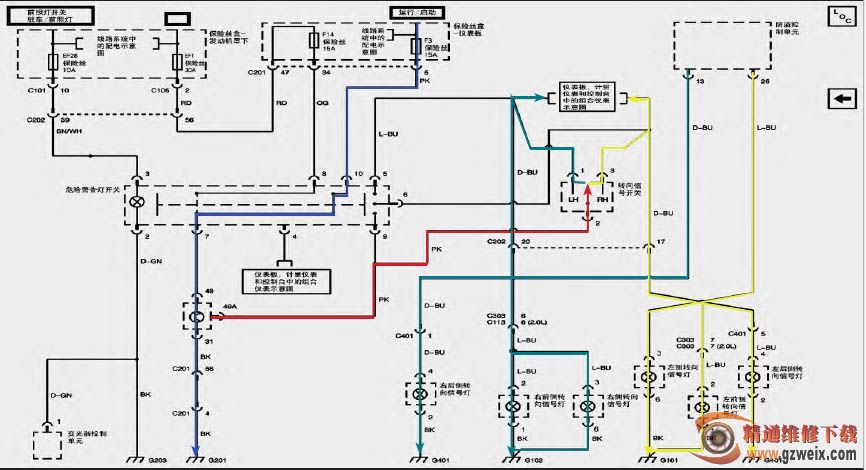

5.转向信号灯控制电路（图5）

点火开关接通，经F3保险丝到达危险警告灯开关10号脚，此时开关未接通，经内部电路电流从危险警告灯开关7号脚流出，到达闪光继电器的49号脚，再从31号脚流出到G201搭铁点形成回路继电器接通。信号从49A脚流出到达转向信号开关2号脚，开关LH接通电流从转向信号开关1号脚流出后分别到达仪表显示、后转向灯、侧转向灯和前转向灯。当开关RH接通时电流从转向信号开关2号脚流出后分别到达仪表显示、后转向灯、侧转向灯和前转向灯。

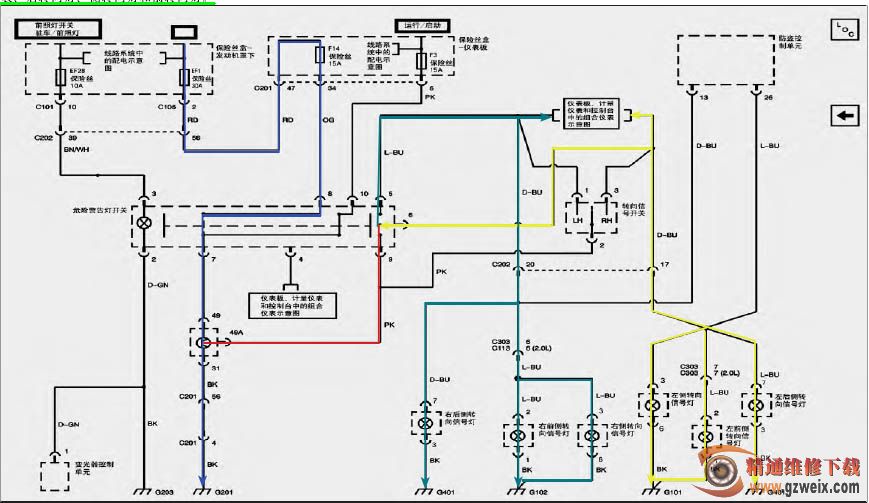

6.危险警告灯控制电路（图6）

从蓄电池出发经EF1、F14保险丝到达危险警告灯开关的8号脚，经过开关内部电路，此时开关接通，从7号脚流出，到闪光继电器49号脚，从31号脚流出闪光继电器工作从49A脚发出指令，到达危险警告灯开关9号脚，从5号脚流出分别到达仪表、后转向灯、侧转向灯和前转向灯。另一路从6号脚流出分别到达仪表、后转向灯、侧转向灯和前转向灯。
