一、凯越照明系统电路
1.前照灯控制电路（图1）
近光灯：点火开关接通后，经过F6保险丝，来到前照灯继电器线圈端，再到大灯开关，最后到G201搭铁点形成回路。
蓄电池电流经过Ef12保险丝，来到前照灯继电器开关端，分别通过Ef20保险丝和Ef27保险丝到达近光灯泡，在分别通过G101和G102搭铁点形成回路。
远光灯：点火开关接通后经过F6保险丝，来到前照灯继电器线圈端，再到大灯开关，最后到G201搭铁点形成回路。蓄电池电流经过Ef12保险丝，来到前照灯继电器开关端，再到前照灯变光开关，经过Ef15保险丝到达远光灯泡，在分别通过G101和G102搭铁点形成回路。

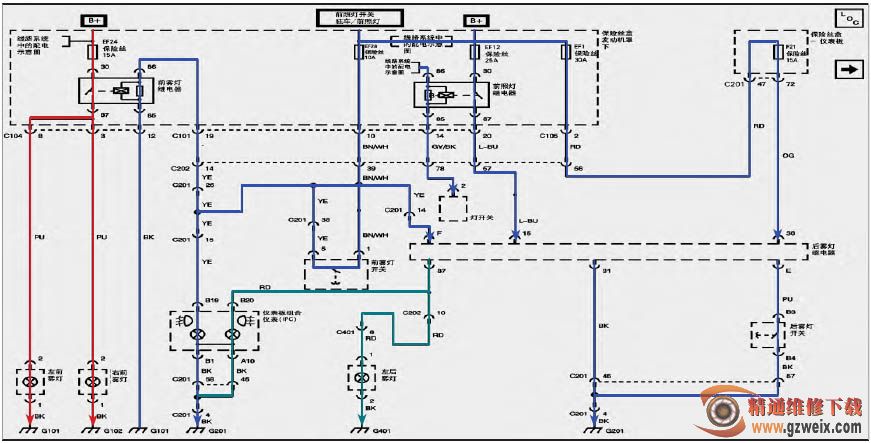

2.雾灯控制电路（图2）
前雾灯：由Ef28保险丝出发，到达前雾灯开关，再到前雾灯继电器，最后到达G101搭铁点搭铁形成回路。
由蓄电池出发，到达Ef24保险丝出发，到达前雾灯继电器，再分别到达两前雾灯，最后通过G101和G102搭铁点搭铁形成回路。
后雾灯：后雾灯开关接通，后雾灯继电器87号脚提供12V电源，到达左后雾灯，到G401搭铁点搭铁。
3.驻车灯控制电路（图3）
左侧灯光：由前照灯开关出发，经Ef23保险丝到两后达牌照灯，通过G302搭铁点搭铁形成回路。
由前照灯开关出发，经Ef23保险丝到达左后驻车灯，通过G401搭铁点搭铁形成回路。
由前照灯开关出发，经Ef23保险丝到达左前驻车灯，通过G101搭铁点搭铁形成回路。
右侧灯光：由前照灯开关出发，经Ef28保险丝到达右前驻车灯，通过G102搭铁点搭铁形成回路。由前照灯开关出发，经Ef28保险丝到达右后驻车灯，通过G401搭铁点搭铁形成回路。
4.停车灯和倒车灯控制电路（图4）
停车灯：蓄电池出发，经Ef13保险丝到达制动开关，再分别到达中央高位停车和两后停车灯，分别通过G302和G401搭铁点搭铁形成回路。倒车灯：点火开关出发，经F20保险丝分别到达倒车灯开关（手动变速器）和挡位开关（自动变速器）。最后经过倒车灯在G401搭铁点搭铁，形成回路。
