4、调整偏心螺栓头部偏心位置至U 型槽里，再调整偏心垫片在U 型槽里，然后用棘轮扳手将六角法兰面螺母预拧紧至拧不动。

5、右后下摆臂偏心螺栓拆装方式与左侧一致。
二、更换后前束连杆与后副车架连接的偏心螺栓、螺母及垫片。
1、一人用22mm 梅花扳手卡住左后前束连杆与后副车架偏心螺栓的螺栓头部一
侧，另一人用棘轮扳手带上21mm 六角套筒套入左后前束连杆与后副车架偏心螺栓的螺母一侧，逆时针方向拧动锁紧螺母至松脱，再使用平顶千斤顶顶住左后前束连杆与后副车架连接处下方，将车辆顶起5mm 左右，再将偏心螺栓及偏心垫片取出。如果难取出，可用凿子对准螺栓尾部，使用铁锤轻敲将偏心螺栓取出。

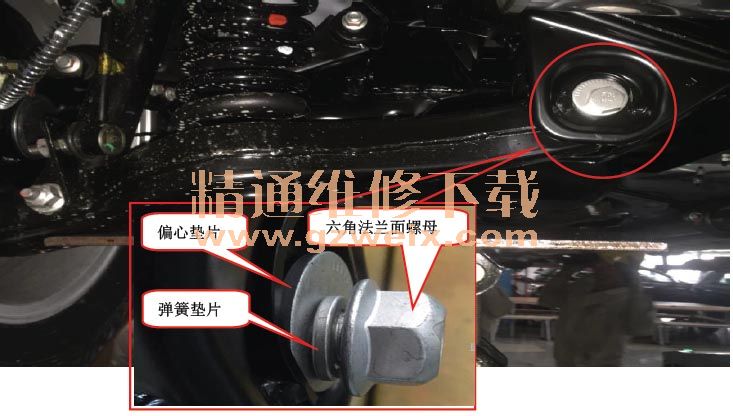

2、取新状态六角头带偏心垫螺栓（2914013001-B11）穿入左后前束连杆与后副车
架连接孔，套入后前束连杆内点偏心垫片（2914014001-B11），再套入弹簧垫片
（Q40314），然后套入六角法兰面螺母（B320B14T13F6）。
3、调整偏心螺栓头部偏心位置至U 型槽里，再调整偏心垫片在U 型槽里，然后用
棘轮扳手将六角法兰面螺母预拧紧至拧不动。
4、右后前束连杆偏心螺栓拆装方式与左侧一致。
三、四轮定位数据调整
1、将已经更换了新状态的后轮定位调整偏心螺栓、螺母及垫片的车辆驶上四轮定
位台，进行四轮定位数据检测，根据新的四轮定位数据标准，将车辆四轮定位数据调整至标准范围内｛（左右后轮单前束值调整至-0.15°±0.1°(-9’±6’)范围内，左右后轮外倾值调整至-0.75°±0.25°（-45’±15’)范围内｝。
2、四轮定位数据调整好后，一人使用22mm 梅花扳手卡住偏心螺栓头部，一人使
用1/2 系列扭力扳手（300N.M)套入螺母头部，先后将后下控制臂与副车架连接螺母、后前束连杆与后副车架偏心螺母扭力拧紧至198N.m。
3、偏心螺栓锁紧扭力到位后，车辆必须从头到尾再做一次四轮定位，确定车辆四
轮定位后轮参数符合标准后，用油性记号笔在偏心螺栓上点漆(点漆时记号笔从螺栓头部画一直线至相邻零件)做上标记。
4、处理完毕，将车开出。
注意：车辆四轮定位调整完毕后，必须用记号笔在偏心螺栓上点漆标记，避免其他服务站对车辆重复进行四轮定位。
