怀疑电机温度过高造成增程器启动停机保护程序。

      增程器启动停机的原因：

      ·温度传感器故障

      ·线路接触不良

      ·冷却系统散热不良

      ·发电机部件内部故障

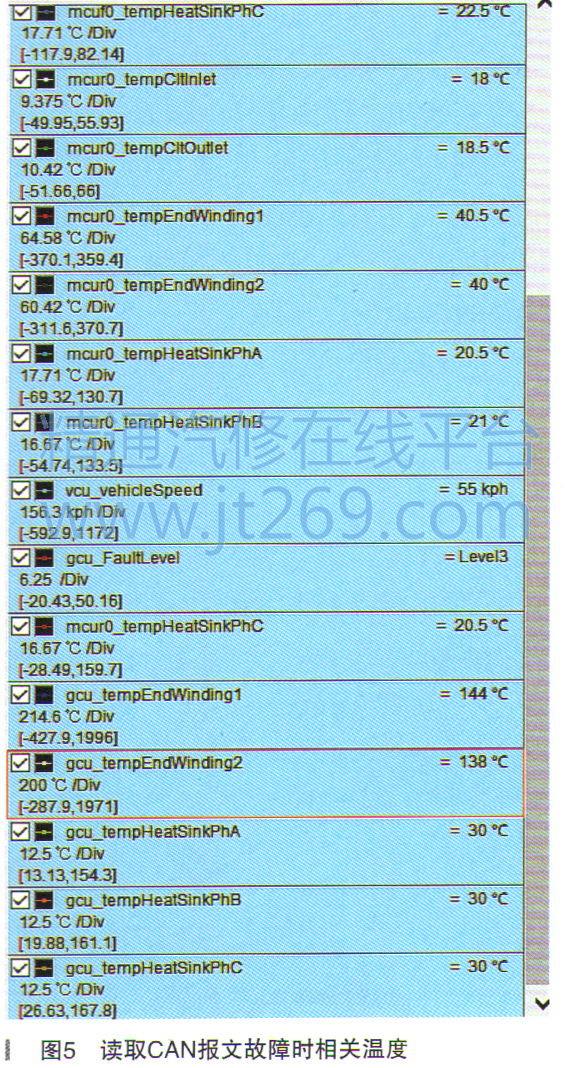

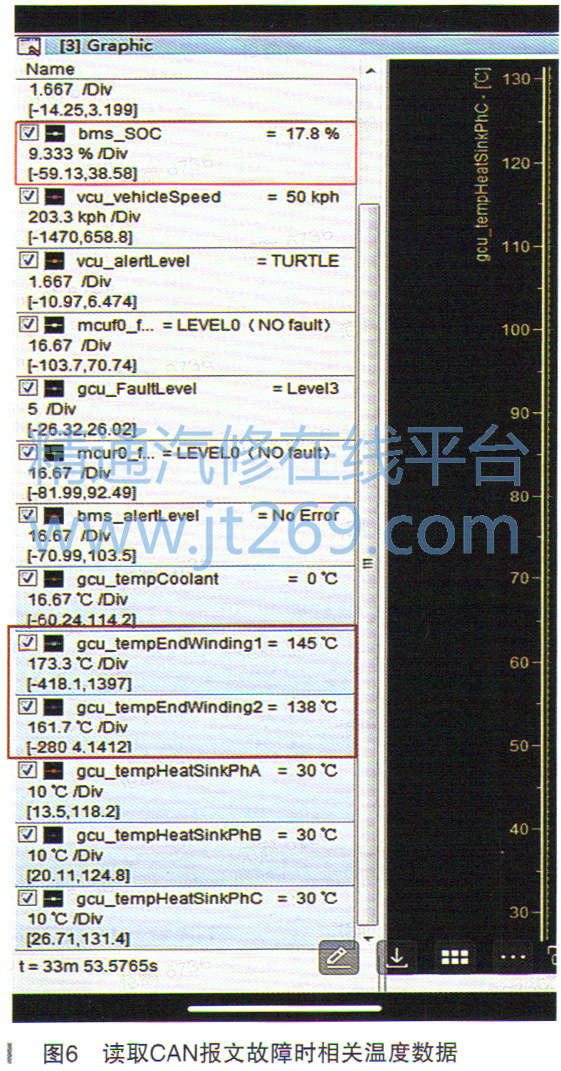

      按照从简入难的检修原则，检查冷却液液位正常，检查冷却管路无泄漏和水渍痕迹；水管连接正常无弯折堵塞；检查冷却液无变质，冰点测量值为－40℃。使用原厂诊断仪读取CAN报文故障时发电机温度传感器1显示温度为144℃，发电机温度传感器2显示温度为138℃，前后驱动电机温度30℃为正常，只有发电机一个部件温度过高，由此可以排除冷却系统散热不良故障，如图5、图6所示。



    断开发电机温度传感器插头，查看相关针脚无异常。测量GCU至发电机温度传感器线束导通性无异常，线路无短路、断路，如图7所示。

测量发电机温度传感器1电阻值：1.144kΩ，温度传感器2电阻值：1.142kΩ，均为正常，如图8、图9所示。
