摘要：新能源汽车是目前乘用车领域热门发展方向之一。新能源汽车与传统燃油车有明显的不同，尤其是纯电动车不会像燃油车一样能通过明显的抖动、气味、热量等途径感知到其工作情况，判断车辆安全状态。因此，需要有其他的办法来保证车辆在运行过程中的安全可靠性，高压互锁回路就是必不可少的技术方案。
1高压互锁原理
1.1高压互锁信号回路

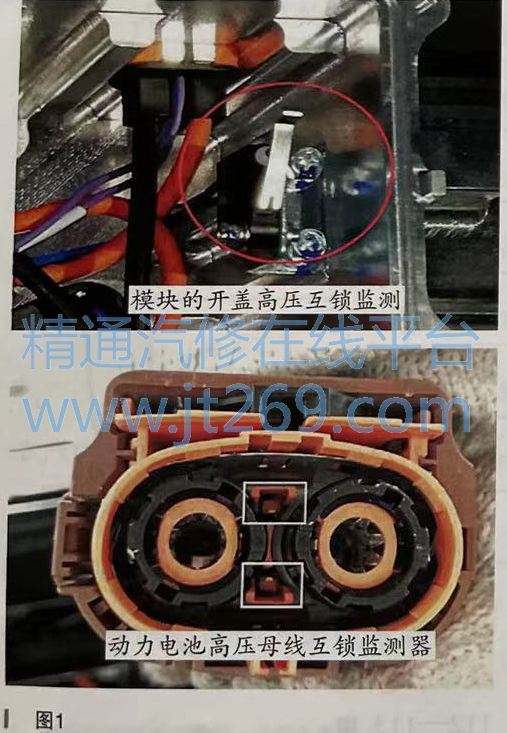

高压互锁信号回路包括两部分，一部分用于监测高压供电回路的完整性，一部分用来监测所有高压部件保护盖是否非法开启如图1所示。
1.2互锁监测器
监测器分为两类，一种用于监测高压连接器连接是否完好，另外一种用于监测高压部件的保护盖是否开启。
2高压互锁回路介绍
高压互锁回路包括动力电池高压互锁回路和充配电系统高压互锁回路。
2.1动力电池高压互锁回路
动力电池高压互锁回路是由动力电池高压插件端口CMS构成的互锁回路，动力电池自己监控自己。若插头出现异常接触不良，高压互锁会断开，动力电池切断电压输出，如图2所示。
2.2充配电系统高压互锁回路
充配电互锁回路经过VCU、压缩机、充配电模块（开盖监测），由VCU监测整个回路，如图3所示。
3故障表现
车辆出现高压互锁故障时，组合仪表通常会点亮整车系统故障灯，整车无法上高压（READY），高压互锁故障时，读取故障码，如果是动力电池回路高压互锁故障，会从动力电池管理系统（BMS）报“高压互锁故障”的故障码；如果是整车控制器、压缩机、充配电模块回路出现高压互锁故障，从VCU模块会报出“高压配电盒开启”的故障码，如图4所示。
