友情链接：江淮瑞风M6车电动滑门系统组成及工作原理简介
    江淮瑞风M6车配备的电动滑门系统具有电动开闭功能、防夹功能、手动／电动切换功能、电动机堵转保护功能及开／关门过快保护功能。

    1 电动滑门系统组成
    如图4所示，电动滑门系统由开关（内把手、外把手、顶置开关、遥控钥匙、手动／自动切换开关、燃油箱盖开关）、较链和滑轨、电动滑门驱动装置（电动滑门控制器、滑门驱动电动机、电磁离合器、霍尔传感器）、防夹条（触摸传感器）、闭锁电动机总成（闭锁电动机、后锁总成全锁信号、后锁总成半锁信号、后锁总成原位置信号、后锁总成棘爪信号）、解锁电动机组成。

    2 电动滑门系统工作原理

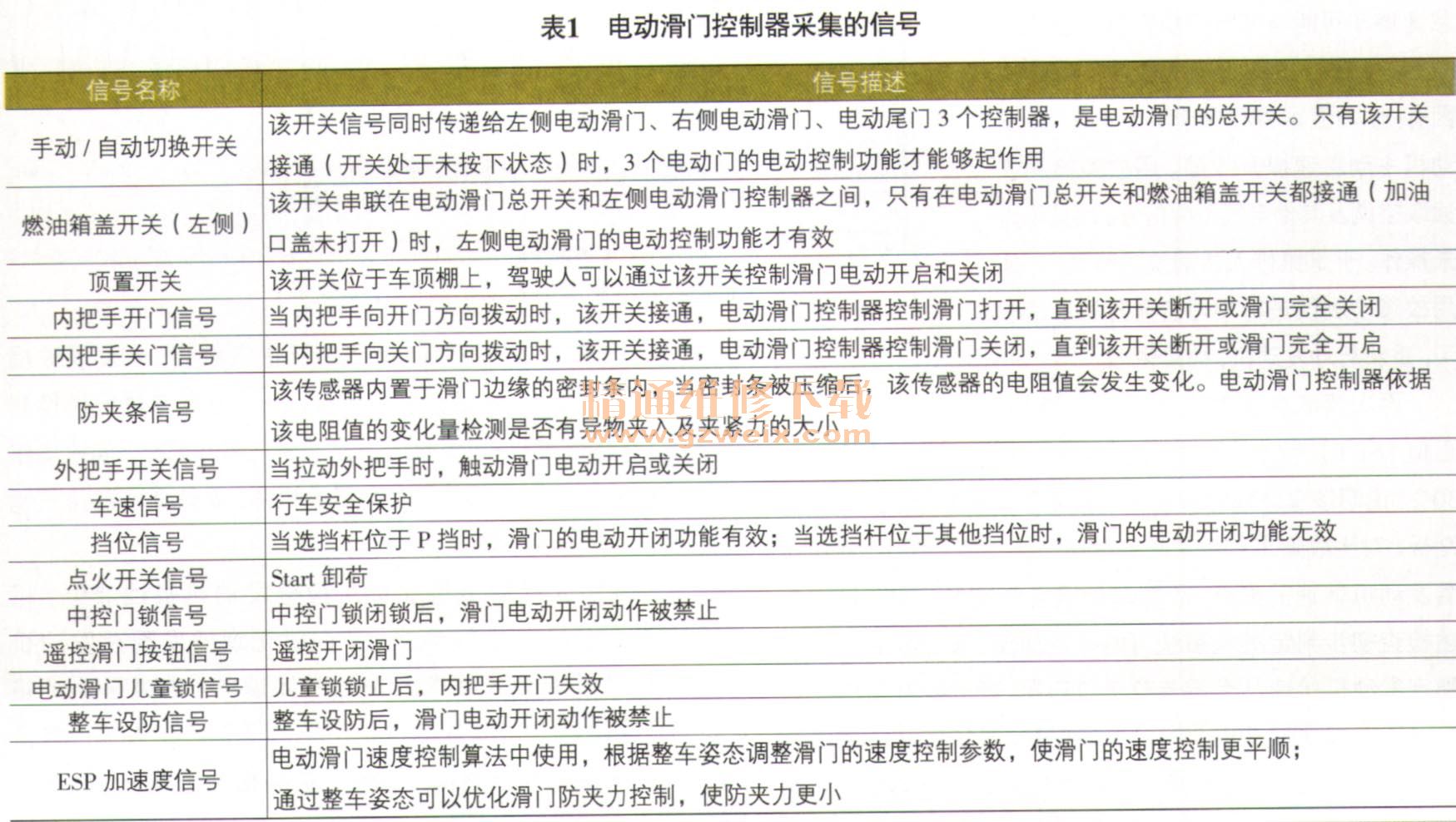

    电动滑门控制器采集相应的信号（如开关信号、霍尔信号、中控锁信号等），控制滑门解锁、闭锁电动机执行解锁、闭锁操作，并控制滑门驱动电动机的运转从而实现电动开闭滑门。电动滑门控制器采集的信号及其作用见表1所列。

    2.1电动滑门开启操作
    当电动滑门控制器接收到开门信号时，电磁离合器闭合（离合器闭合代表离合器进入ON状态，此时才能够通过驱动电动机带动滑门运动），解锁电机动作，解锁装置通过拉杆使中控锁工作，中控锁通过操纵软索解开前锁，同时通过操纵软索解开后锁。当检测到门锁完成解锁动作，解锁电动机停止动作。同时滑门驱动电动开始工作，带动滑门打开。当滑门滑动到完全打开位置时（通过霍尔数来判断，目前软件设定的霍尔数判断限值为260），开门保持机构将滑门锁定在门全开位置，防止滑门在外力作用下自由滑动。
    2.2电动滑门关闭操作
    当电动滑门控制器接收到关门信号时，解锁电动机动作，解锁装置通过拉杆使中控锁工作，中控锁通过操纵软索解开开门保持机构锁。当检测到开门保持机构完成解开动作，解锁电动机停止动作。同时滑门驱动电动机开始工作，带动滑门关闭。当滑门即将到关闭位置时，后锁撞到后锁扣，滑门处于半关闭状态，滑门驱动电动机停止动作，此时闭锁电动机开始工作，将后锁与后锁扣锁定，进入二级锁内，滑门处于完全关闭状态，同时前锁和前锁扣自动锁定。
