上汽名爵轿车电子驻车制动无法解除
来源:本站收集  作者:佚名  2016-02-03 10:09:07

    一辆名爵车,停放一段时间后,启动发动机发现EPB开关无法解除电子驻车;踩加速踏板可以起步,但松开加速踏板后,车辆仍无法行驶,要求救援。
    故障诊断:接车后,检查车辆发现仪表中EPB黄色故障灯及牵引力故障灯异常点亮。连接故障检测仪VDS读取故障代码,如图1所示。

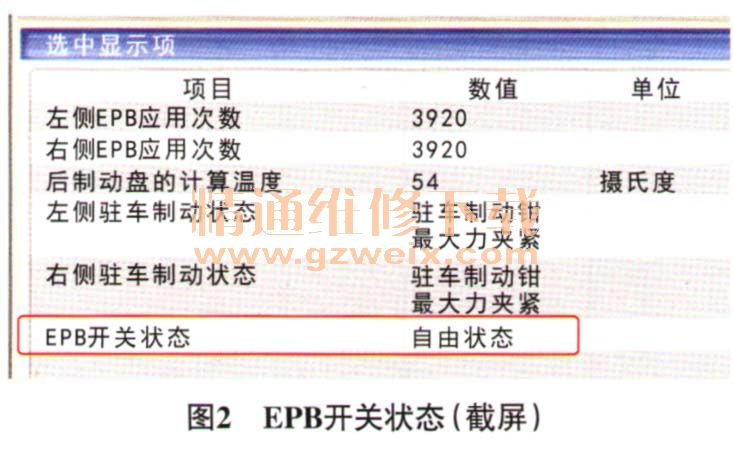

    通过VDS实时读取EPB开关数据流,发现按下EPB开关时,EPB开关状态始终显示“自由状态”(图2);拉起开关时,该选项显示为“拉起状态”。根据维修手册及实时数据,判断EPB开关或EPB开关释放线路存在故障。

    将故障车与正常车的EPB开关进行互换后试车,故障依旧。认为故障部位是EPB开关的释放线路存在故障。根据EPB开关的电路(图3),检查EPB开关的各端子,均正常。在测量EPB开关上各端子的电压时发现,连接器CG006上端子5的电压在1.5 V~5 V变化,该端子的电压在EPB开关无操作时应为5.4 V左右。
    根据图3,单独晃动连接器CG001的端子17,发现该端子的活动间隙偏大。

    故障排除:将CG001的端子17进行调整后,重新测量连接器CG006上端子5的电压,正常,未再出现电压波动现象。装复车辆并清除故障代码后试车,故障彻底排除。

    名爵车EPB开关工作原理
    当向上拉起EPB开关时,连接器CG006的端子4和端子6导通;当向下按动EPB开关时,连接器CG006的端子3和端子5导通。拉起或按下EPB开关时分别给电子驻车控制单元输入不同的开关状态,从而控制电子驻车制动
    接通点火开关时,不同的工作状态下EPB开关各端子上的电压如表1所列。
