断开插头C44-RA测量C44-RA-
SCR和C44-RA-1电阻值（如图5所示）为74.2Ω且正常。
根据以上测量诊断为插头C44-RB至C4MP19视频信号线存在短路，拆下线束检查表面无损坏。
断开插头C44-RB后发现短路，切断插头并修复线束。
修复线束后插上后摄像头，测量C44-RA-

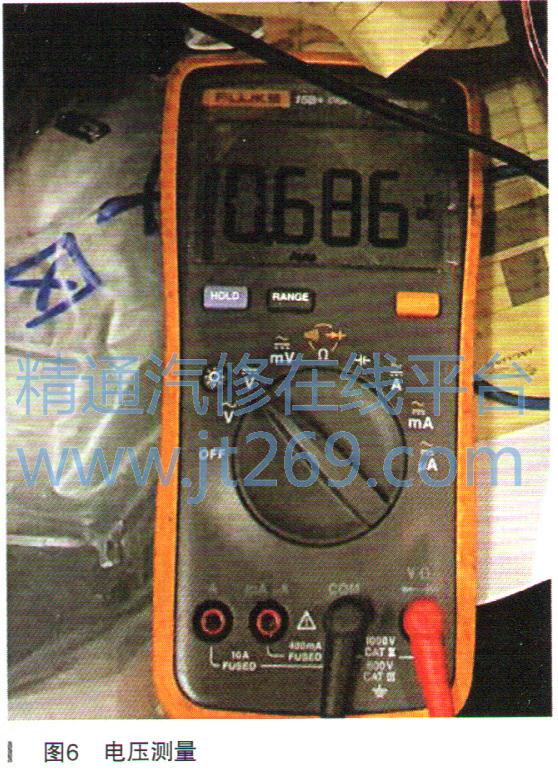

SCR和C44-RA-1两端电压，为打开点火开关和挂入R挡位时电压0.686V（如图6所示）。
测试车辆挂入R挡时倒车影像显示正常，检查确认故障排除。
