故障现象: 气悬系统故障灯长亮。
相关技术通报: LTB00331。
故障确认: 气悬故障灯亮，RJB F22 保险丝烧断。
故障诊断过程:
1．SDD 读取故障码，根据相关的通报更换压缩机、继电器 R7(位于 RJB)及保险丝。
2．更换压缩机后过一周气悬故障灯再次亮起。接 SDD，还是上次的相关故障码 C1A27-14(关于气悬压缩机电路故障)。检查 RJBF22 保险丝再次烧断。
3．判断线路（下图线路图的桃色线路）中有对地短路，断开继电器 R7、拔除保险丝 F22 及 F13 测量线路发现有对地短路想象。
4.检查线路，发现压缩机电机的供电线路（位于备胎座）有破皮搭铁。查看线束下部的结合处比较锋利长期摩擦导致线束外皮被磨破，导致线路短路烧断保险丝。
故障原因分析：线路和车身毛刺摩擦造成短路。
维修方案：修复线束和车身毛刺。
案例点评及建议：善于利用故障码分析，第一次维修时再仔细点对线路进行检查就能避免返修。
附图

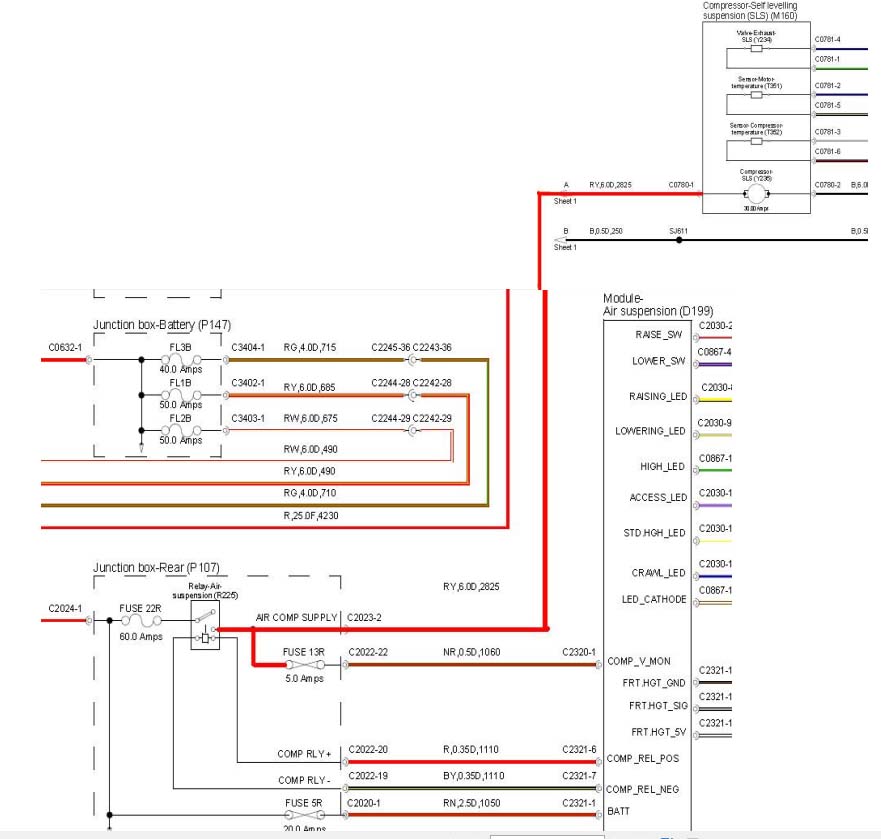

1．电路图

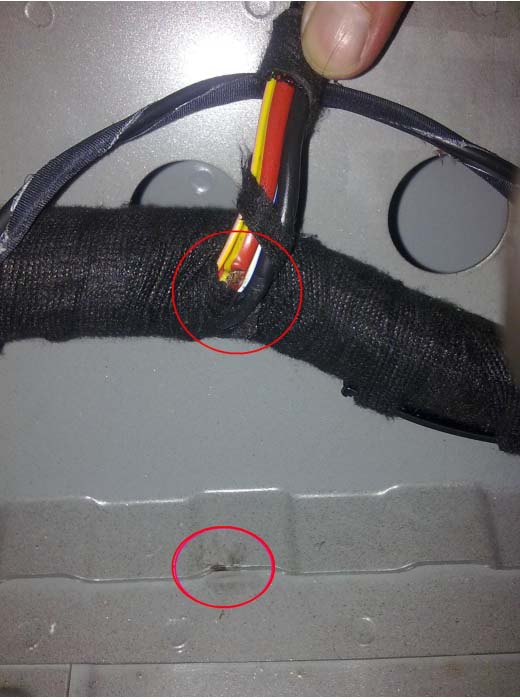

2．损坏部位
