路虎揽胜左后门座椅调节开关线路故障检修
来源:本站整理  作者:佚名  2019-11-25 15:03:28

 故障现象:主驾驶座椅不能调节

故障诊断过程:试验主架座椅的各个方向的调节功能均不起作用。由于该车配置后排座椅靠背调节功能,同时试验其工作情况,也不能调节。右侧座椅调节正常。
故障原因分析:按照工作由简单到复杂的步骤,检查主驾驶座椅控制保险 CJB40 号, 42 号, 46 号均正常。从电路图上分析引起故障的原因: 1 主驾驶座椅开关故障。 2 主驾驶座椅控制模块故障。 3 控制线路故障
故障处理方法:测量主驾驶座椅开关各线路均正常,其中 lin 线显示电压在 7—8V 电压之间变化正常。操作开关各个方向按钮同时测量模块输出的相应电机的线路均没有电压反应。此时怀疑开关有故障,但是开关有故障可能性较小且开关外观正常,内部电路板均未见异常。对于座椅模块同样是未见损伤,电路板未见异常。但是均有怀疑的可能,于是试着倒开关故障依旧,由于找不到同配置的座椅模块,于是找到一个没有后排可调节功能的座椅模块(零件号一样)进行倒换后主驾驶座椅各功能正常工作。说明是模块的故障,但是后排座椅靠背还是不能工作。借助 SDD 调取DTC 显示后排座椅控制开关故障,于是拆左后门内衬检查开关未见异常,测量其线路,发现其没有电源。于是检查其线路发现其中转插头内进水后把该电源线针脚腐蚀断开,进行线束修复,由于之前倒的模块不带后座椅靠背调节所以倒回原车的座椅模块试验后排座椅调节正常而且主驾驶座椅也会正常工作。此时说明之前判断模块故障是不正确的。说明是后排靠背调整开关电源线束断路导致该故障。
故障终检确认:由于后排座椅调节开关电源线束损坏断路导致该故障。

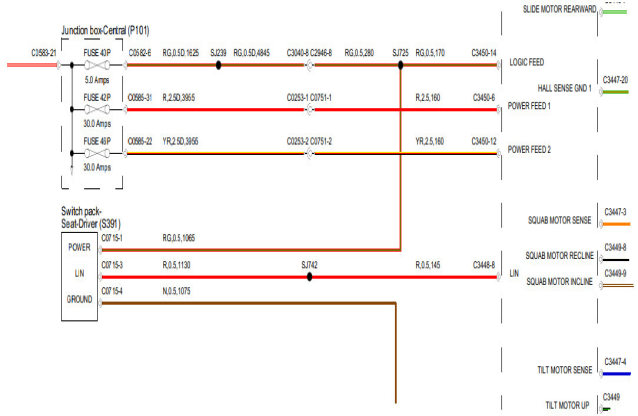

座椅模块电路图

后排座椅控制开关电路图
