故障诊断：读取故障码为02004-13、02004-11、BIC82-11大灯清洗继电器故障，如图1所示。

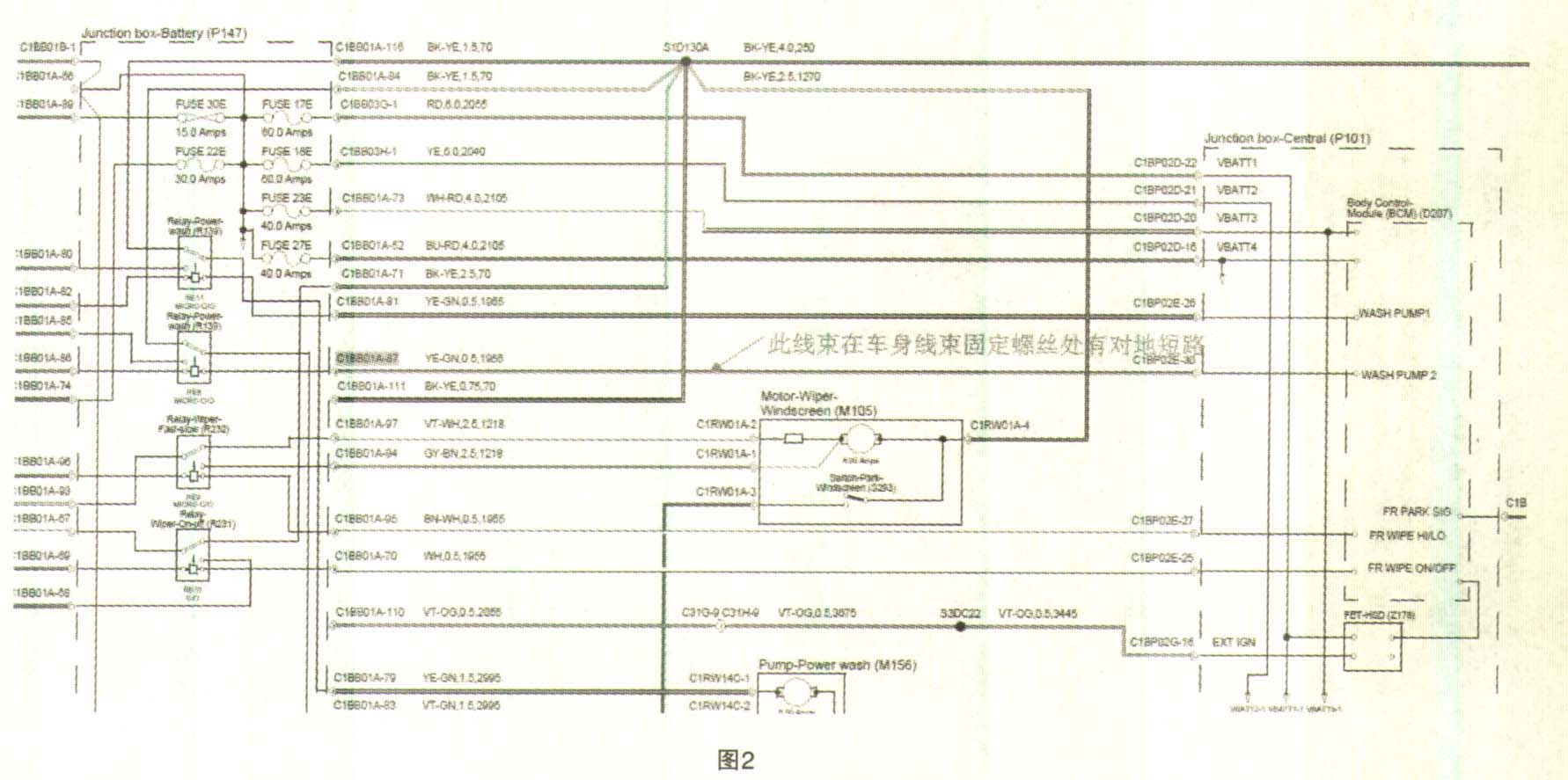

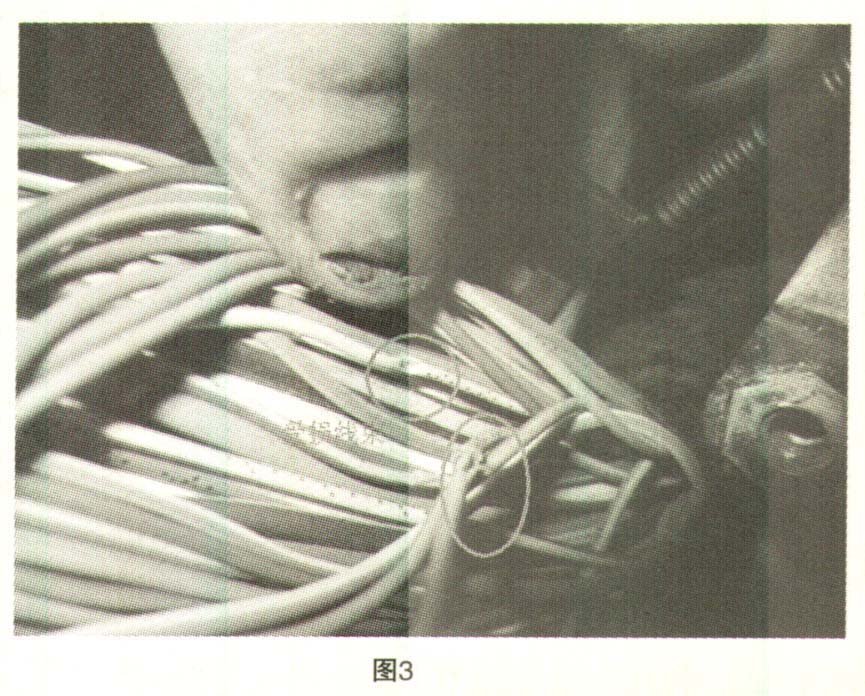

    客户反映左侧大灯清洗一直喷水，接车检查时该车工作正常，多次测试也未见故障现象，连接SDD读取故障码为以上故障码，清除故障码测试也未见故障重现。拆卸前保险杠检查大灯清洗喷头及管路无异常，由于该车属于间歇性故障，将车辆原地怠速运转1h后测试故障出现，经查看电路图确定大灯喷水头靠水压进行伸缩，大灯喷水电机受2个继电器控制，检查喷水电机至BJB之间的线路无异常，电机电阻正常。再次查看故障代码，拆检继电器R8和R11均正常，测量C1BB01A-81至C1BP02E-26之间的线路无异常，当测量C1BB01A-87至C1BP02E-30的线路时有搭铁现象。由于这条线路比较长，便首先从BJB处检查，拆卸蓄电池下护板用手晃动线束发现故障时有时无，怀疑故障点在此处，拨开线束卡子发现线路已经被挤压搭铁，至此故障找到，将线路修复包扎后故障排除，如图2、图3和图4所示。





    故障分析：线束布线时走线位置不对，重新固定线束。

    故障排除：对受损线束分别包扎。
