凯迪拉克CUE黑屏故障检修
来源:汽车维修技师  作者:佚名  2017-12-26 09:41:37

    一辆行驶里程约1.8万km、配置3.0L发动机的2016年凯迪拉克轿车。该车辆启动后,CUE屏黑屏(如图1所示),切断电源后重新设置,故障依旧。

    故障诊断:在对这个故障进行检修前,技师准备先了解下MOST网络的相关知识,以便给维修提供正确的思路。杳阅相关的维修资料,什么是MOST网络?是这样描述的:
    (1)媒体一导向系统传输(MOST)网络是一项高速多媒体网络技术。
    (2)在传输介质方面,传统的MOST网络常使用光纤传输数据。
    (3)在传输速率方面,MOST网络在车辆各媒体设备之间传输速率达到惊人的50Mbit/s,而高速GMLAN传输速率只有500Kbit/s。
    在组成网络的6个控制模块中有两个比较重要的控制模块:
    收音机模块----MOST网络的主控模块,除自身基本功能外还能连接低速GMLAN网络、唤醒MOST网络和对MOST网络进行诊断的功能。
    人机交互模块—MOST网络的另一个主要模块,在诊断仪无法与收音机模块通信时,可以通过人机交互模块读取MOST网络的故障码,如图2所示。

    MOST网络的特点:
    MOST网络与GMLAN网络主要有两点不同,一是单向传输,二是线路不直接相连。
      单向传输:

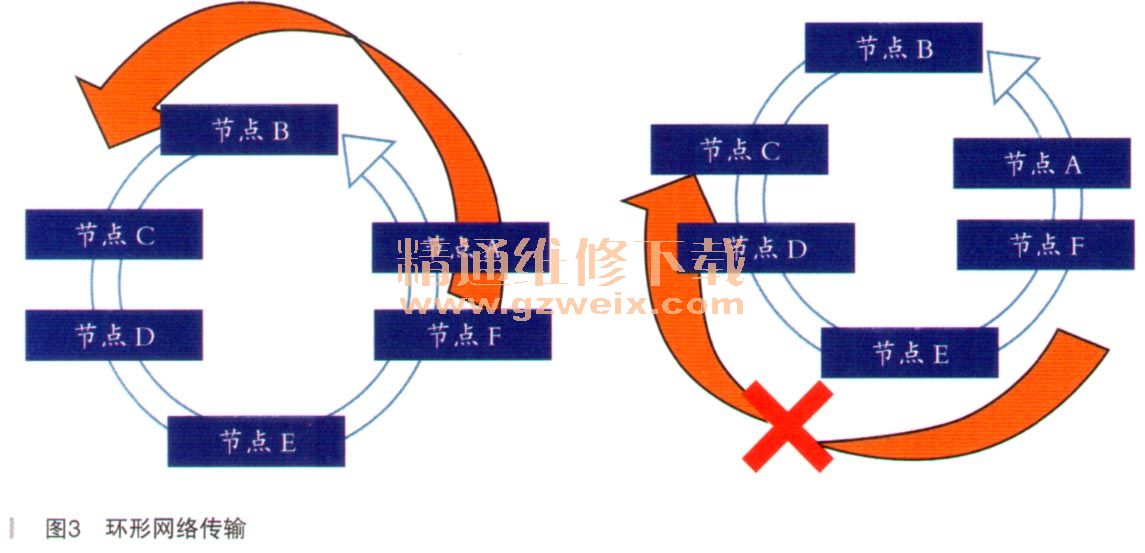

    各个控制模块作为网络中的节点,连接在一个环形网络上,如图3所示。数据在网络中按固定的方向传输,例如节点A的信息要传给节点C,必须通过节点B传输。若节点B处堵塞,信号则无法从节点F侧传给节点C说明两个节点之间只能单向传输。

    线路不直接相连:
    在每个模块内部都有一个接收器和发送器,线路在模块内部并不是直接相连的,如图4所示。数据传输必须通过接收器和发送器后才能传输到下一级控制模块,如果模块不能正常工作时,会导致MOST网络失效。

    MOST网络的自检过程:
    MOST网络诊断方式与传统的GMLAN网络差距很大,导致许多维修技师在诊断中存在一些疑问。MOST网络正常工作时,收音机模块需要学习每个模块的地址码(ID),如图5所示,每个模块正常的地址码与传输方向保持一致。

[1] [2] [3]  下一页
