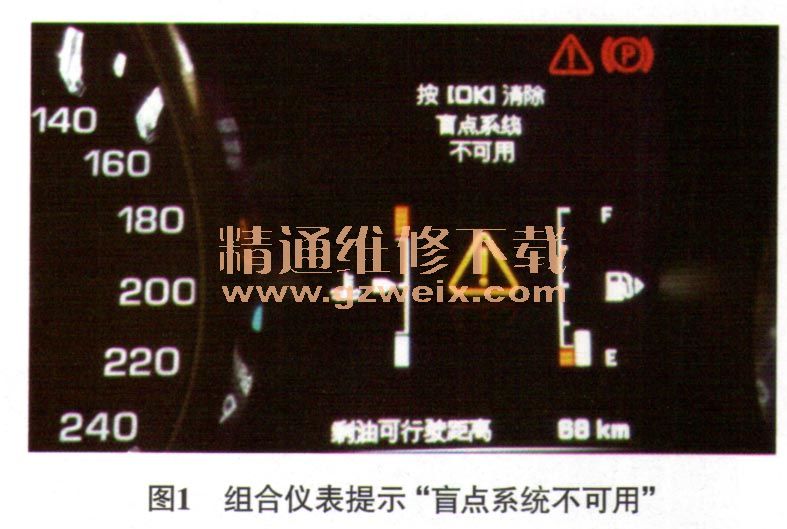

一辆配备2.0T涡轮增压发动机和9速自动变速器的2016款路虎发现神行。该车在洗车后或下雨时，导航屏幕黑屏，空调控制面板不点亮，且组合仪表提示“盲点系统不可用”（图1），但两三天后会自动恢复正常。

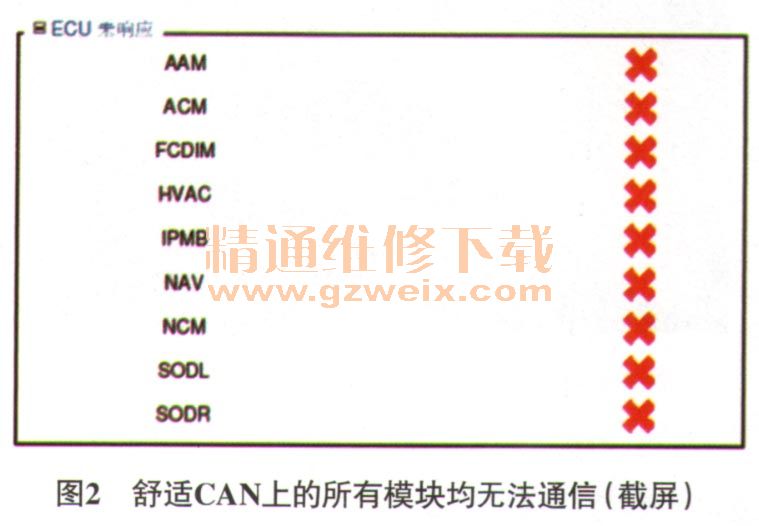

    故障诊断：用故障检测仪（SDD）检测，在数据收集界面发现舒适CAN上的所有模块均无法通信（图2）。接通点火开关，分别测量诊断连接器端子1（舒适CAN-H端子）和端子9（舒适CAN-L端子）与搭铁间的电压，均为2.5V，异常；断开蓄电池负极接线，测量诊断连接器端子1和端子9间的电阻，为5.6Ω，异常。由此推断舒适CAN-H线与舒适CAN-L线发生短路，可能的故障原因有：舒适CAN上的某个模块内部短路；舒适CAN线路短路。

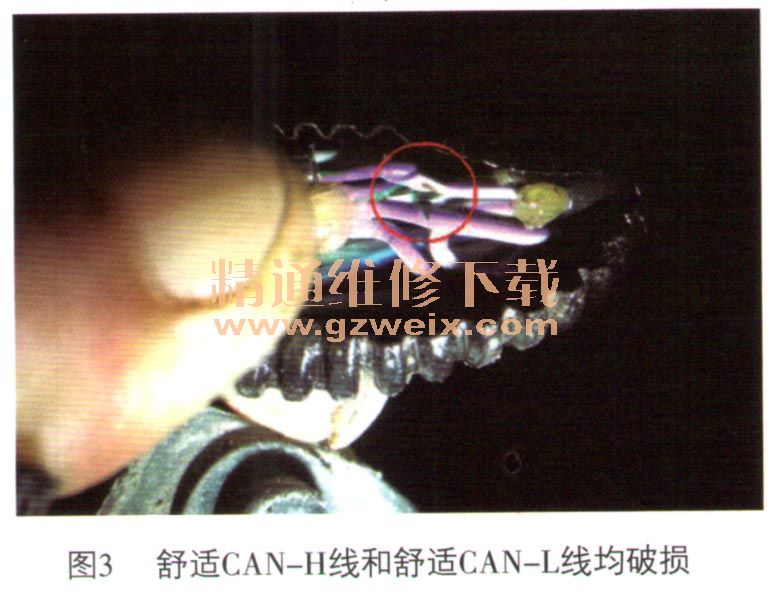

    依次脱开舒适CAN上的控制模块，测量诊断连接器端子1和端子9间的电阻，依旧为5.6Ω，说明故障不是由某个模块内部短路引起的。根据舒适CAN电路进行分段检查，断开导线连接器C44YY端子52与导线连接器C44ZZ端子52、导线连接器C44YY端子53和导线连接器C44ZZ端子53，测量导线连接器C44YY端子52与导线连接器C44YY端子53间电阻，约为120Ω，正常，说明导线连接器C44YY端子52与导线连接器C44YY端子53至诊断导线连接器的线路正常；测量导线连接器C44YZZ端子52与导线连接器C44ZZ端子53间的电阻，依然为5.6 4。检查结点S3DB27G和S3DB28G至盲点监控模块间的线路，发现左后车轮内衬处的线束破损，且舒适CAN-H线和舒适CAN-L线均破损（图3）。由此推断，在洗车后或下雨时，破损的舒适CAN-H线和舒适CAN-L线因浸水而发生短路，从而造成舒适CAN瘫痪。

    故障排除：修复破损的舒适CAN-H线和舒适CAN-L线并可靠固定后试车，故障现象消失，故障排除。
