路虎极光车冷车启动困难
来源:本站收集  作者:佚名  2017-04-17 08:33:52

    一辆行驶里程约1.5万km、搭载2.0 L S14汽油发动机和9速自动变速器的2015款路虎极光。车主反映:该车冷车启动困难
    故障诊断:接车后试车,连续启动3次发动机才启动着机,此时发动机故障灯和驻车制动系统故障灯点亮,同时组合仪表提示“HDC不可用系统故障”(图1) 。

    用故障检测仪(SDD)检测,发现动力控制模块(PCM )中存储了故障代码“P0335-00曲轴位置传感器A电路一无子类信息”等(图2),记录并尝试清除故障代码,故障代码无法清除。结合故障代码和故障现象进行分析,推断可能的故障原因有:曲轴位置传感器损坏;曲轴位置传感器信号盘损坏;信号盘上有异物;PCM故障;相关线路故障。

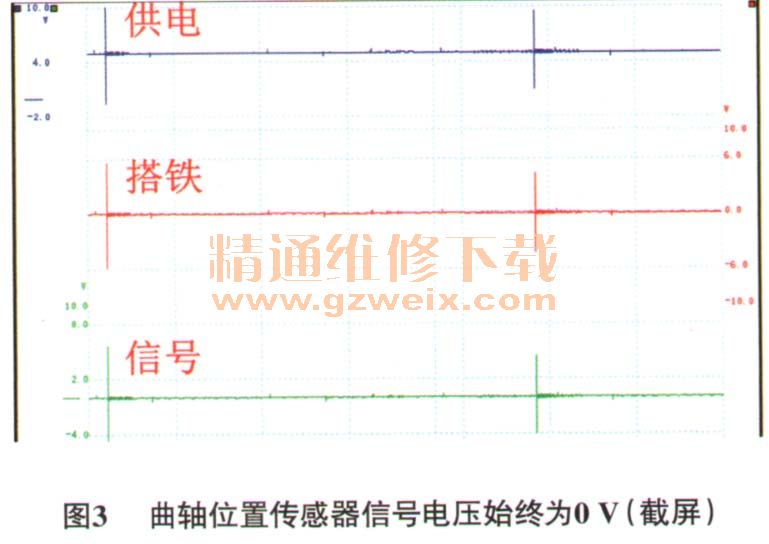

    本着由简到繁的诊断原则对上述可疑故障点进行排查。首先将车辆举升,对曲轴位置传感器信号盘进行检查,并用清洗剂和吹风枪对其清洗并吹干,确认无铁屑等异物。启动发动机并用故障检测仪读取发动机数据流,发现发动机转速一直为0 r/min;使用示波器监测曲轴位置传感器的供电、搭铁及信号线,发现搭铁和供电均正常,而信号电压始终为0v(图3),异常;用万用表测量曲轴位置传感器信号线与搭铁间的导通情况,导通,说明曲轴位置传感器信号线对搭铁短路。

    故障排除:曲轴位置传感器与PCM间的线路采用屏蔽线将电源线、搭铁线及信号线紧紧包裹在一起,无法剥开进行检查。使用“飞线”的方法替代该信号线后试车,发动机顺利启动着机,且曲轴位置传感器信号波形(图4)恢复正常,故障排除。


    相关资料:2015-2016-年路虎揽胜极光Range Rover Evoque L538车型维修手册
