一辆行驶里程约7万km的2009年路虎揽胜运动版车。该车因信息和娱乐系统不能正常工作而进厂检修。

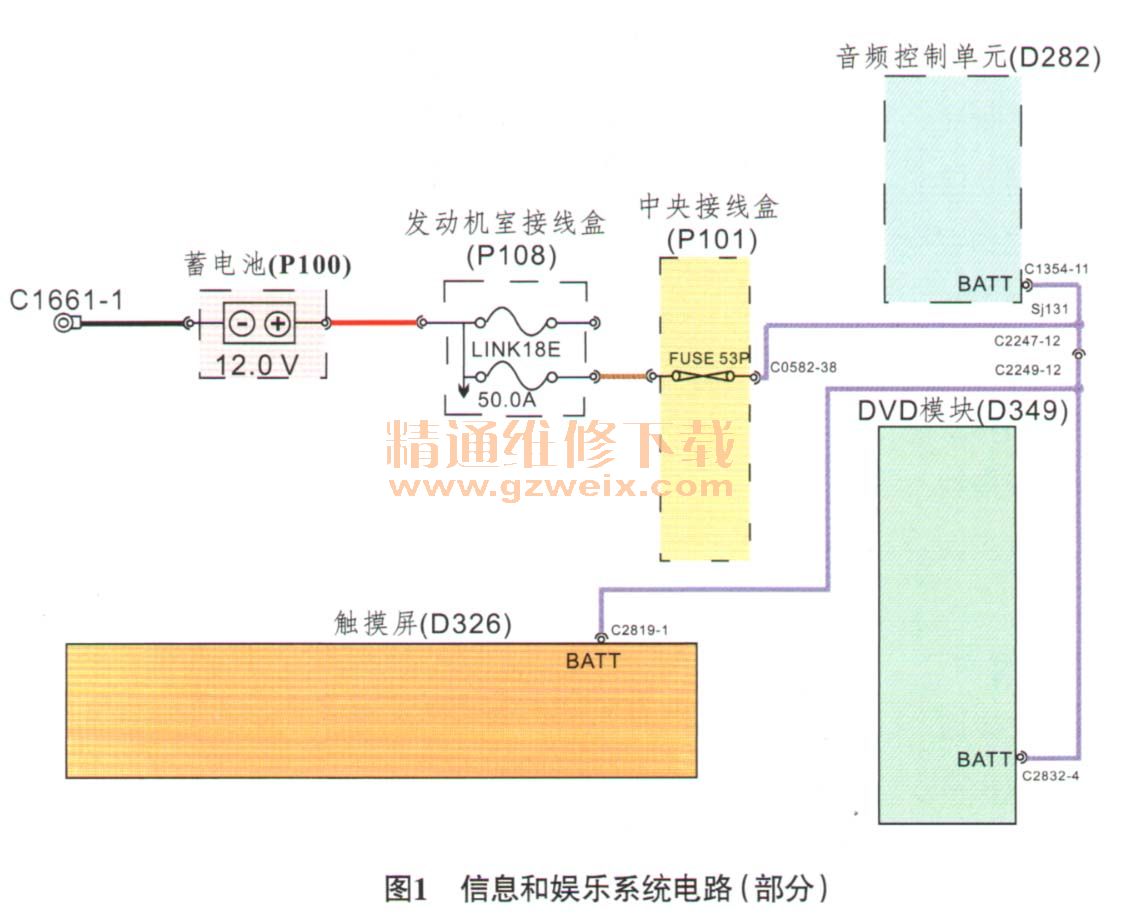

    故障诊断：接车后试车验证故障，接通点火开关，起动发动机，发现中央显示屏黑屏。首先对车辆进行常规检查，发现中央接线盒（CJB）内的53号熔丝已经熔断。查阅相关电路图（图1）可知，该熔丝确实与信息和娱乐系统有关。更换熔丝后试车，熔丝再次熔断。由此可知，线路中存在短路的情况。

    对照电路图，分析由该熔丝供电的元件，发现该熔丝是给音频控制单元、DVD模块和触摸屏供电的。本着由简到繁的原则，首先检查DVD模块的导线连接器及其线路。断开导线连接器02832检查，未见进水腐蚀的痕迹，各端子插接牢固，无异常；测量导线侧端子4与搭铁之间的导通情况，发现短路故障依然存在。断开导线连接器01354，测量其导线侧端子11与搭铁之间的导通情况，发现线路依然存在短路。在检查导线连接器01354时，发现该导线连接器上串接有其他线路，于是将串接在导线连接器01354上的线路去除后再次测量，短路故障排除。由此可知，是加装的线路存在问题导致故障产生的。
    顺着线束查看，发现该线是加装的电动踏板的线路。仔细检查发现该线路破损与车身搭铁。分析认为，应该是由于布线位置不当，导致加装的电动踏板线路与杂物箱后支架接触，最终导致线路磨破与车身搭铁。
    故障排除：修复线路并重新布线后，将53号熔丝装复，故障排除。
