检查冷却液管上止环的位置
    车型：F12 berlinetta。
故障现象：由于我们的供应商在生产流程方面可能存在不一致，因此，对于自总成号109419至总成号110008的车辆，必须检查通向单回路油热交换器的输水管上止环的位置，并在必要时更换止环并重新安装到正确的位置。
    故障诊断：检查止环的位置；更换止环并将新止环重新安装到正确的位置（仅当发现止环安装不正确时，才需要执行该步骤）。拆下车身平底板的后部元件。使用内窥镜确定通向单回路油热交换器的输水管（1）（位于单回路油热交换器本身的右侧），见图17。

    检查并确认输水管（1）在刚性管上方正确安装至刚性管凸缘部分的末端，且止环（2）的边缘与刚性管外端之间的距离为10mm，见图18。

    如果输水管和／或相应的止环安装不正确，则更换止环并将新止环重新安装到正确的位置。如果输水管和相应的止环均已正确安装，则车辆正常；重新安装车身平底板的后部元件。

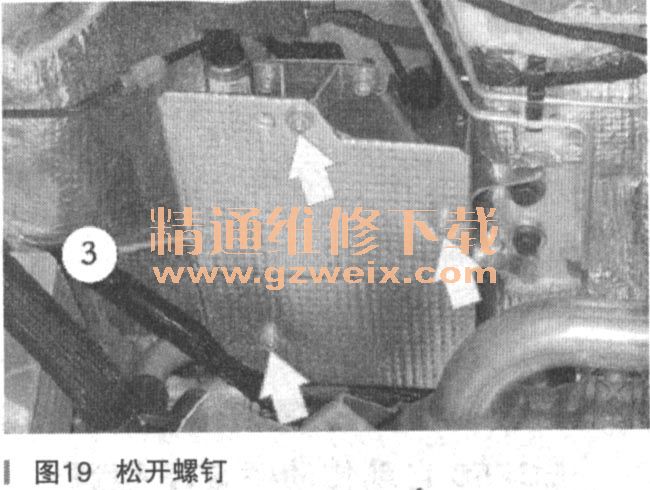

    更换止环并将新止环重新安装到正确的位置：拆下后保险杠。配备选装的前部提升障碍物间隙系统的车辆松开指示的3个螺钉，拆下隔热罩（3），以方便接近，见图19。

    完全打开止环（2），然后从输水管上拆下。如果连接至错误的位置，则将输水管在刚性管上正确安装至刚性管相应凸缘部分的末端。
    注意：调节输水管（1）的位置时，不要断开其与相应刚性管的连接。
    完全打开新止环（零件号268210）并安装到输水管上，使止环边缘与刚性管外端之间保持10mm的距离。
    将新止环紧固至4N·m（B级）。注意：确保螺钉和新止环的多余长度不会干扰到周围的任何部件。进行清洁，以清除从水管之间的接头中溢出的冷却液痕迹。
    配备选装的前部提升障碍物间隙系统的车辆，安装隔热罩（3），将指示的3个螺钉拧紧至5N·m（B级）。
    重新安装后保险杠。安装车身平底板的后部元件。
