有了检测方法，继续测量故障车数据流，发现当按压点火旋钮时，IGN press开关还是显示无效，所以现在故障锁定在点火基座和线路、插接件上面。
    拆开组合开关罩，用手摇晃了一下点火基座上的插头，发现此时按压点火旋钮，点火基座上的解锁电磁阀能正常解锁，车辆也能正常启动，再读数据流，IGN pres、开关也能随着点火旋钮的按压而改变。

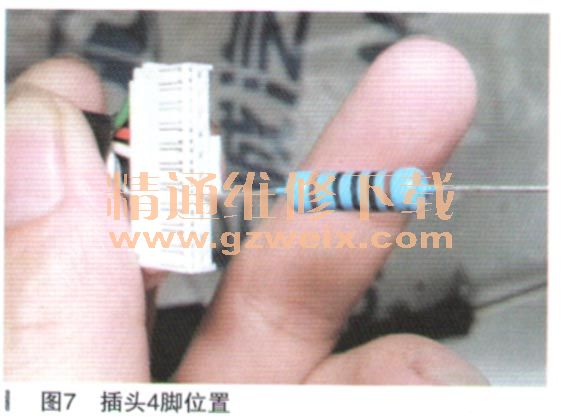

    断开插头，发现第4号针脚弹片接触力相比其他针脚要小（如图7所示）。

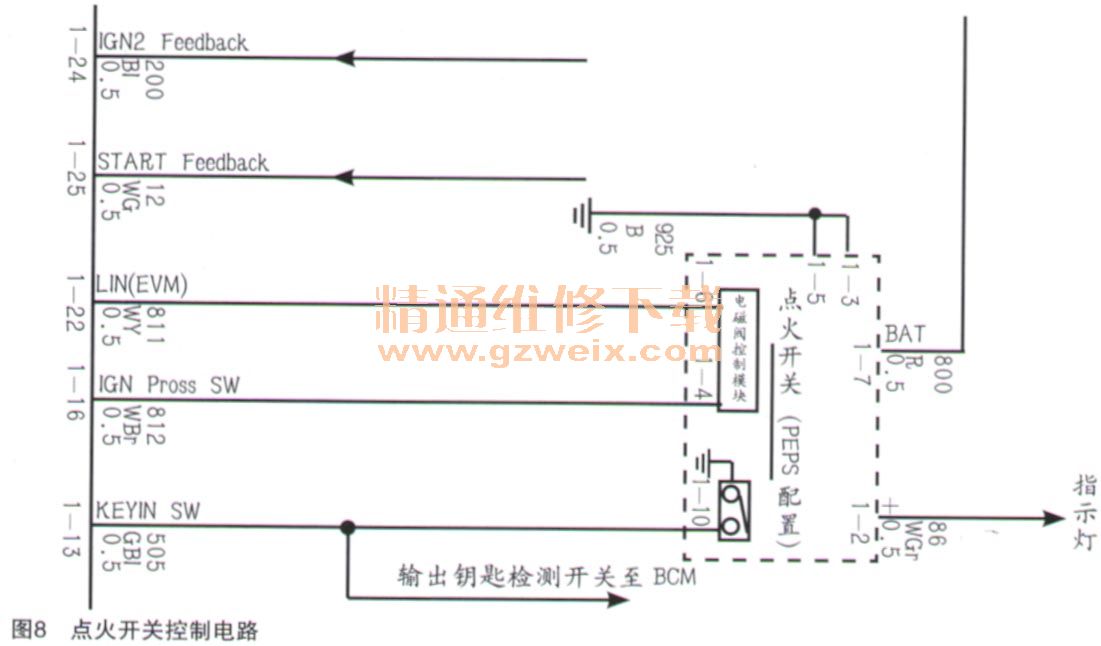

    查看电路图（如图8所示）发现插头上的4号针脚正是IGN press开关信号线。

    拨出4号针脚，与正常针脚对比明显不一样（如图9所示），断开4号针脚，插好插头试车发现故障现象与之前一样，通过模拟测试与针脚对比说明故障就在4号针脚上面。

    故障排除：处理好4号针脚插接件的接触压力，故障排除。
    故障总结：通过此次故障的维修检测总结出以下几点维修经验。
    （1）无钥匙启动与紧急启动的相同点：都需要按压旋钮，使点火按压开关（IGN press SW）接通后PEPS系统才开始防盗认证。所以PEPS系统如果没有点火按压开关的触发信号，无钥匙启动与紧急启动都将失效。
    无钥匙启动与紧急启动的区别：
    ①钥匙启动：PEPS系统收到点火按压开关的触发信号后，通过驱动室内天线与车内的智能钥匙认证。
      ②紧急启动：PEPS系统收到钥匙检测开关信号后判断为紧急启动状态，如果系统接收到点火按压开关的触发信号后，通过驱动INIM。线圈与钥匙认证。
      点火基座内有两个微动开关，一个是钥匙检测开关，当机械钥匙插入时工作。一个是点火按压开关（IGNpress SW ），当点火旋钮按压时工作。两个开关的工作状态都能通过诊断仪的数据流判断。
      （ 2 ） PEPS检测车内是否有合法钥匙：通过车门开关的触发来检测，当PEPS检测到车门关闭信号后会驱动车内天线与遥控钥匙进行防盗认证，如果认证通过，遥控器上的指示灯会快速闪三次。如果不是合法钥匙指示灯漫闪一次，此时按压点火旋钮，仪表显示屏上会显示未检测到钥匙（故障检测时可以通过这些现象来判断分析问题）。
      车内合法钥匙检测与无钥匙启动都是PEPS模块驱动室内天线与车内遥控钥匙认证，防盗认证方法相同。区别在于触发信号不一样，车内合法钥匙检测的触发信号是车门关闭信号，无钥匙启动的触发信号是点火按压开关。
    通过以上知识的积累，本车故障可以通过这个方法很快锁定故障原因，车内合法钥匙检测能通过（关闭车门，遥控指示灯快闪三次）。说明遥控钥匙、PEPS模块、室内天线三者之间是能正常工作的。按压点火旋钮，遥控指示灯不闪，说明PEPS模块可能没有收到触发信号。然后再通过IGNpress开关的数据流状态马上就能锁定故障原因。
    （3）紧急启动正确方法：
    ①取下点火旋钮。
    ②将机械钥匙插入点火锁插槽（点火锁芯通过机械钥匙解锁，PEPS系统收到钥匙检测开关信号后判断为紧急启动状态）。
    ③用遥控钥匙指示灯端按压点火锁，使点火按压开关接通（触发信号传给PEPS模块后，PEPS系统通过驱动IMMO线圈与钥匙认证，认证通过后，PEPS模块在8s之内不需要与钥匙之间冉次认证）。
    ④拿开遥控钥匙，只要在8s之内拧动机械钥匙，发动机都能启动。
    点火基座插头各针脚定义如图10所示。

    维修注意事项：当诊断仪在检测PEPS系统时，无钥匙启动系统功能会失效，这点在维修时一定要注意。
