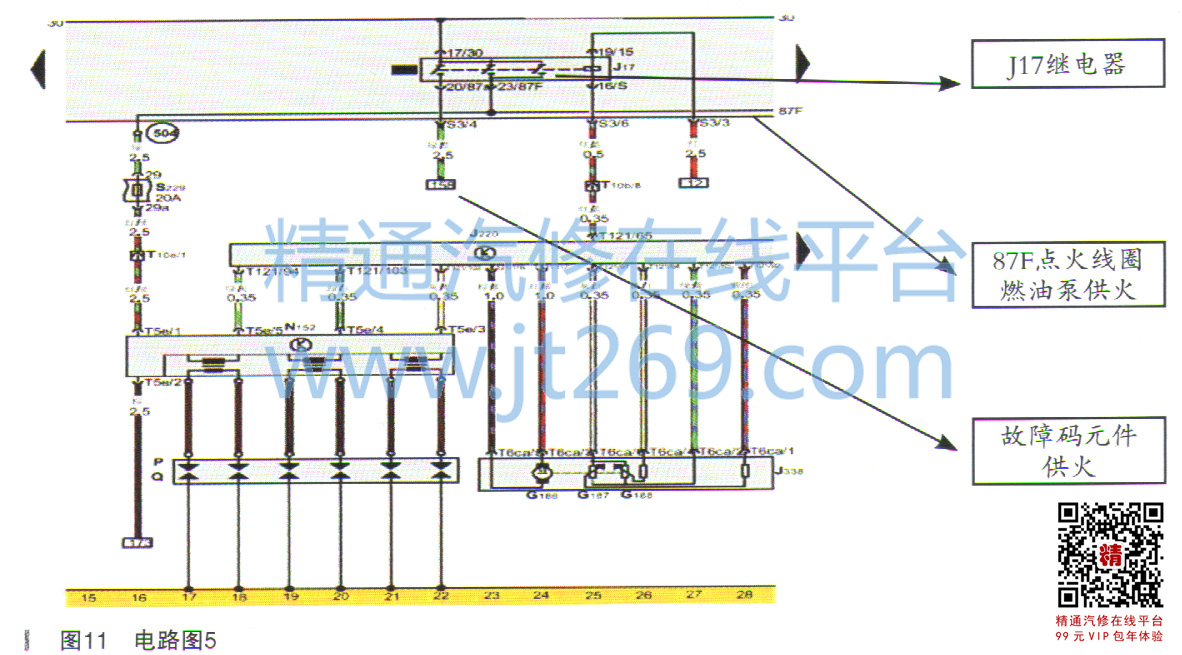

在启动的情况下测量，保险丝上没有火。根据电路图仔细分析，发现点火线圈与故障码元件都是通过一个继电器供火，如图11所示。
我们把检修重点放在J17继电器，在主驾仪表台下找到J17继电器，如图12所示。

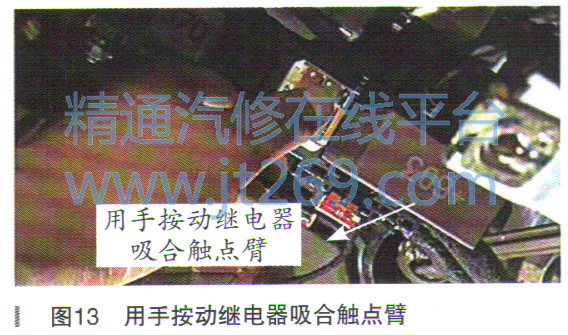

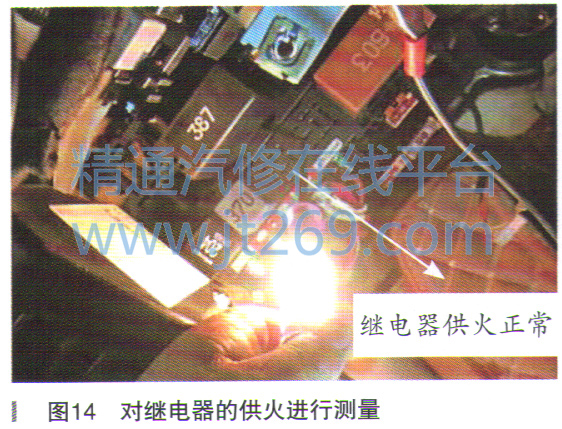

将继电器外壳打开，用手按动继电器吸合触点臂，如图13所示。并打车，车辆顺利着车。对继电器的供火进行测量，如图14所示。
继电器的控制供火与被控供火均正常，使用LED试灯测量发动机控制端的搭铁，如图15所示。

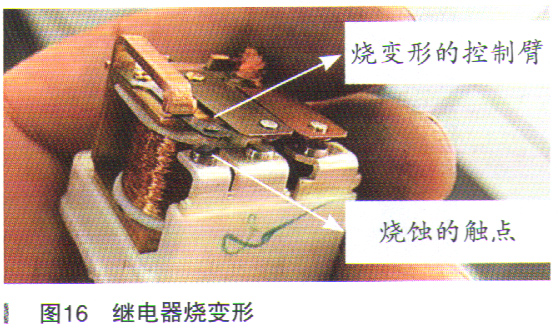

经过测试，发动机控制单元能够发出指令进行控制。拆下继电器检查，发现继电器烧变形，如图16所示。
更换一个全新的继电器，装车测试，车辆顺利着车，故障排除。
