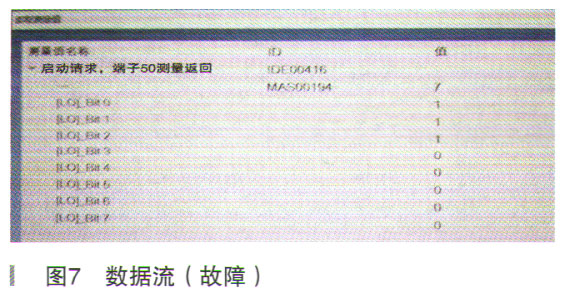

该车端子50测量返回数据不正常，如图7所示。
接线端50反馈线路走向如下：
蓄电池正极→S164→SB 11→j907端子3B→J 907端子5B→J906端子3A→J906端子5A→SR3中S216→发动机控制单元J623端子T91/8。
检查结果如下：S164、SB11正常，踩制动踏板并按住启动按钮，发动机控制单元J623端子T91/8有正常
蓄电池电压，如图8所示。
替换J906和J907后试车，故障依旧。
相关线路检查无故障，替换发动机控制单元后试车，故障排除。
故障总结：静态线路故障，遵循电路图走向逐步依次检查，迅速确认故障点，节约客户维修等待时间，减少客户抱怨。
