奥迪A8L ACC及扩展制动辅助装置不可用
来源:汽车维修技师  作者:佚名  2018-06-13 17:14:58

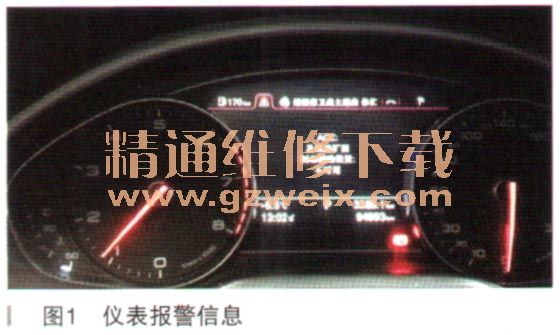

    一辆行驶里程约9.5万km、配置3. 0T发动机(CGWA)、OBK变速器的奥迪A8L(D4)轿车。该车仪表提示“ACC及扩展制动辅助装置不可用”,如图1所示。

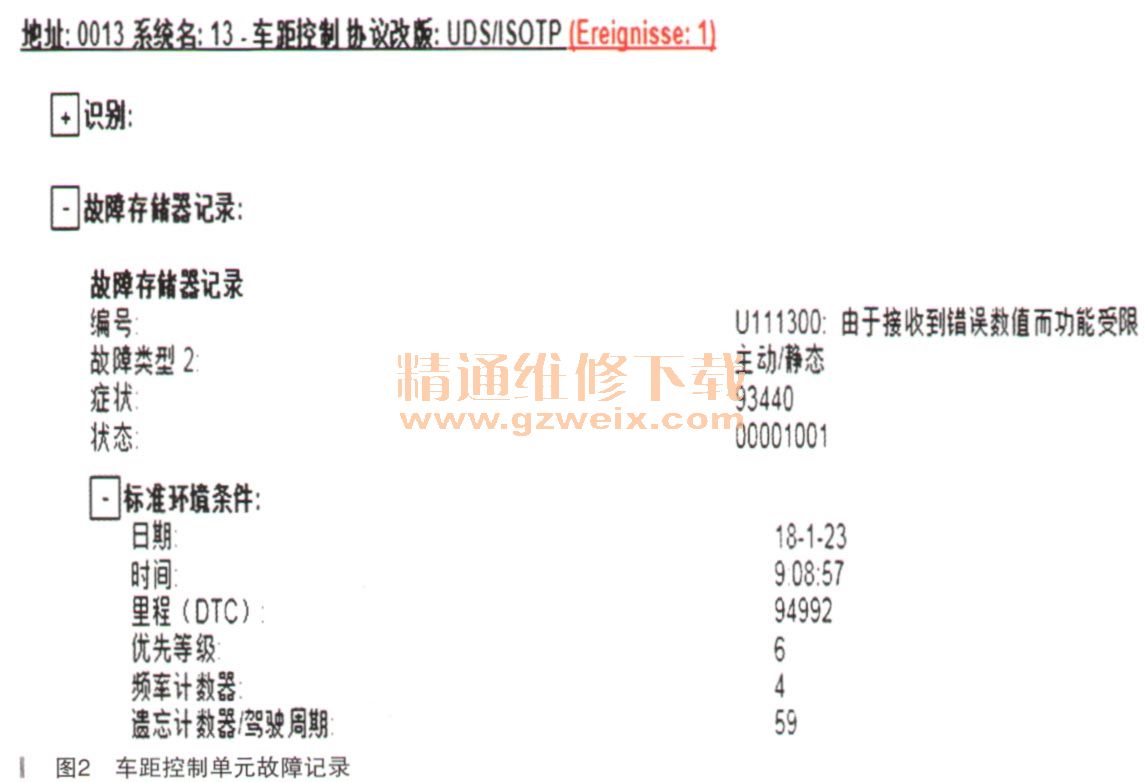

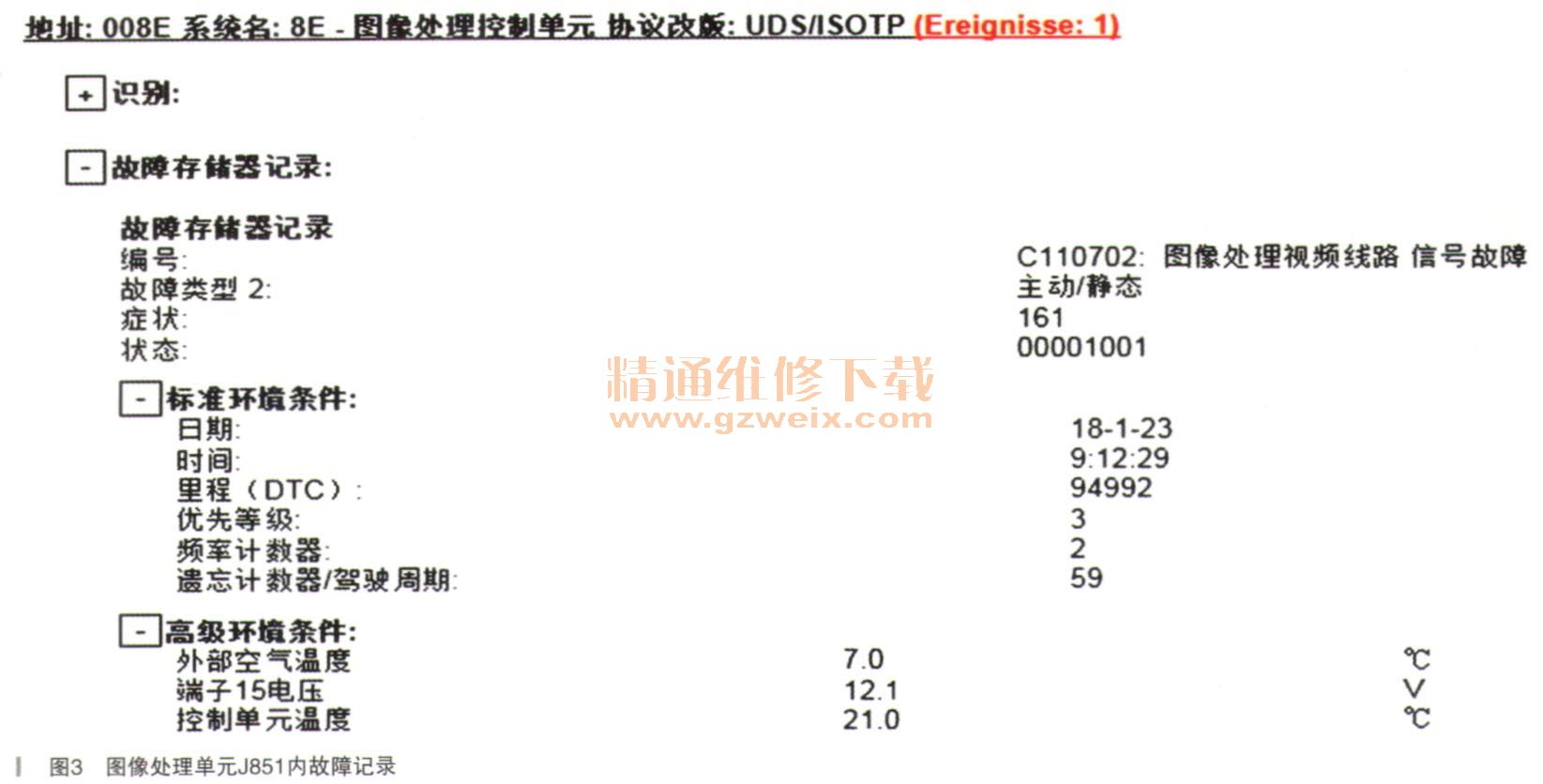

    故障诊断:诊断仪检查13车距控制单元有故障如图2所示,8E图像处理单元J852故障码如图3所示。



    根据引导型测试计划提示检查J851图像处理单元和J852摄像机控制单元之间的视频线是否存在短路现象。根据电路图检查视频线工作正常不存在断路现象。

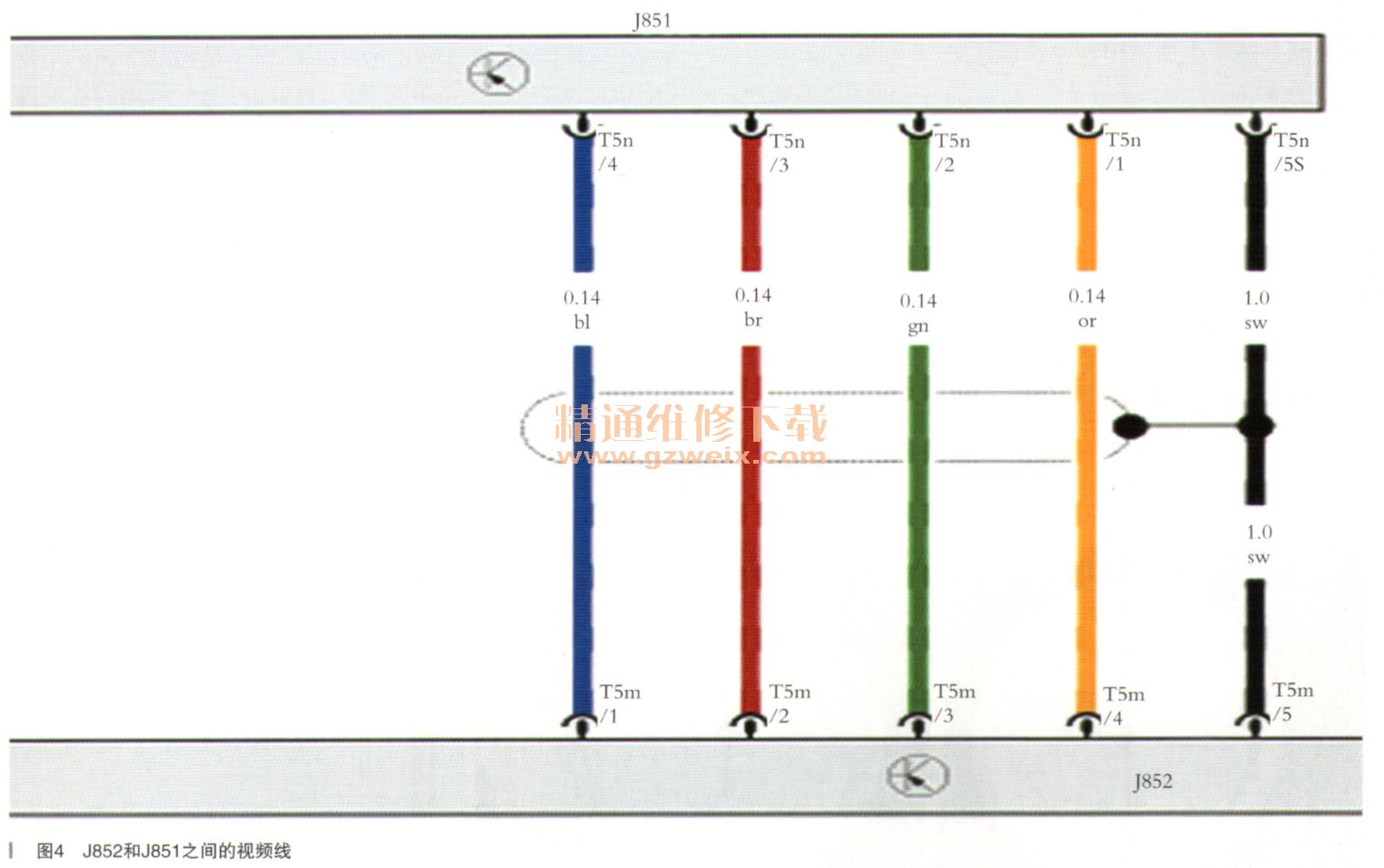

该车实际J851和J852之间只有两根视频线(如图4所示),用万用表测量没有发现虚接和断路现象。试车发现车道保持系统还可以正常使用。查阅维修资料得知摄像头控制单元J852主要功能有拍摄车辆前方区域,将图像传输给图像处理控制单元J851和搜索图像巾的车道边界线,测定其准确位置和几何形状,并将这些信息传输给控制单元J851。根据J851故障码视频信号线存在断路静态,而视频线又正常;那么最大可能就是J851或J852存在内部故障。根据诊断逻辑内部损坏的控制单元一般不会报自己发生故障,所以决定先更换摄像机控制单无J852(和摄像机集成在一起)。

    故障排除:更换J852并做校准后,ACC功能恢复正常。
    故障总结:ACC正常工作涉及的信息很多,之前就碰到过由于中央门锁损坏导致ACC无法正常工作。对于涉及ACC的故障,如果存在其他故障原因一定要首先排除该故障。在保证相关控制单元无任何故障记录再进行下一步诊断操作。

相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
