奥迪A8L行驶中仪表黑屏且熄火后发动机无法启动
来源:本站整理  作者:佚名  2022-10-04 09:19:27

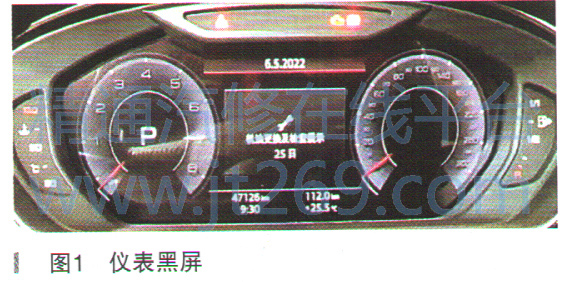

     一辆行驶里程约4.7万km、配置3.0T CZSE发动机、OD5变速器的2020年奥迪A8L(D5)轿车。该车行驶中仪表黑屏(如图1所示)且熄火后发动机无法启动

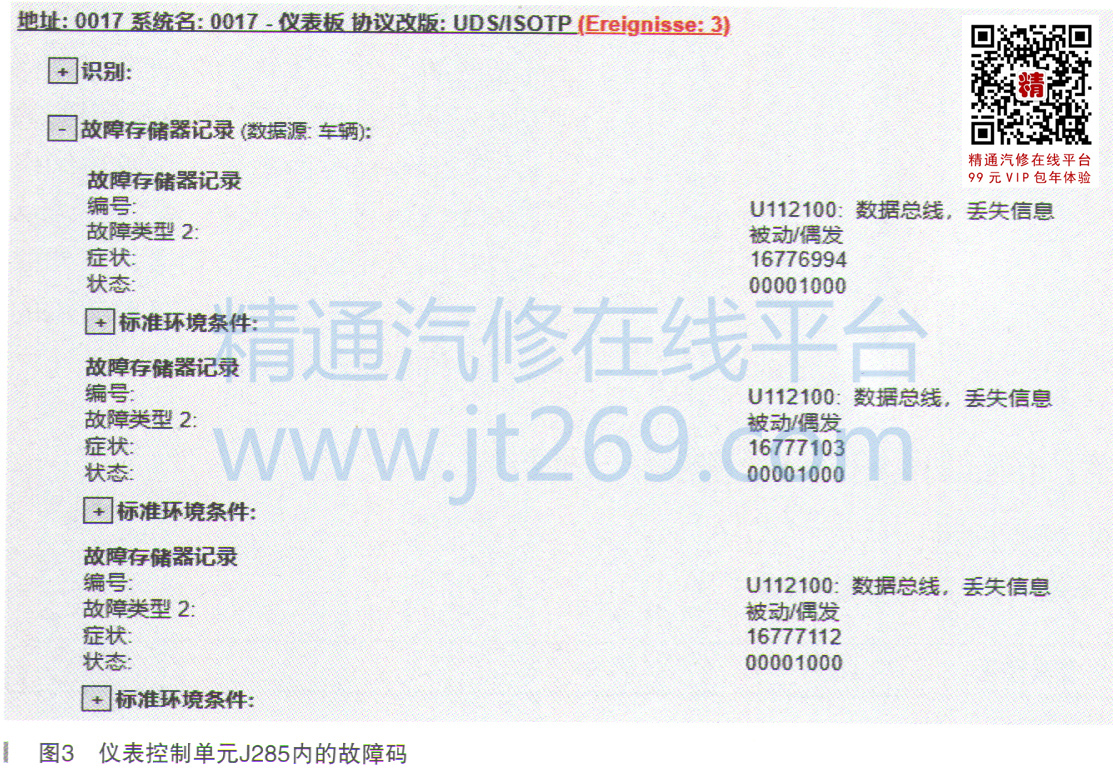

    故障诊断:用诊断仪检查在发动机控制单元J623内有故障码如图2所示,仪表J285控制单元内的故障码如图3所示,网关控制单元J533内的故障码如图4所示。

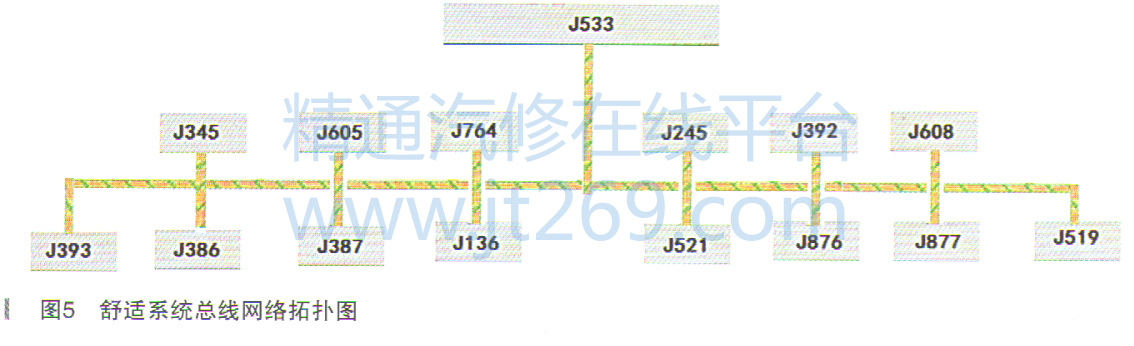

    通过上述故障码分析多个控制单元报码与舒适系统控制单元J393和其他舒适总线控制单元失去通信,J393是防盗系统主控单元,所以当舒适总线出现故障时仪表因失去15号端子而黑屏;在此状态下由于舒适总线不可通信,所以无法再次启动发动机。由于故障是偶发,所以检查时根据诊断仪提示检查舒适总线不存在断路、短路或虚接的情况下,建议更换舒适系统主控单元J393。为此查阅了该车电路图,了解到舒适总线CAN系统上安装的控制单元如图5所示。


[1] [2]  下一页
