一辆行驶里程约6.6万km的2015年奥迪Q5。该车辆车灯开关打开后仪表显示灯泡故障灯，雨刮器开关尤法控制雨刮正常工作。
    故障诊断：诊断仪检测故障码有02071012本地数据总线电路电气故障、03280008车灯旋转开关位置不可靠信号。

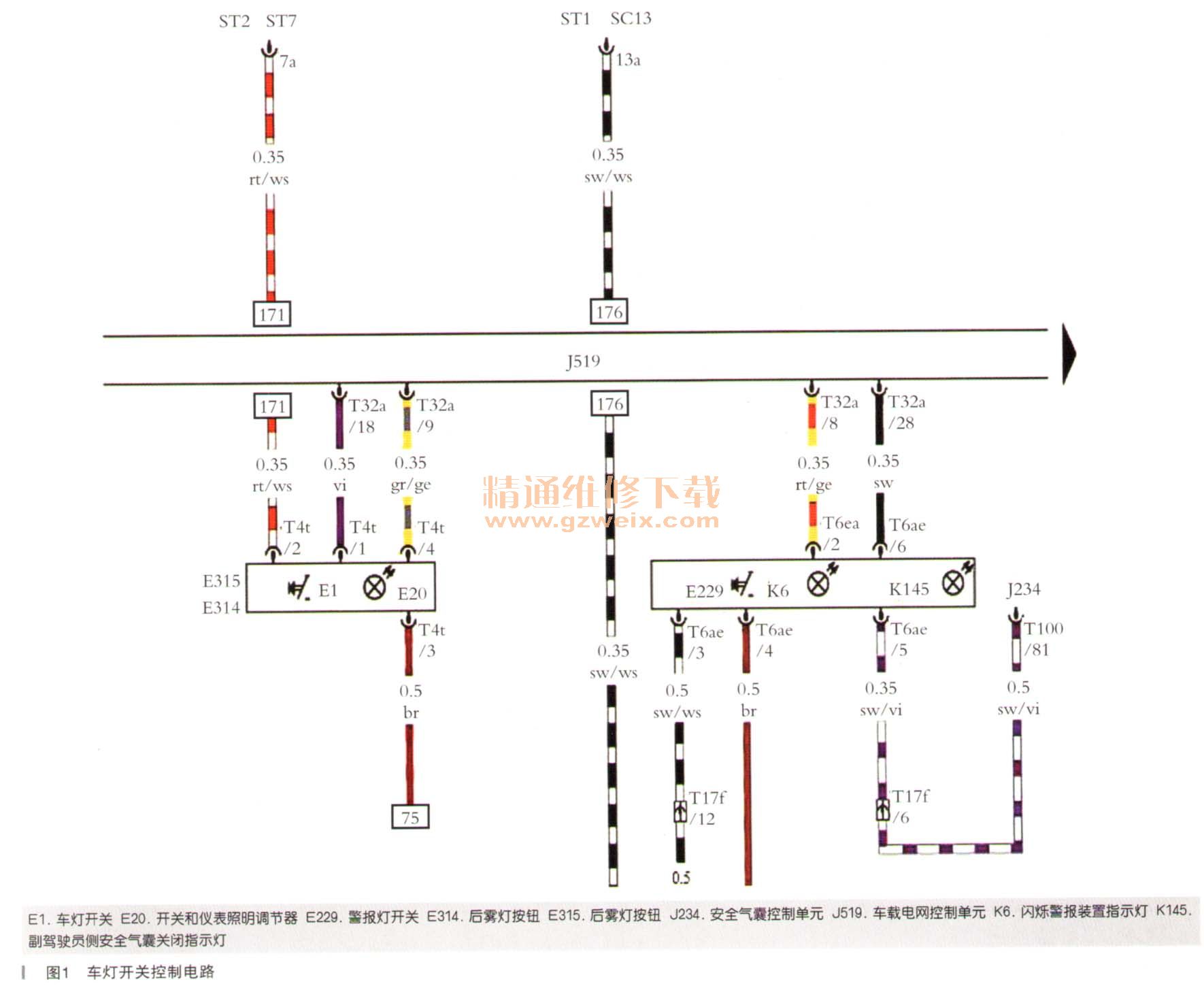

    车灯开关电路图如图1所示。

    故障原因分析：
    ·车灯开关E1故障
    ·线路故障
    ·车载电网控制单元J519故障
    ·LIN线故障
    ·其他故障
    车灯开关E1共有4根线，T4t/2为供电连接ST2_SD7,T4t/3为接地线，经检测为正常。T4t/ 1到车载电网控制单兀J519的T32a/ 18为LIN线，T4t/4到车载电网控制单元J519的T32a/9为大灯开关位置即冗余线路，是指重复配置系统的一些部件，当系统或线路发生故障时，冗余配置的部件介入或替换井承担故障部件的工作，由此提供更方便解决问题的方案，即“自动备援”。当某一设备发生损坏时，它可以自动作为后备式设备替代该设备。维修技师对线路进行通断测试后没有发现问题。

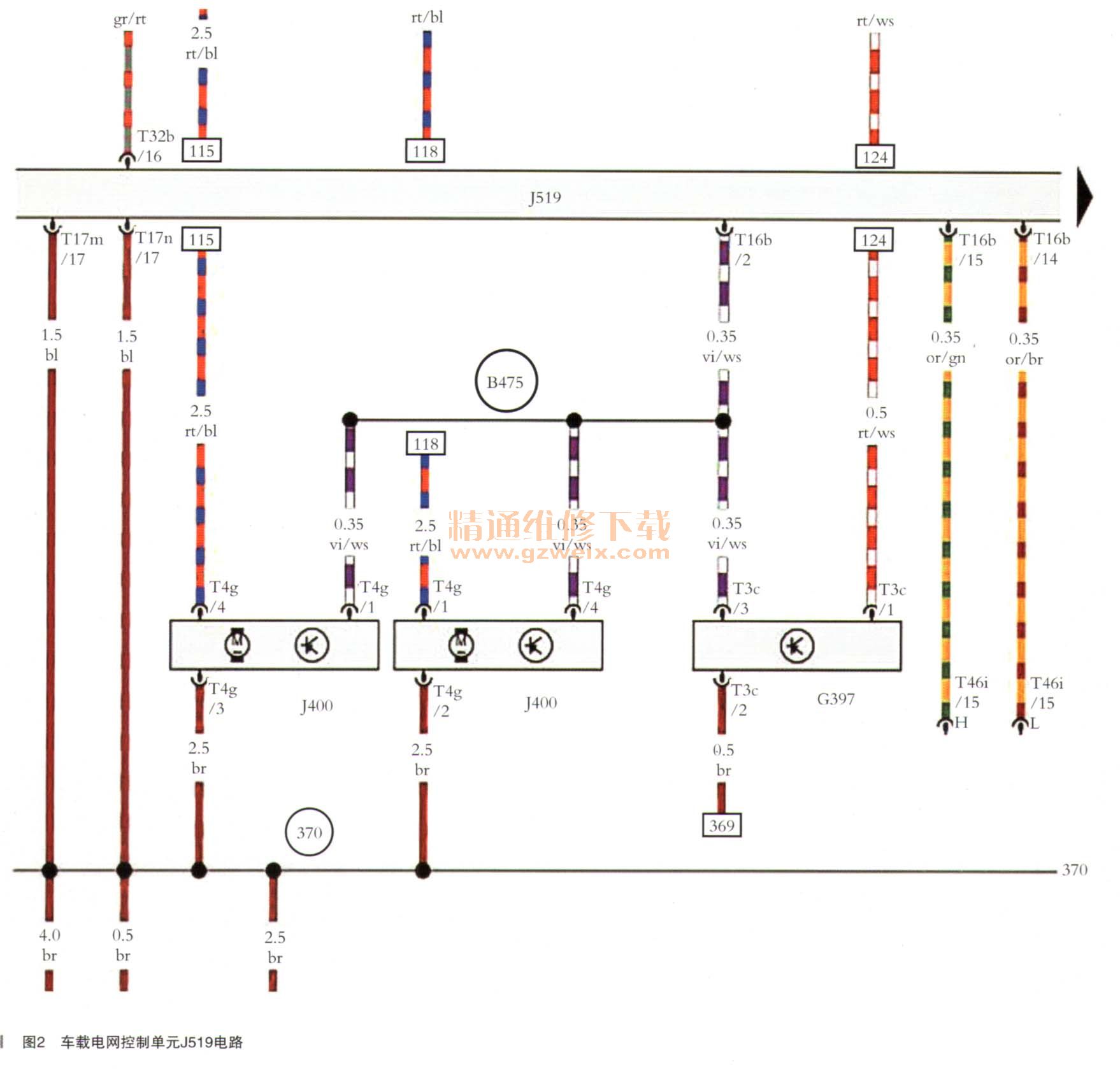

    接下来替换正常车辆的车灯开关和车载电网控制单元J519均无法排除故障。考虑到车载电网控制单元J519的LIN线连接有多个控制单元如图2所示。

    依次断开相关控制单元后故障依旧，维修技师已经无维修思路，求助于笔者。

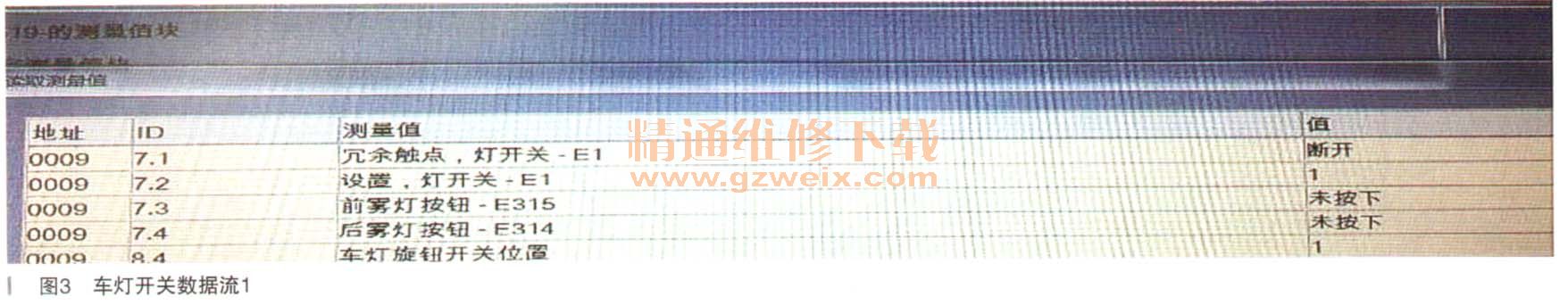

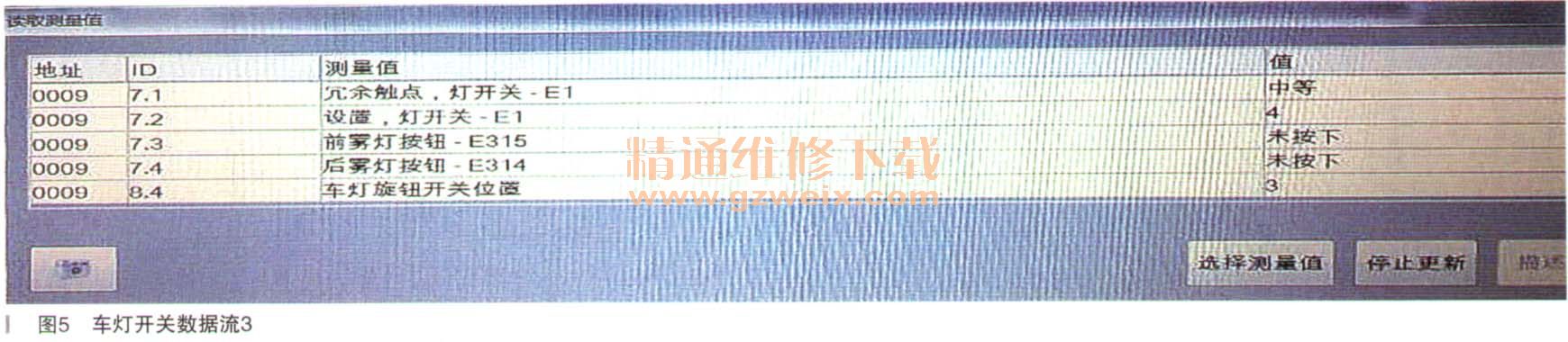

    读取正常车辆车灯开关数据流如图3～图6所示（有4个挡位）。
