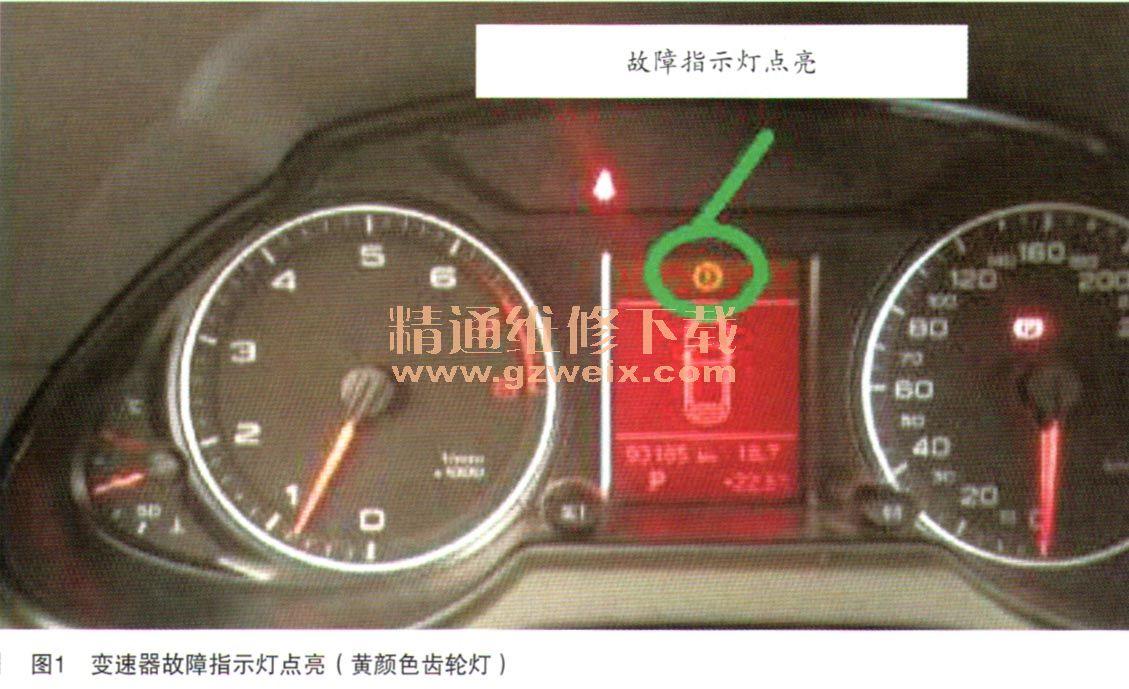

一辆行驶里程约9.3万km，搭载2.0L涡轮增压发动机（2.0T），同时配备DL501型7挡湿式双离合器变速器（奥迪型号OB5 ）的2009款奥迪Q5 SUV。客户反映：该车仪表出现变速器故障提示的情况，如图1所示，表现出挂挡冲击、换挡冲击加打滑等现象。

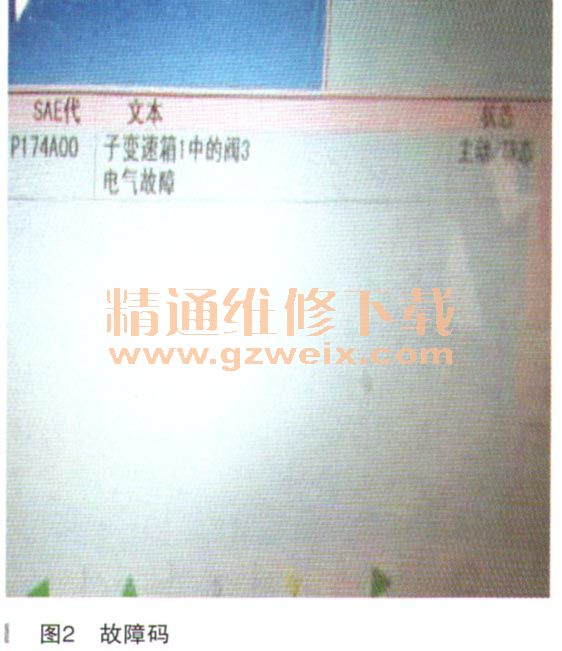

    故障诊断：通过道路试验发现变速器只有2挡、4挡、6挡、倒挡，除了黄颜色齿轮灯点亮之外，我们还发现仪表显示屏会显示“变速器故障功能限制可继续行驶”的字样。用大众VAS5054诊断仪检测，报有子变速器1中的阀3电气故障（主动／静态）故障码，如图2所示。

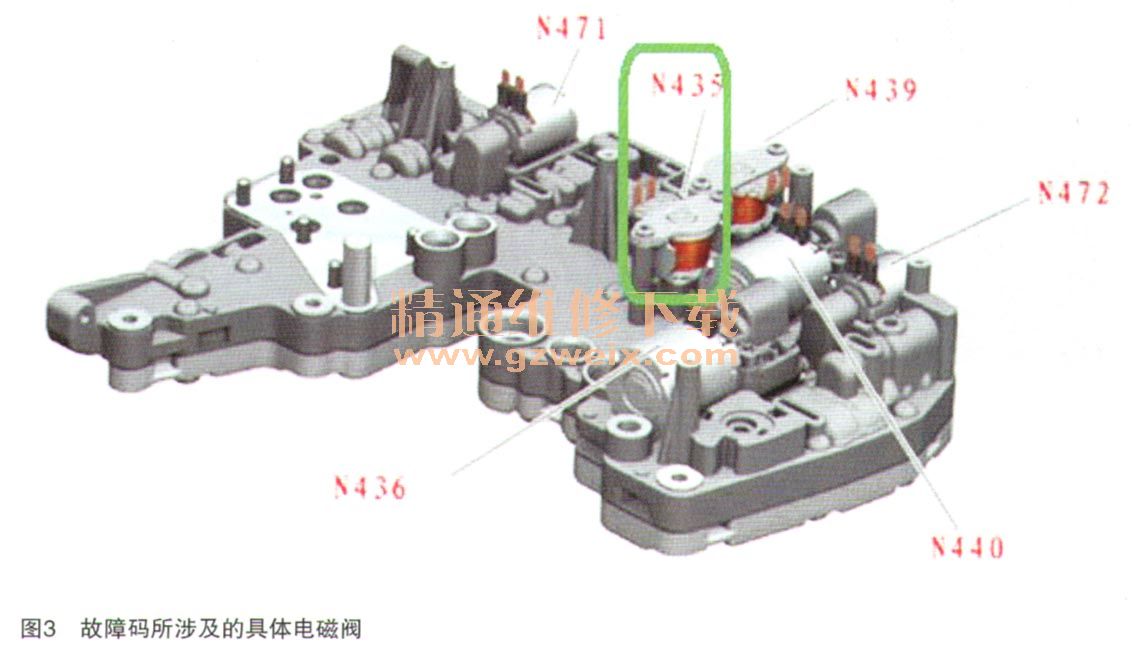

    首先从P174Aa〕故障码的字面上来理解故障问题，子变速器1是指奇数挡变速器（包含1挡、3挡、5挡、7挡），资料信息告诉我们，阀3就是控制奇数挡动力传递的管理K1离合器的电磁阀N435。故障性质既然是静态的故障，那么说明肯定也是硬性故障（系统存在真实问题）。当然，在这种条件下故障码肯定也是删除不掉的，因此变速器启动应急模式切断了K1离合器的工作，此时奇数挡全部失效而仅保留偶数挡部分。这说明问题将会出现在电控系统或者是电路上。既然报的故障是变速器的阀3，那么首先要考虑的是与电磁阀3电路相关的。结合维修资料，首先找到这个电磁阀，如图3所示中阀3-N435电磁阀。

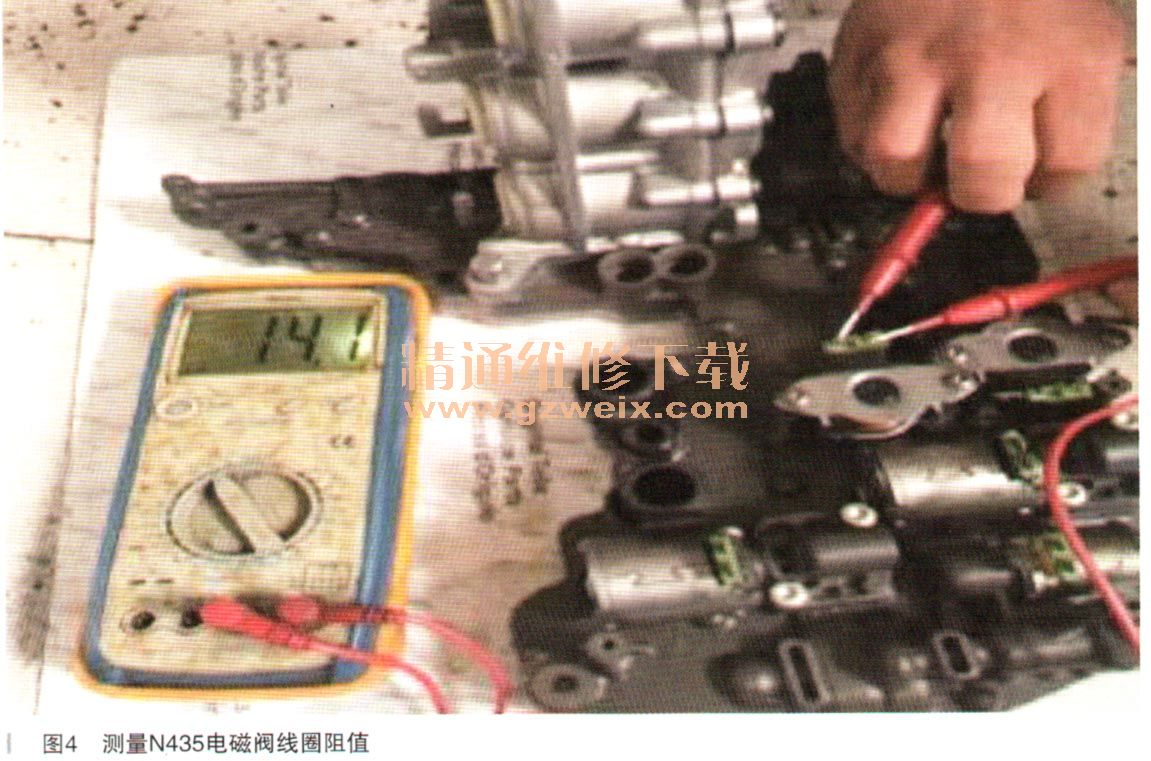

    排放变速器DCTF油液拆卸变速器油底壳，并将机电控制单元总成小心的拆下来，并断开电磁阀连接的线板。首先利用万用表对其N435电磁阀本身进行线圈阻值的独立测试，如图4所示。

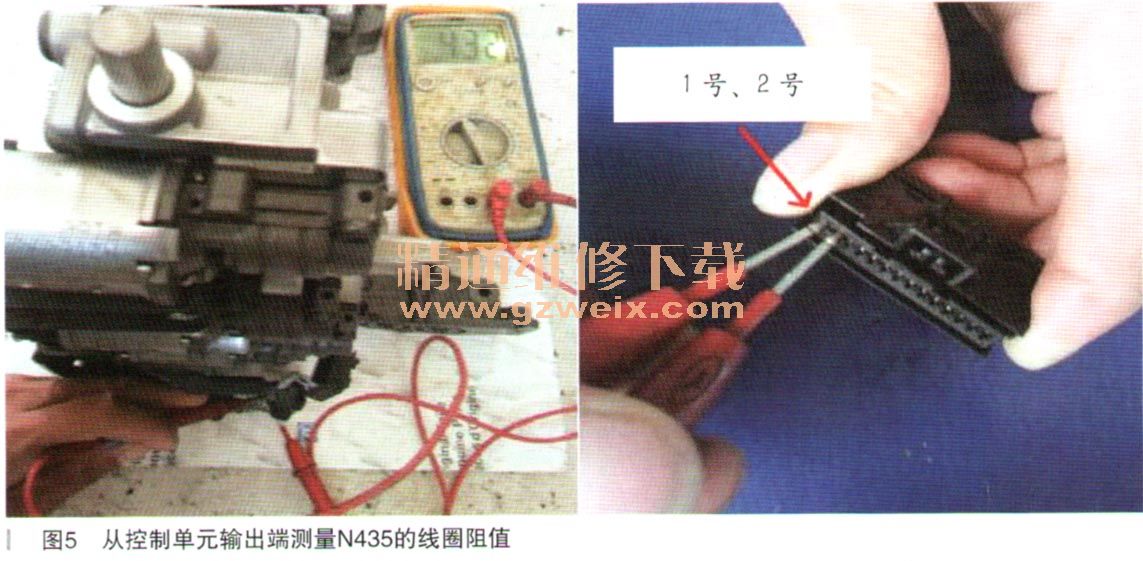

    通过万用表的测量，N435电磁阀在不同温度下的电阻也在正常范围内，说明电磁阀本身是好的。然后将线路板与变速器控制单元的插头拔掉，并把线板的另一端与电磁阀进行连接，从控制单元插头处找到N435电磁阀的相关针脚，如图5所示。直接从控制单元输出端对电磁阀的电阻再次进行测量，此时发现，电阻值变得无穷大，说明问题出在控制单元输出端至电磁阀之间的线路上。如果电磁阀本身没有问题，控制单元输出端至电磁阀间的线路也没有问题，说明问题在控制单元方面了。

    通过这种测量不难发现，问题出在线路板（因为控制单元输出端至电磁阀间的线路连接直接隐藏在这个线板里面）。因线路板电阻值的变化，控制单元到N435电磁阀的电流不能形成一个完整的回路，即使发动机没有运转，打开点火开关以后，车辆也会有一个自检，也会报有相应的故障码，这也是为什么故障码不能删除的主要原因。

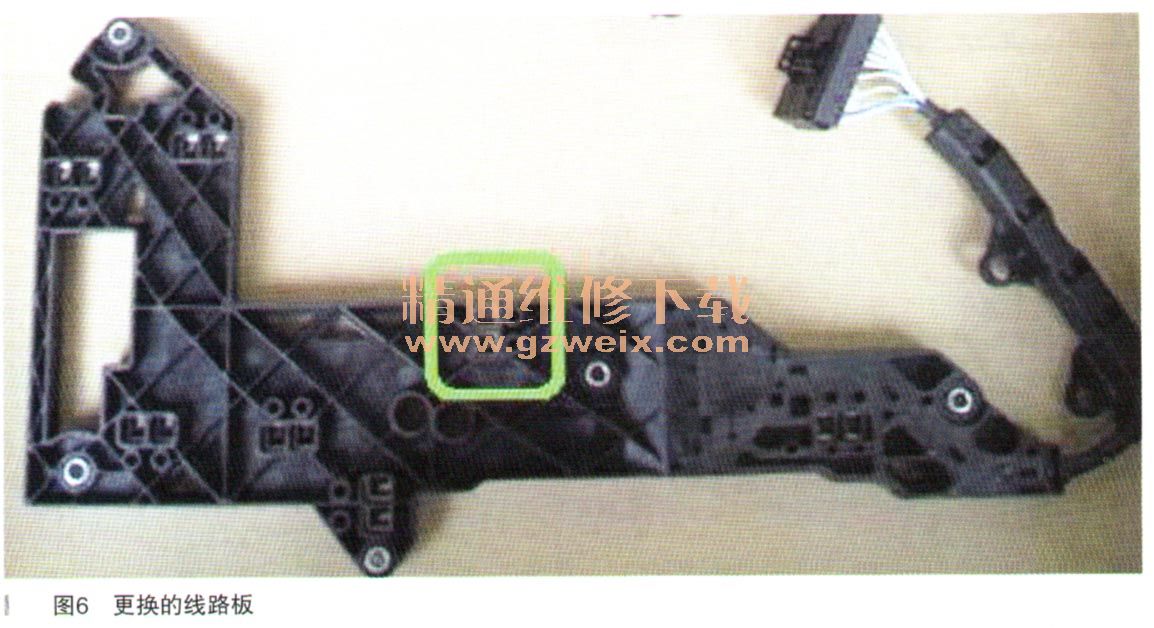

    故障排除：解决这个问题并不需要更换机电控制单兀总成，只需要更换连接电磁阀的线路板就可以了。图6为变速器线路板，其中绿色圈定的是N435电磁阀的连接管脚，更换线路板后需要利用大众VAS 5054或其他专用诊断仪对变速器进行引导功能的设定，并做离合器的自适应学习。除了更换线路板之外还有变速器的内外滤清器、油底垫以及专用的DCTF油液。引导匹配完毕后进行路试，确定换挡品质问题及故障是否已经完全排除。经过几一十千米的路试，确定故障没有再现以及没有其他故障，此时故障彻底排除。

    故障总结：本案例维修其实是一个很简单的维修过程，由于电磁阀的线路故障导致控制单元记录了故障码，同时，也启动了相应的应急模式，即中断了奇数挡的动力传递，仅保留没有故障的偶数挡部分。在我们平时的维修中可能会遇到一些比较棘手的问题，会涉及电磁阀木身、阀休等相关的油路，包括离合器不能有效的正常工作等一系列问题，那么如何能够简单快捷的找到故障点是需要一个扎实的理论知识，以及实际的维修经验，往往电磁阀本身阀门的卡滞也会出现报一些相关的故障码，但会有静态故障还是偶发故障的区分，这时就需要做一个止确区分，如果是偶发故障可能跟线路有关系，但不是一定的。另外对于该款变速器来讲，线路板是一个比较容易出问题的部件。因印刷问题以及在变速器内的特殊条件，损坏的比较多。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
