舒适CAN总线系统的终端电姐不能用万用表测量．驱动CAN总线系统的终端电阻可以用万用表进行测量。其步骤如下。
(1)断开蓄电池的正极接线。
(2)等待约5 min．直到所有的电容器充分放电。
(3)找到带有终端电阻的2个控制单元。

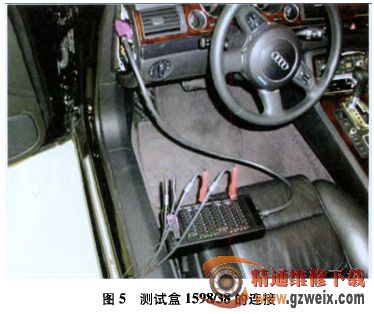

(4)把测试盒1598/38与驱动CAN总线连接(图5),用万用表连接相应的CAN-High线和CAN-Low线测量总电阻。
(5)分别断开带有终端电阻的
2个控制单元的其中1个进行电阻测量。
(6)分析测量结果。由于带有终端电阻的2个控制单元是并联的，所以总电阻应该为60 Ω，而在断开1个带有终端电阻的控制单元时电阻应该为120Ω。如果测得的总电阻于60Ω，则驱动CAN总线有短路故障油口果测得的总电阻大于60Ω，则驱动CAN总线有断路、接触不良故障或控制单元有故障。
53 CAN总线的维修
如果CAN总线有破损或断路据接线时，每段接线应小于50mm，每两段接线之间应大于100 mm；如果需要在中央
接点处维修，则严禁打开接点．只允许在距接点100mm以 外处断开总线；另外，每条CAN总线的长度不应超过5m， 否则所传输的脉冲信号会失真。
