丰田凯美瑞三元催化器堵塞故障检修
来源:汽车维修与保养  作者:佚名  2018-07-09 08:46:07

    一辆行驶里程超20万km、搭载2AZ型发动机(排量2.4L),自动变速器型号为U250E 2008年生产的第六代广汽丰田凯美瑞轿车。该车平时主要作为企业公务用车,因加速无力而送修。

    故障诊断:技师接车后试车,发现踩下加速踏板,发动机转速与车速不能及时提升。调取发动机ECU数据,发现升挡时的“计算负荷”(CALC Load)达到56%,明显表现出加速时发动机动力不足的症状。导致发动机加速动力不足的原因有很多,如:泵气功能损失、燃油与空气混合比不正确、点火正时错误、点火能量不足等,但根据电喷汽油发动机喷油控制和点火控制来看,最基本的要素是发动机转速和进气量MAF(或进气绝对压力MAP)。
    第六代广汽丰田凯美瑞采用的热线式空气流量计监测进气量的,进气量的多少直接控制着基本喷油量,也决定了发动机输出的扭矩和功率。
    对于发动机加速无力的故障现象,采用测量大负荷时的进气量来判断是否因进气量不足而造成发动机加速无力,是一种有效的诊断手段。具体的测试方法是:事先连接智能诊断仪IT-II,选择菜单Powertrain/Engine/Data List,并将记录时间设置为大于1 min;启动发动机,并预热发动机到正常工作温度(85℃);选择一段空旷的路面,变速器置于“L”挡,将车辆加速踏板猛踩到底,使节气门处于接近全开状态行驶并保持一段时间。如此反复操作2~3次。
通过对故障车进行最大负荷进气量测试发现,发动机转速表显示的最高转速大约只有5000r/min,测试的数据流如图1所示。

    “发动机转速最高4 807r/min,进气量61.68g/s,计算负荷54.5%”。如果按节气门全开,2.4L排量发动机在4 807r/min时,根据公式“最大进气量=发动机转速÷2÷60 ×发动机排量×空气密度”,计算出该车理论最大进气量应在115g/s左右,再乘以80%的充气系数,进气量应在92g/s左右。而借助IT-II诊断仪监测到该车的实际进气量只有61.68g/s,很显然进气量不足。
    导致发动机进气量不足的常见原因有:进气受阻、排气不畅、空气流量计检测错误。从发动机ECU数据流来看,该车的长期和短期燃油修正值均在正常范围内(短效修正Short FT#1-0.04%;长效修正Long FT#1-4.65%),由此可以排除空气流量计的检测错误。

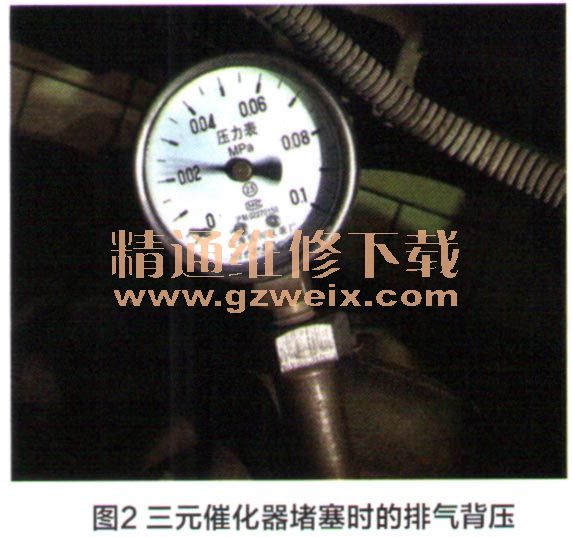

    接着检查进气管道(包括空气滤清器),也未发现有堵塞现象,继续检查排气是否畅通。拆下三元催化器上的A/F传感器,在A/F传感器安装孔上连接排气背压表,然后将发动机转速提高到2 000~2 500r/min,此时排气背压表显示在0.02~0.025MPa范围内抖动(图2)。正常情况下排气背压应小于0.008MPa,说明排气背压过高,三元催化器及排气管有堵塞。用内窥镜通过A/F传感器安装孔检查发现三元催化器已经有大面积堵塞。由此,基本可以判定该故障车加速无力是由三元催化器堵塞所造成的。

[1] [2]  下一页
