丰田汉兰达行驶中有时ABS、VSC和发动机故障灯点亮
来源:汽车与驾驶维修  作者:佚名  2017-12-16 15:56:48

    一辆行驶里程约17万km、车型为ASU40L,搭载1AR发动机的2010年丰田汉兰达运动型多功能车。用户反映:该车行驶中有时ABS、VSC和发动机故障灯点亮,但熄火后再次启动,这些故障灯又会熄灭。
    检查分析:维修人员用IT-II检测,发现故障码P0500----车速传感器故障。清除故障码后试车,故障码暂时不再出现。观察故障码出现时的冻结帧数据,当时变速器的挡位为4挡,发动机转速为1 168 r/min,负荷率为53.7%,车速为14 km/h。从挡位和负荷率数据上看,明显是车速数据有问题。
    在各种路面上试车,故障一直没有出现。时间过得飞快,很快下班时间到了,可故障的查找还是一筹莫展。为了尽快找到故障原因,只好安排夜间加班。
    在夜间的试车过程中,发现当使用变光时,有时故障会重现,但没有规律性。当故障灯点亮时,车速指针指到0 km/h。经过多次试验,发现故障只在车速40 km/h,变光时才出现。

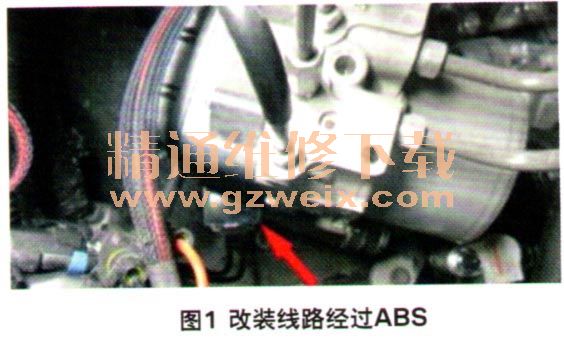

    检查发现该车加装了高压放电式前照灯,而且高压线恰好经过了防抱死制动系统控制单元(图1)。
将高压线移开,重新布线,远离ABS控制单元,然后试车,故障不再出现。

    故障排除:对改装的高压线重新布线后,故障排除。

    相关资料:2009年丰田汉兰达原厂维修手册(全六册)

关键词:汉兰达 ABS 高压线
