丰田凯美瑞轿车发动机故障灯和防滑指示灯点亮
来源:汽车与驾驶维修  作者:佚名  2017-09-12 09:35:09

    一辆行驶里程超22万km、车型为ACV40L,搭载2AZ发动机的2009年丰田凯美瑞轿车。用户反映:该车发动机故障灯和防滑指示灯点亮。

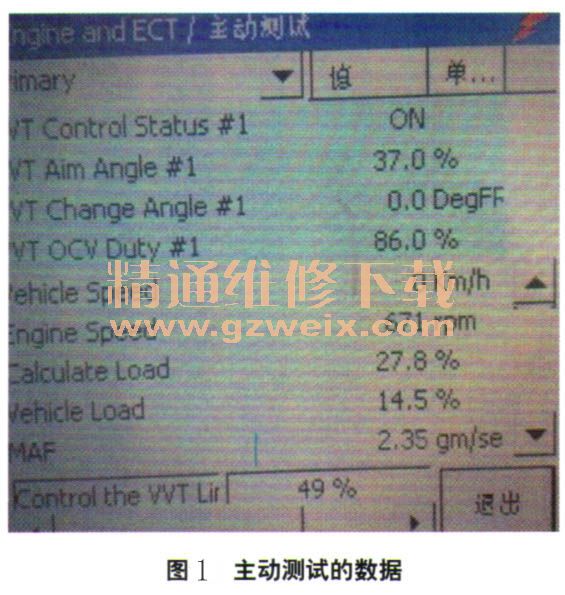

    检查分析:维修人员检测发动机控制单元,发现故障码P0012—进气凸轮轴位置滞后。拆卸气门室盖检查正时链条,未发现异常。用故障诊断仪对凸轮轴相位调整装置进行主动测试,发现相位没有随着指令而变(图1)。从发动机怠速运转情况看,凸轮轴相位也确实是没有变化。如果相位按照指令进行调整,此时怠速应该出现严重不稳甚至熄火。

    将压缩空气从相位调整油道的滤网吹入,可以听到发动机内部有漏气的声音,这是不正常的。拆下相位调整电磁阀检查,发现它被拆解过,阀芯与电磁阀之间的红色标记线也错位了(图2),这下才恍然大悟,原来油道漏点就在这里。

    故障排除:更换相位调整电磁阀,试车确认故障排除。
