丰田凯美瑞轿车发动机故障灯亮
来源:汽车与驾驶维修  作者:佚名  2017-07-27 09:01:37

    一辆行驶里程超21万km、车型为ACV41L,搭载1AZ发动机的2006年丰田凯美瑞轿车。用户反映:该车发动机故障灯亮
    检查分析:维修人员检测发动机控制单元,发现故障码P0012—凸轮轴位置过度推迟。用故障诊断仪令进气凸轮轴的相位提前,但是从发动机的怠速上可以看出,相位没有变化。拆下相位控制电磁阀,可以看到柱塞随着发动机控制单元的指令在移动。

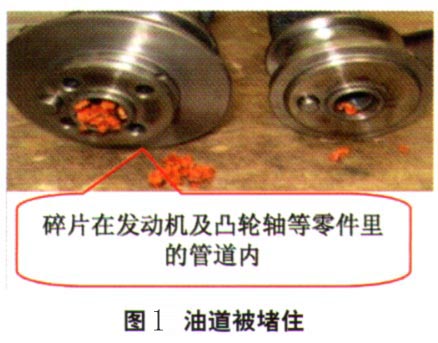

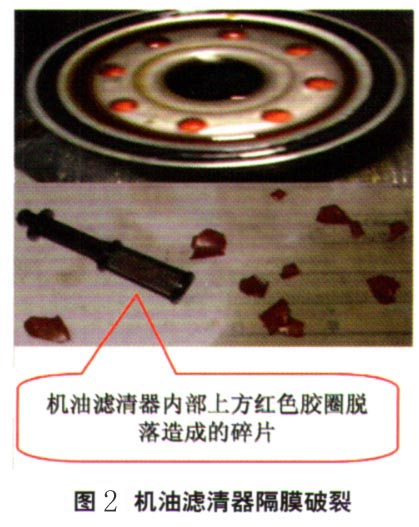

    测量机油的怠速油压,为150 kPa、偏低。拆下气门盖检查,发现有很多红色胶粒。再拆下相位控制电磁阀前的滤清器,发现已经严重堵塞。拆下凸轮轴检查,发现油道已经完全堵住了(图1)。寻找胶粒的来源,发现是机油滤清器内的隔膜(图2)破裂并流入油道。



    故障排除:对发动机进行大修,故障排除。
