一辆广汽丰田凯美瑞轿车，车辆进行PDS(交车前检查)，发现SRS故障灯常亮，除了SRS故障灯之外其他功能均正常。着车试验，仪表左下方的SRS故障灯常亮，如图6所示。用ITⅡ诊断仪进行检测未能进入SRS系统。

故障诊断：使用 ITⅡ诊断仪进行检测，发现在“Body”的菜单中“SRS      air    bag”项的右侧显示为“ ”号，表明使用 ITⅡ检测本车系统是不配带 SRS     air    bag 的功能，与车辆的实际配置不相符，如图 7 所示。

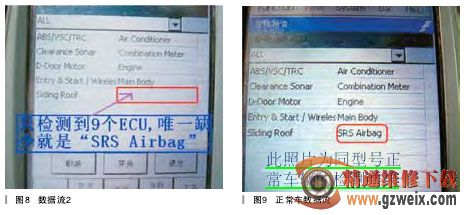

再使用 ITⅡ进行总线检测中设备连接的检测，结果为检测到系统只有9 个功能系统，唯独没有 SRS   系统，如图 8 所示。根据维修手册，同型号正常车辆检测结果应为 10 个功能系统（包含 SRS          系统），如图 9 所示。

再根据维修手册的步骤拆检 SRS          系统，用万能表检查从SRS  ECU到各传感器的电路（包括 CAN 线）均是导通正常的，连接良好 , 无短路、断路。综合以上检查结果判断为SRS     ECU内部故障，更换新的 SRS     ECU，故障排除。
