检修一汽丰田花冠水温表指示异常
来源:本站整理  作者:佚名  2012-03-10 13:47:50

一辆配备了1ZR-FE发动机,行驶里程超10.4万km的花冠ZRE120,车主反映,该车在近期因发生交通事故更换散热器后,出现行驶中水温表无规律忽高忽低故障。

连接丰田专用检测仪DST-II,无故障代码存储。与客户一同试车,经多次验证,在冷车状态下,水温表在各种工况都是正常的;在热车状态下,加速工况及打开空调时,水温表指针有时到最高位置,有时降到中间偏下位置,此时发动机系统数据流显示冷却液温度恒定在88℃。发动机实际温度并不高,所以水温表指针忽高忽低与更换散热器没有直接关联。



无论是发动机加速还是打开空调时,实际上发动机都是处于较大负荷工况,水温表针忽高忽低应该是与某根搭铁线路不良有关。因散热器风扇运转时消耗较大的电量,如果线路连接不良,电阻增大,电压下降。对散热器风扇连接线束插头及发动机仓内各搭铁点检查并重新固定,没有发现问题。

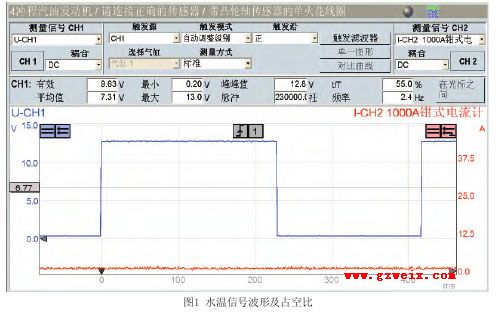

分析造成水温表指针忽高忽低的原因有,发动机ECU到水温表的信号有问题;仪表本身问题;电磁干扰。发动机系统数据流显示正常,说明水温传感器及其到发动机ECU的线束没有问题。利用博士740发动机综合分析仪对仪表侧连接器插头水温信号端子进行检测。水温信号波形及占空比正常(图1)。又与同一型号的正常车辆的仪表进行调换,故障依旧。经排除只剩下电磁干扰的因素了。车辆引起电磁干扰的地方比较多,主要有火花塞、高压线、发电机等。在随后试车过程中,发动机突然抖动,发动机故障灯点亮。发动机控制单元储存故障码P0354—点火线圈“D”初级/次级电路。对4缸点火线圈 、火花塞进行检查,发现4缸火花塞电阻时有时无,更换4个原厂火花塞,经多次试车故障没有出现。





维修小结

询问客户得知,该发动机不久前,刚刚更换了一组副厂的火花塞。经检查,电阻只有几百欧姆,与原厂火花塞差距极大,没有防止电磁辐射的设计。当发动机大负荷工作时所需的点火电压要高于低负荷时的点火电压。当点火线圈把电压提供给火花塞时,电流击穿火花塞间隙的过程中,会产生高频震荡,并通过火花塞间隙向外发散,影响了水温表信号。电喷发动机系统我们选择电阻型火花塞(>5kΩ)。现在我们就不难理解,为什么发动机负荷大需要较大功率输出时,故障频率高的原因了。



故障虽然排除了,但由于仪表内部电路较为复杂,没有能在水温表部位取得故障信号波形。进入仪表的水温信号波形是正常的,应是在仪表内部数模转换后受到电磁干扰。



示波器可以帮助我们发现普通仪器无法捕捉到的异常波形,遇到类似故障,一定充分利用其独特的功能。





这例故障可以说是比较特殊的案例,但作者表现的还是非常优秀。尤其是对故障的可能原分析深入,检查过程也全面、仔细。作者运用先进的检测设备,对水温信号波形进行了检测,从而排除了传感器及其线路的问题缩小了故障范围。再通过对仪表的替换,确定了故障与仪表本身没有关系。最终将故障范围圈定在电磁干扰方面。以上维修过程,充分彰显了作者在维修方面深厚的功底,同时,文字简洁、流畅,是不可得的好文章。
