故障引导（如图7所示），查询电路图测量结果。如图8所示，测量插头基本可以排除N69/6右侧车门控制单元及线路损坏的可能。就剩下S51/3测量损坏故障点（如图9、图10所示），看电路图得知1号插头1、2脚，2号插头1-2和3-4脚在锁块打开和关闭一定是接通和断开两种状态。

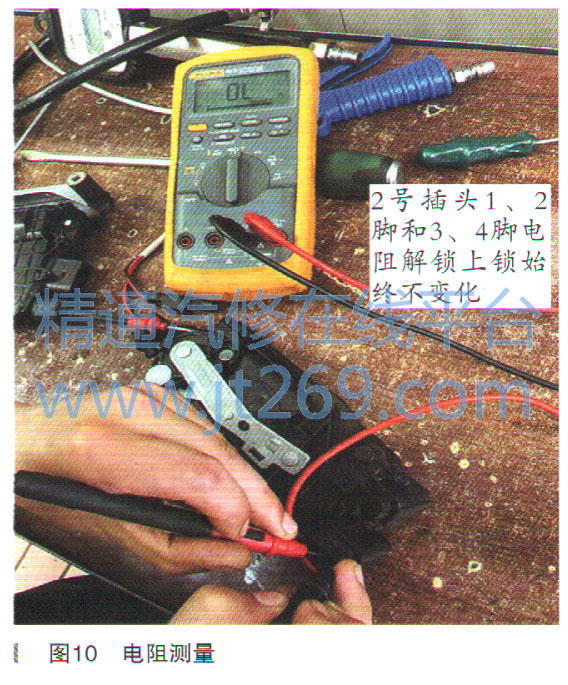

    测量发现1号插头在锁块打开时，电阻无穷大，锁上，电阻0.3Ω正常。测量2号插头1-2和3-4脚锁块在打开和关闭始终断开状态电阻无穷大，不正常，不会随着锁块位置而变化信号。

    锁块S51/3微动开关损坏，N69/6得到右侧车门已打开（实际关）错误信号，使右侧电动中不工作。

    故障排除：更换锁块S51/3做右侧电动车门标准化，故障解决。

    故障总结：从中控台，操作中门按钮，指示灯状态显示不一样，判断可能是微动开关出现了问题。在没有验证的情况下，是不能盲目地换件，测量准确才能一次解决故障。
