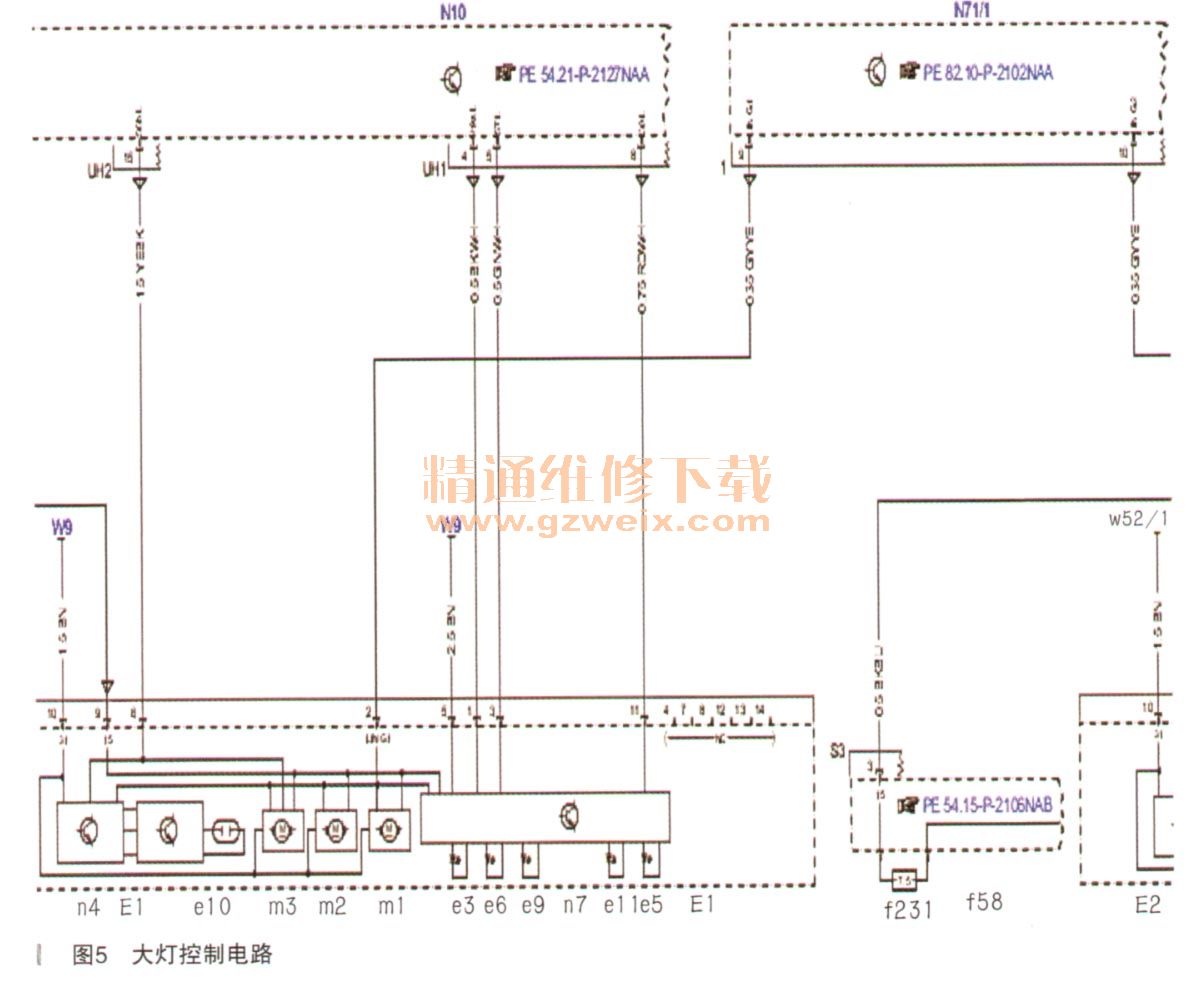

通过实际值发现，原来这种智能照明系统还有一个氙气灯的点火模块，并且它的实际值也一直不对。难道自和大灯控制模块或大灯电机以及LED促动模块之间还有什么联系吗？再次的查找了智能大灯的电路图（如图5所示），果不其然，之间还有密切的联系。

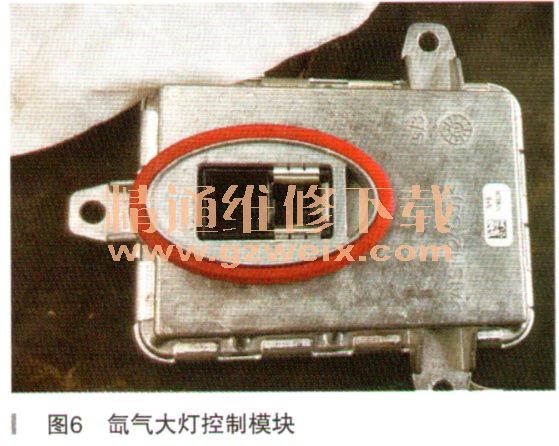

    图中的E1n4就是氙气大灯的点火模块，E1n7就是大灯的LED促动模块。通过电路图发现，大灯控制模块N71/1和氙气大灯的点火模块E1n以及LED促动模块，它们之间都是通过LIN线连接沟通的。氙气大灯控制模块如图6所示。

    它的主要任务就是给氙气灯泡供电，产生高压点火电压，从而实现远近光功能，没有它远近光都不会点亮。它还有检测氙气灯泡的工作状态的功能。现在控制模块部件之间的原理逻辑关系进一步搞清楚了，最后对调氙气大灯的点火供电模块，故障现象消失，大灯重新点亮，远近光也正常了。故障排除。
    故障总结：故障排除了，静下来分析它们之间的原理，氙气灯泡由其供电点火模块控制，白天行驶灯、驻车灯、应急灯都是 LED的，它们都由LED促动模块控制，它们通过LIN线与大灯控制模块N71/1通信。所以LIN线上控制模块一个出问题就会影响到其他的控制模块。
    虽然故障排除了，却走了不少的弯路。诊断故障一定结合资料，分析故障原理、功能原理，这样的诊断才有效率。
