详解电热型小家电技术与检修
来源:本站整理  作者:佚名  2015-07-19 08:55:17

   利用电能转换为热能的小家电就是电热一型小家电。常见的电热型小家电有电水壶、电饭锅、电压力锅、饮水机、电热水器(淋浴器)等。

    一、电饭锅、电压力锅分析与检修
    电饭锅/电饭煲与电压力锅不仅构成基本相似,而且工作原理和故障检修方法也基本相同,下面将它们放在一节内进行介绍。另外,蒸炖煲的原理与维修也可以参考本节内容。
    (一)、普通电饭锅

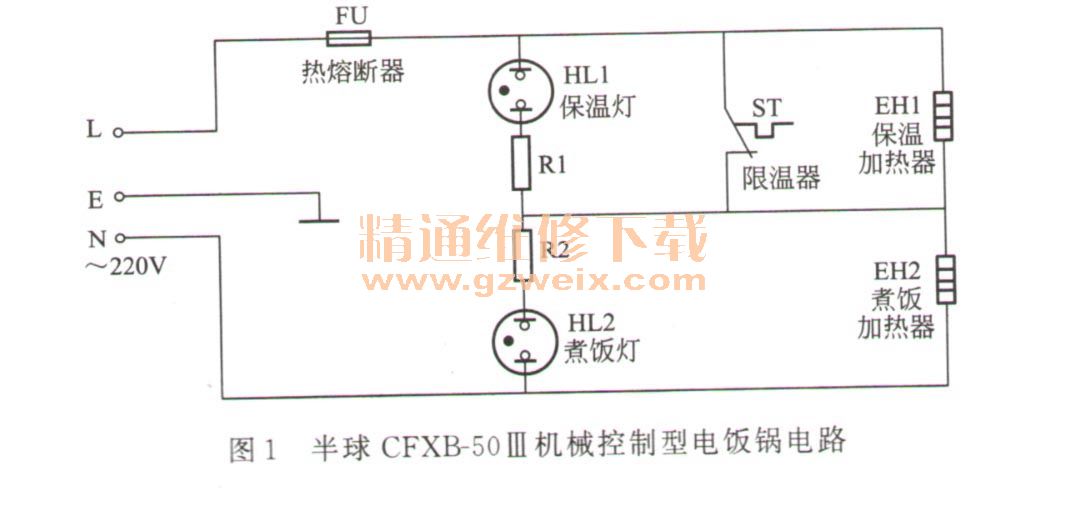

    下面以半球CFXB-50 III机械控制型电饭锅为例介绍普通电饭锅工作原理与故障检修。该电饭锅的电路由煮饭加热器(加热盘)、总成开关、磁钢(限温器)、热熔断器(过热型熔丝管)、保温加热器、指示灯等构成,如图1所示。

    1.加热、保温电路
    需要做饭时,按下总成开关的按键,磁钢内的永久磁铁在杠杆作用下克服弹簧的推力,上移与感温磁铁吸合,使总成开关的触点闭合。该触点闭合后,不仅将保温指示灯HL1和保温加热器EH1短接,使它们不工作,而且使220V市电电压分两路给煮饭电路供电:一路通过R2限流,使煮饭指示灯HL2发光,表明它工作在煮饭状态;另一路使加热盘EH2获得供电后开始煮饭,使煮饭温度逐渐升高。当煮饭的温度达到103℃时,饭已煮熟,磁钢感温磁铁的磁性消失,感温磁铁在弹簧的作用下复位,通过杠杆将总成开关的触点断开。此时市电电压通过保温加热器(保温板)EM降压后,为加热盘EH2供电,电饭锅进人保温状态。保温板两端产生的压降通过R1限流,为HL1供电,使它发光,表明它工作在保温状态。
    2.过热保护电路
    过热保护功能由热熔断器FU完成。当总成开关的触点粘连使加热盘加热时间过长,导致加热温度达到165℃时热熔断器熔断,切断市电输入回路,加热盘停止加热,以免加热盘、内锅等器件过热损坏,实现过热保护。
    3.常见故障检修
    (1)不加热、指示灯不亮如果两个指示灯都不亮,则说明供电线路异常或热熔断器开路。首先,将电饭锅的电源线插头插人插座,测输出端有无220V左右的交流电压输出,若没有,说明电源线或插座异常,检修或更换;若电压正常,说明电饭锅内部异常。打开电饭锅底盖用电阻挡测量就可以确认是热熔断器 FU开路,还是线路开路。如果线路开路,更换或重新连接即可排除故障。如果热熔断器开路,除了需要检查总成开关的触点是否粘连外,还应该检查加热盘和内锅是否变形。若加热盘变形,则需要更换;若内锅变形,则需要对内锅进行校正;如果它们都正常,更换温度熔断器即可。
    【注意】热熔断器开路后,不能用导线短接或用普通的熔断器更换,以免导致加热盘损坏或发生火灾等事故。
    (2)始终处于保温状态该故障的故障原因有两个:一是总成开关的杠杆异常;二是总成开关的触点碳化。
    杠杆异常,通过校正就可以排除故障;若是触点碳化,用什锦锉或细砂纸打磨即可。
    (3)煮饭夹生该故障的主要原因有三个:一是磁钢(磁性温控器)异常;二是加热盘变形;三是内锅变形。这三个原因内最常见的故障原因是磁钢异常。
    若内锅变形,需要对内锅进行校正;若加热盘变形,则需要更换。查看内锅、加热盘正常后,更换磁钢即可排除故障。
    (二)、机械控制封闭型电饭锅

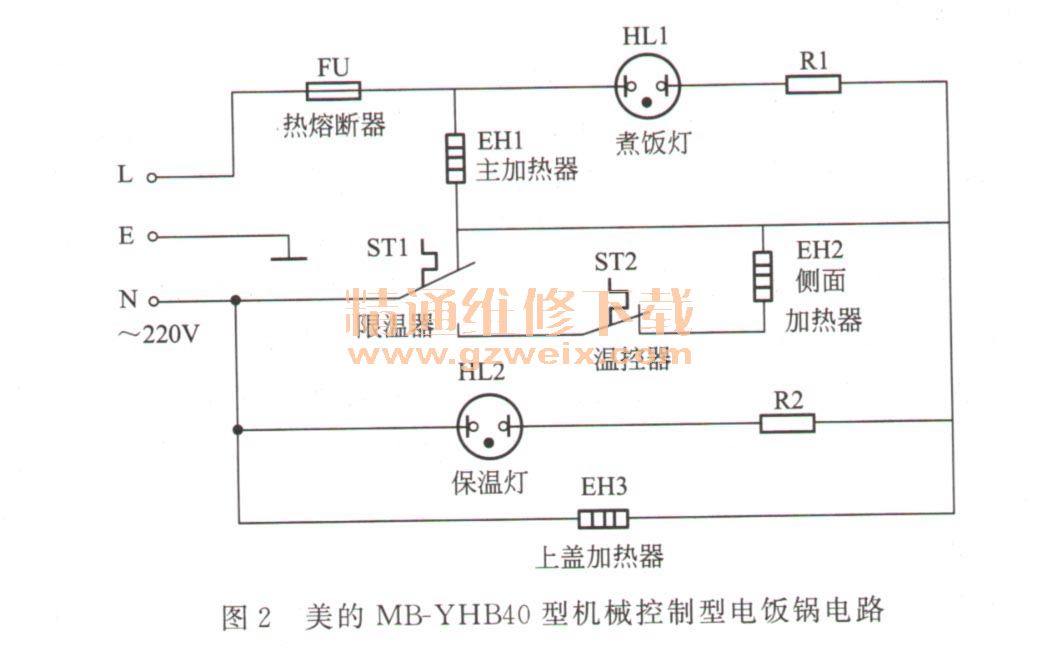

    下面以美的MB-YHB40型电饭锅为例介绍美的机械控制封闭型电饭锅工作原理与故障检修。该电饭锅的电路由加热器、总成开关、磁钢(限温器)、热熔断器(温度型熔断器)、温控器、指示灯、限流电阻等构成,如图2所示。

    1.加热、保温电路
    需要煮饭时,按下总成开关的按键,磁钢内的永久磁铁在杠杆作用下克服弹簧的推力,上移与感温磁铁吸合,使总成开关的动触点与上边静触点接通。此时, 220V市电电压不仅为主加热器(加热盘)EH1供电,使EH1开始加热煮饭,而且通过R1限流,使煮饭灯HL1发光,表明电饭锅工作在煮饭状态。当煮饭的温度升至103℃时,饭已煮熟,磁钢感温磁铁的磁性消失,在弹簧的作用下复位,通过杠杆将总成开关ST1的静触点与上边的动触点断开,而与下边动触点接通,此时由于温控器ST2的触点断开,电饭锅进入保温状态。随着保温的进行,锅内温度不断下降,当温度低于65℃后,ST2的触点闭合,使市电电压
通过EH2、EM构成的回路,使EH2开始加热,对侧面的米饭加热。同时,EH2两端产生的电压不仅为上盖加热器EH3供电,使它发热,将水蒸气烘干,以免滴人米饭,确保米饭干松爽口,而且经R2限流,使HL2发光,表明电饭锅工作在保温状态。这样,在ST2的控制下,米饭的温度被控制在65℃左右。
    2.过热保护电路
    过热保护电路通过热熔断器FU构成。当总成开关的触点ST1或温控器ST2的触点粘连,使加热器EM加热时间过长,导致加热温度超过165℃后FU熔断,切断市电输人回路,EM停止加热,避免了EH1等器件过热损坏,实现过热保护。
    3.常见故障检修
    (1)不加热、指示灯不亮如果两个指示灯都不亮,则说明供电线路、热熔断器FU开路。首先,检查电源插座有无220V左右的交流电压,若没有,检查电源插座与线路。若有,检查电源线能否输出220V交流电压,若不能,说明电源线异常;若有电压输出,说明电饭锅内部异常。此时,打开电饭锅底盖,用电阻挡测量就可以确认是FU开路,还是线路开路。如果线路开路,重新连接或更换即可排除故障;如果FU开路,除了需要检查总成开关的触点ST1、温控器的触点ST2是否粘连外,还应该检查主加热器EH1和内锅是否变形。若EM变形,通常需要更换;若内锅变形,需要对内锅进行校正;如果它们都正常,更换相同参数的温度熔断器即可。
    【注意】热熔断器FU开路后,不能用导线短接,也不能用普通熔断器更换,以免控制电路异常导致主加热器EM损坏或发生火灾等事故。
    (2)始终处于保温状态该故障的故障原因有两个:一是总成开关的一杠杆异常;二是总成开关的触点碳化。
    杠杆异常,通过校正就可以排除故障;若是触点碳化,用什锦锉打磨即可。
   (3)煮饭夹生该故障的主要原因有三个:一是限温器(磁钢)异常;二是主加热器EH1变形;三是内锅变形。这三个原因内最常见的故障原因是磁钢异常。
    若内锅变形,需要对内锅进行校正;若EH1变形,则需要更换。确认EH1和ST1正常后,更换磁钢即可排除故障。
