三、饮水机、电淋浴器分析与检修
    （一）、饮水机

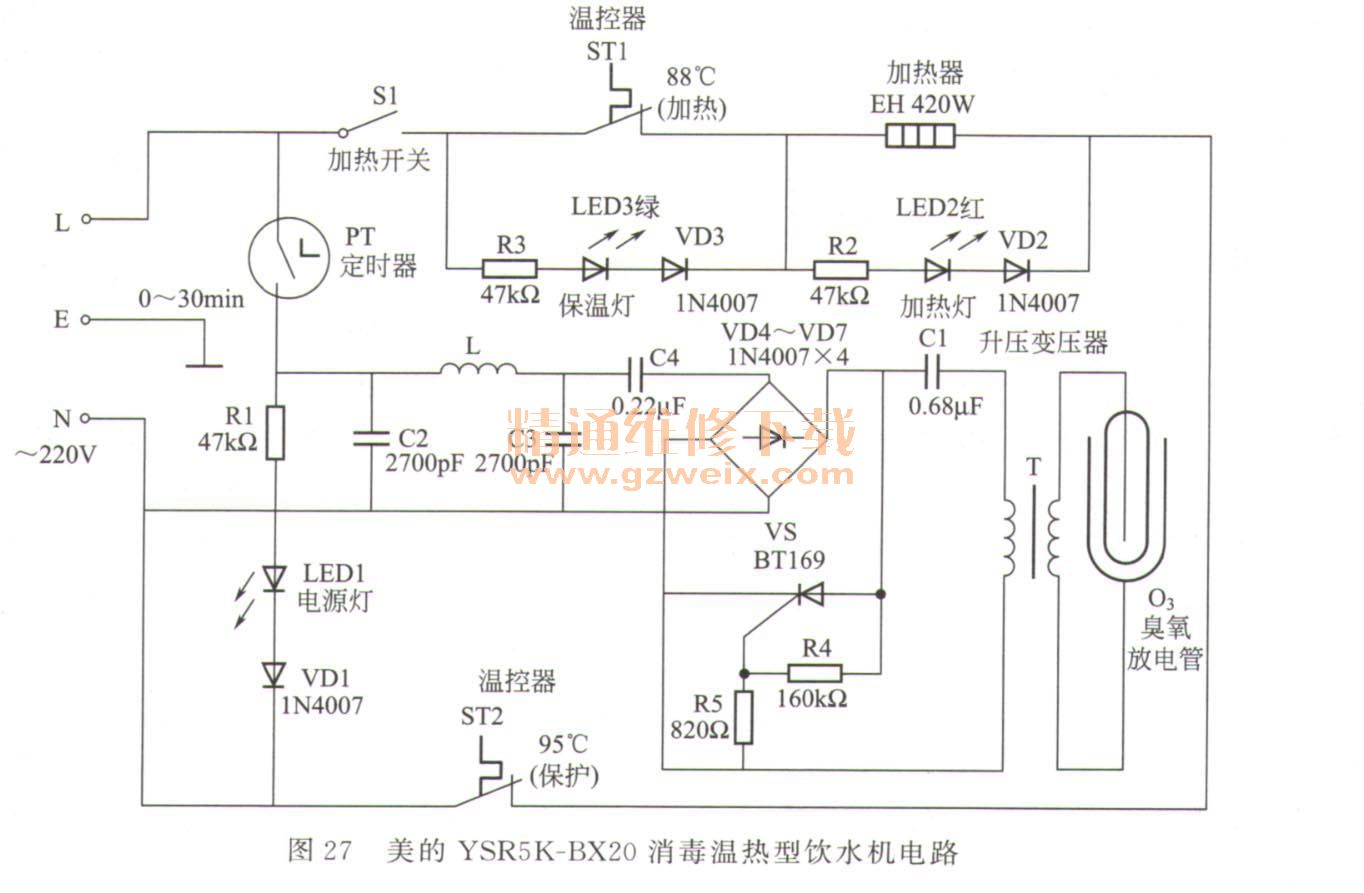

    下面以美的YSR5K-BX20消毒温热型饮水机为例介绍制冷式饮水机的工作原理和常见故障检修方法。美的YSR5 K-BX20消毒温热型饮水机电路由加热电路和消毒电路两部分构成，如图27所示。下面仅介绍加热电路。

    1．加热电路
    加热电路由加热开关S1、加热器EH、温控器ST1、过热保护器ST2、指示灯等构成。
    插好电源线并按下加热开关S1后，220V市电电压通过温控器ST1输入，一路经加热器EH、过热保护器ST2为加热器供电，使它开始加热，而且通过R2限流，VD2半波整流，使发光管LED2发光，表明该机处于加热状态。水温随着加热的不断进行而逐渐升高，当温度达到88℃后，温控器ST1的触点断开，EH停止加热，进人保温状态。此时，市电电压通过R1限流，VD1半波整流，使发光管LED1发光，表明该机处于保温状态。当水温下降到某一值时，ST1的双金属片复位，触点闭合，再次接通电源，如此反复，使饮水机的温度控制在一定范围内。
    当水罐内无水或温控器异常，使水罐的温度超过95℃后，过热保护器ST2断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。ST2动作后需要手动复位才能再次接通。
    2．常见故障检修
    （1）不加热、不消毒该故障是由供电线路开路导致的。检查电源线和电源插座是否正常，若不正常，检修或更换即可。
    （2）不加热、制冷正常该故障的故障原因就是加热电路异常。首先，查看加热指示灯LED2是否发光，若发光，检查加热器EH及其接线即可；若不发光，说明熔断器FU、温控器ST1、过热保护器ST2开路。通过测量它们的阻值就可以确认开路的器件。若ST1开路，更换即可排除故障。若ST2开路，检查手动复位后其能否恢复正常，若正常，则可以继续使用；若不能复位，则需要更换。
    （二）、电淋浴器／电热水器

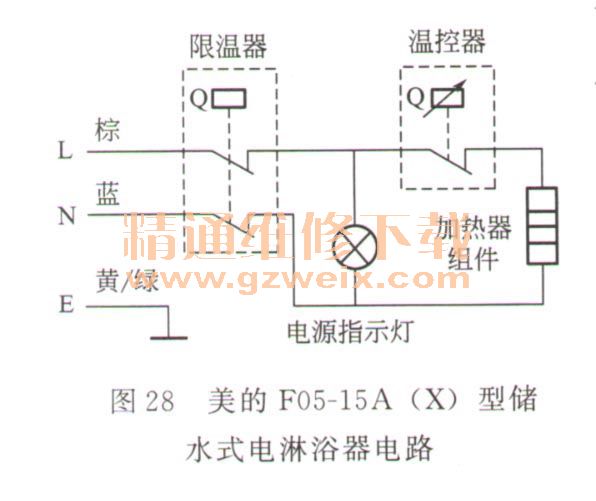

    下面以美的F05-15A （X）型储水式电淋浴器为例介绍储水式电淋浴器的工作原理和常见故障检修方法。美的F05-15A （X）型储水式电淋浴器电路由加热电路和控制电路两部分构成，如图28所示。

    1．加热电路
    加热电路由加热器、温控器、限温器（热断路器）、指示灯等构成。
    当水温低于温控器（AC 250V/16A/65℃）设置的温度时，温控器的触点闭合，220V市电电压通过限温器、温控器为加热器供电，加热器开始加热，使水温逐渐升高。当温度达到调节的温度后，温控器的触点断开，加热器停止加热，进人保温状态。
    当水罐内无水或温控器异常，使水罐的温度超过93℃后，限温器（AC 250V/15A/93℃）的触点断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。
    2．常见故障检修
    （1）不加热，指示灯不亮该故障是由供电线路或限温器异常导致的。检查该电淋浴器供电的市电插座是否正常，若不正常，检修或更换即可；若插座有正常的电压，检测限温器是否正常。若正常，检查线路；若不正常，检查温控器的触点是否粘连。若是，更换即可；若不是，维修或更换限温器。
    （2）不加热、指示灯亮该故障的故障原因就是加热电路异常。首先，检查加热器两端有无供电，若有，检查加热器；若没有，检查温控器是否正常即可。
