第四章 过热保护组件故障维修
    4.1找到过热保护组件

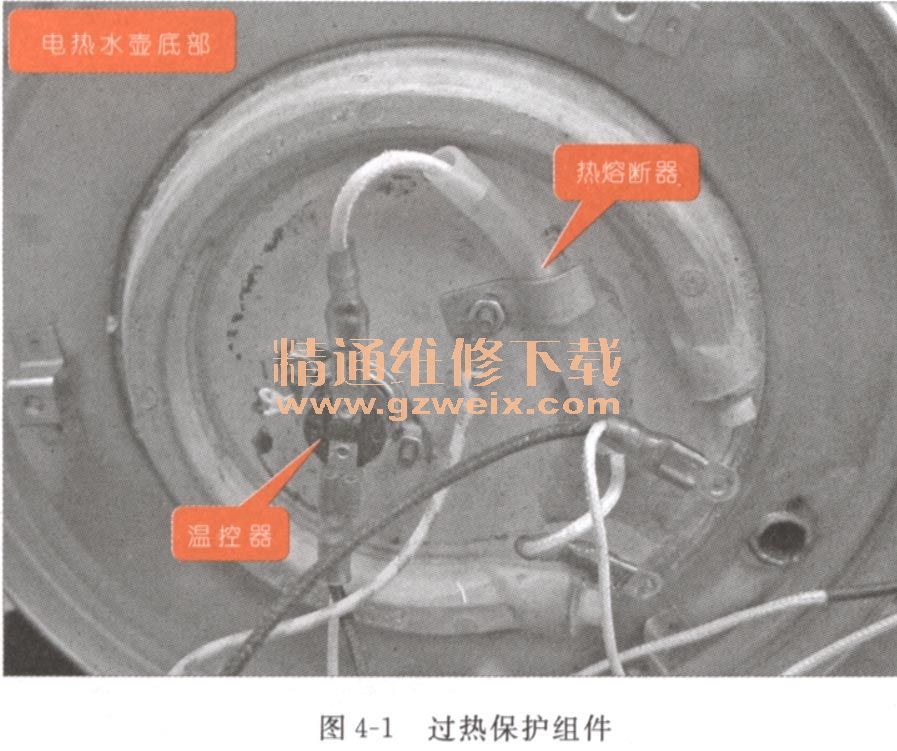

    电热水壶的过热保护组件，包括温控器和热熔断器。温控器用于检测壶底温度，当温度超过100℃时自动断开停止加热。热熔断器用于过热保护，防止出现干烧情况。过热保护组件一般位于电热水壶的底部，如图4-1所示。

    1．温控器

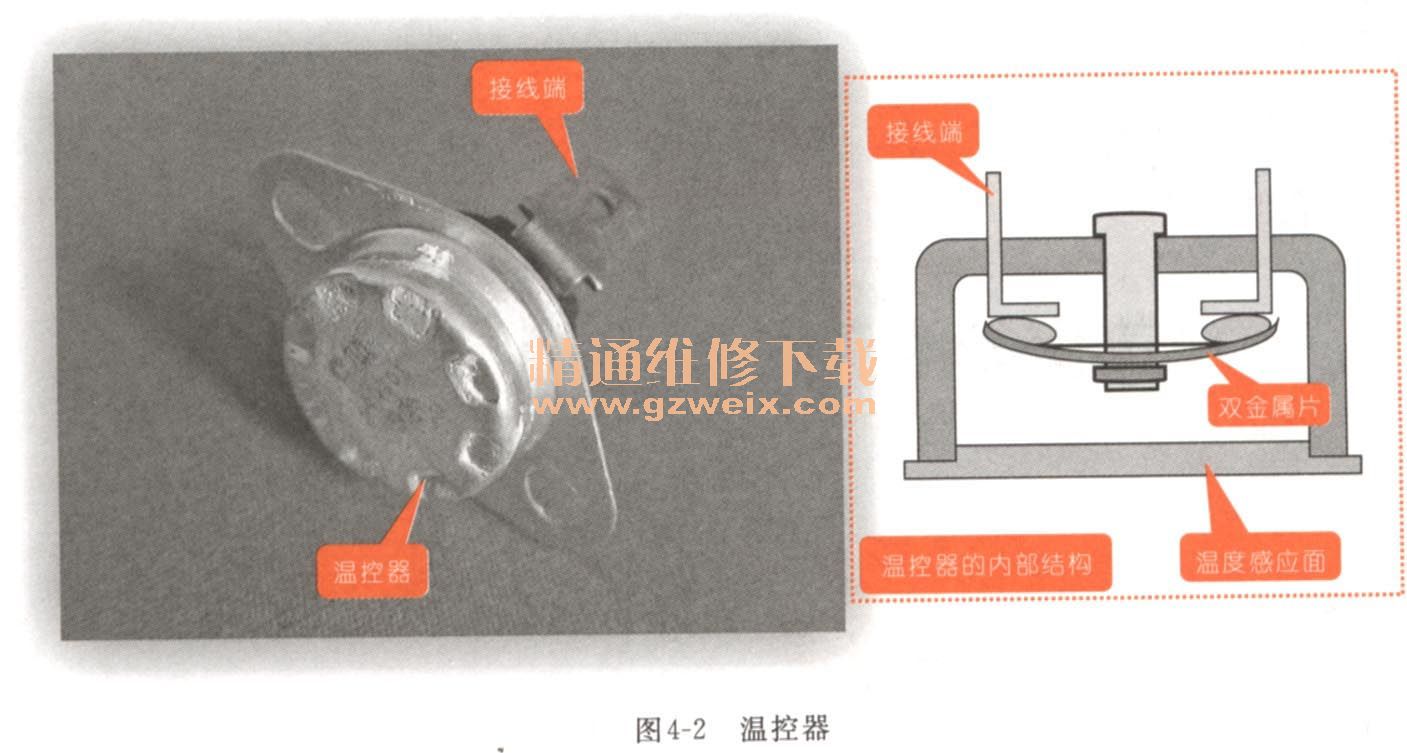

过热保护组件电热水壶所采用的温控器一般为蝶形双金属片温控器，常温下两触片接当温度超过100℃时，双金属片变形向下弯曲，使两触片断开。如图4-2所示。

    2．热熔断器

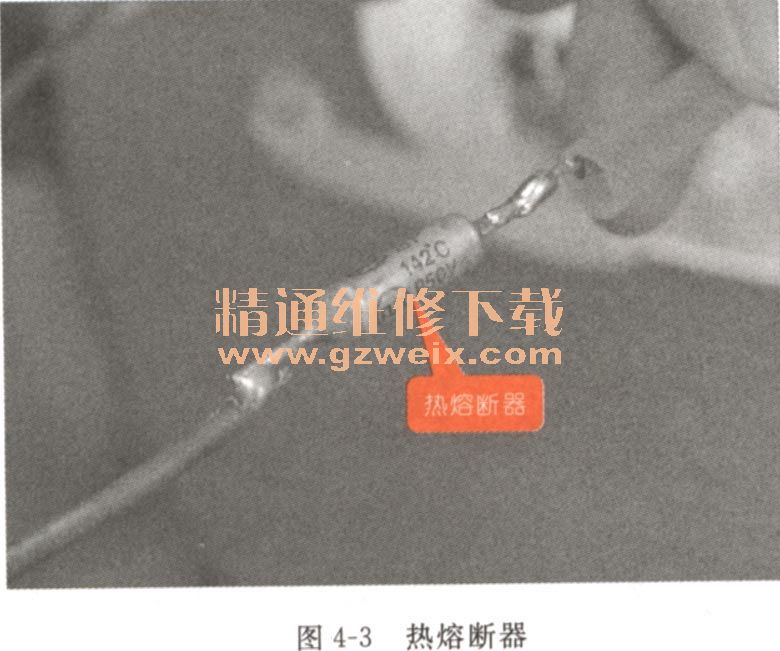

    如图4-3所示，为电热水壶中常用的热熔断器。当电热水壶的电路中有较大的电流、电热水壶的底部的温度过高时，都会引起热熔断器的熔断从而将供电电路断开进行保护。

    4．2搞清过热保护组件的工作原理
    如图4-4所示，为过热保护组件的工作原理图。电热水壶在加热的过程中，其壶底的温度较低，温控器内部的触片接通。交流220V分别经热熔断器和温控器为煮水加热器供电。

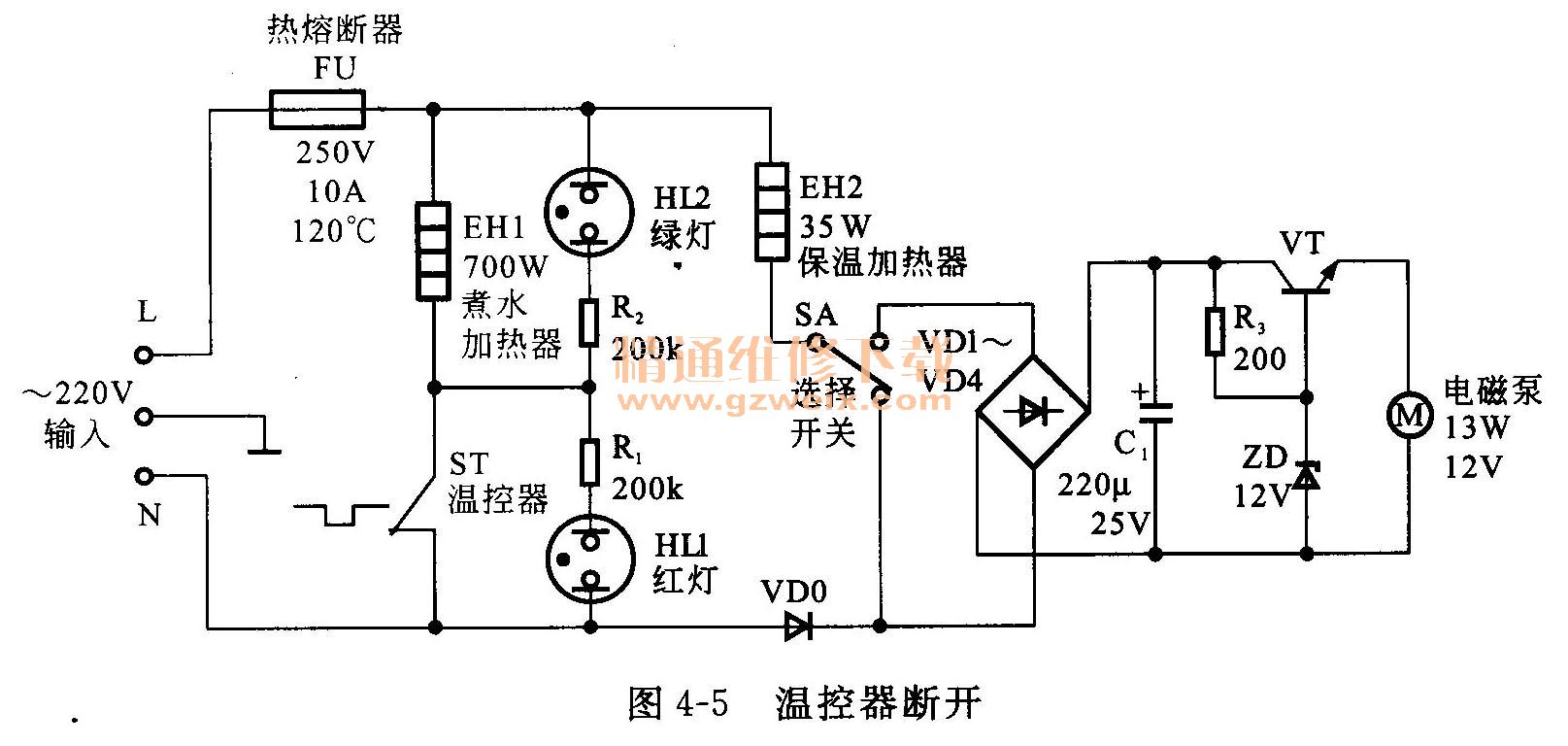

    当电热水壶中的水温上升到100℃时，温控器ST两触片分离断路。此时，切断电热水壶的供电电路，电热水壶进入保温状态，如图4-5所示。

    若在电路中的温控器损坏而不能自动断开的情况下，电热水壶中的煮水加热器不停的加热工作。此时，热熔断器表面的温度会不断上升，热熔断器熔断，起到保护电热水壶的作用。

    4．3看懂过热保护组件故障检修过程
    故障现象描述
    电热水壶加热的过程中，出现掉闸的现象，再次通电后，电热水壶无任何反应。
    电路分析指导

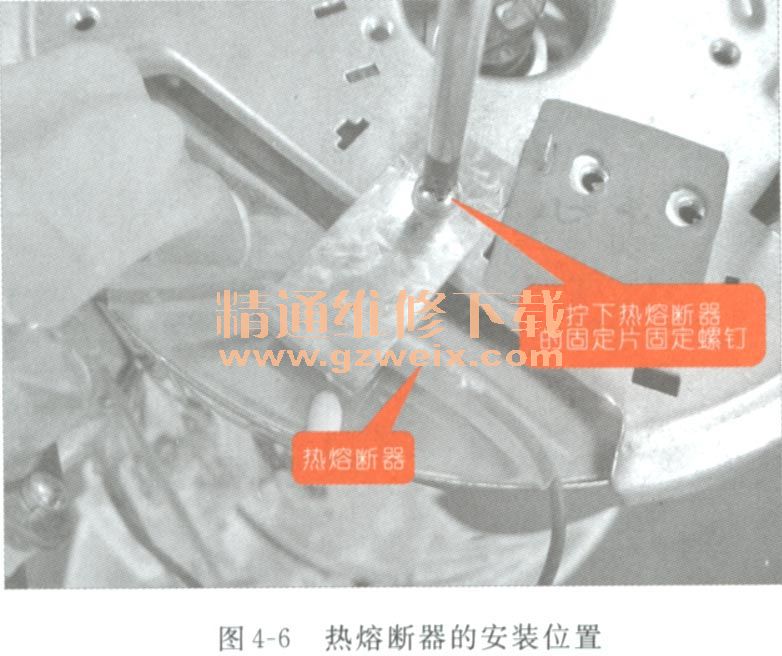

    将电热水壶的底部拆开后，找到热熔断器的安装位置，如图4-6所示。

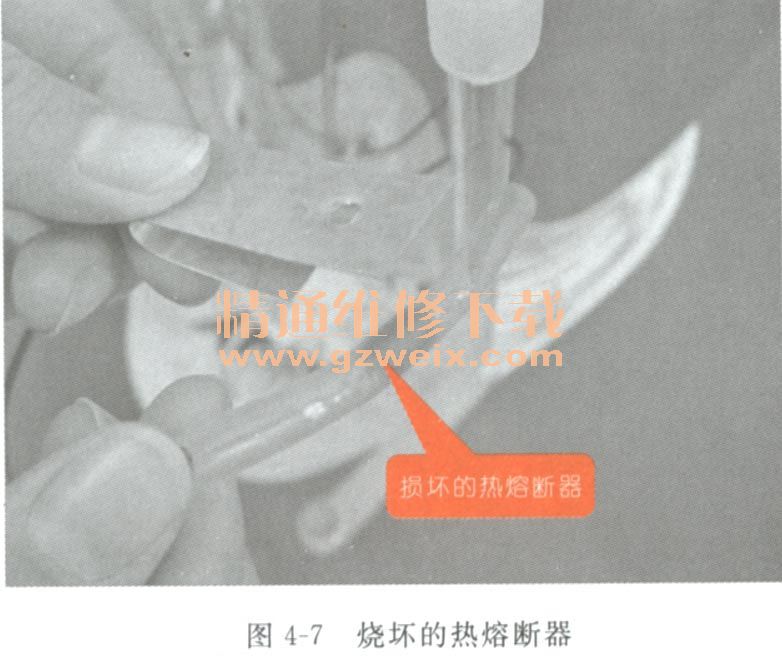

    取下热熔断器的固定片后，检查热熔断器的表面，发现热熔断器有被烧坏的现象，如图4-7所示。

    根据故障现象可知，电热水壶是在加热的过程中，出现跳闸的现象，因此，主要检测电热水壶的过热保护组件。
    电路检修指导
    电热水壶的过热保护组件主要位于其底部，在检修电热水壶的过程中，需将电热水壶的外壳拆卸后，检测电热水壶的过热保护组件。
（1）检测温控器之前，需将温控器的连接线拔下，如图4-8所示。

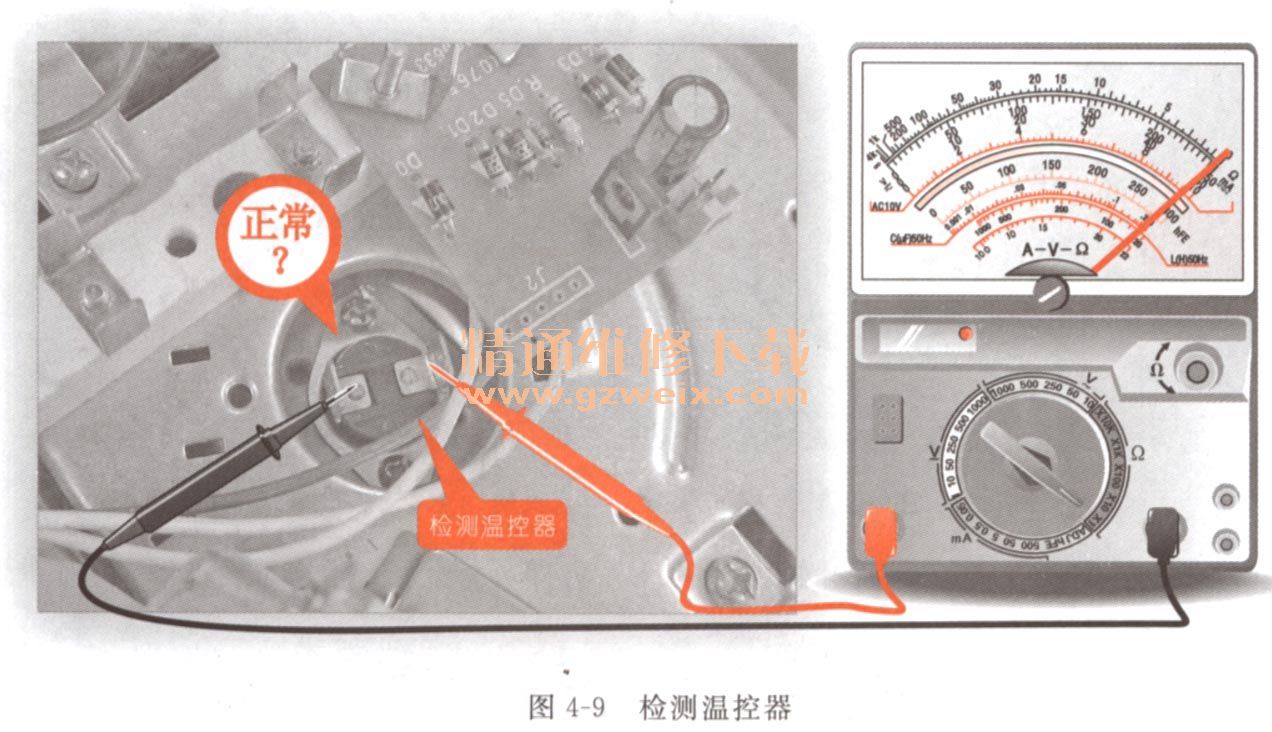

 （2）将万用表调整至“R×1Ω”挡，当电热水壶处于常温状态下，检测温控器的阻值，如图4-9所示。

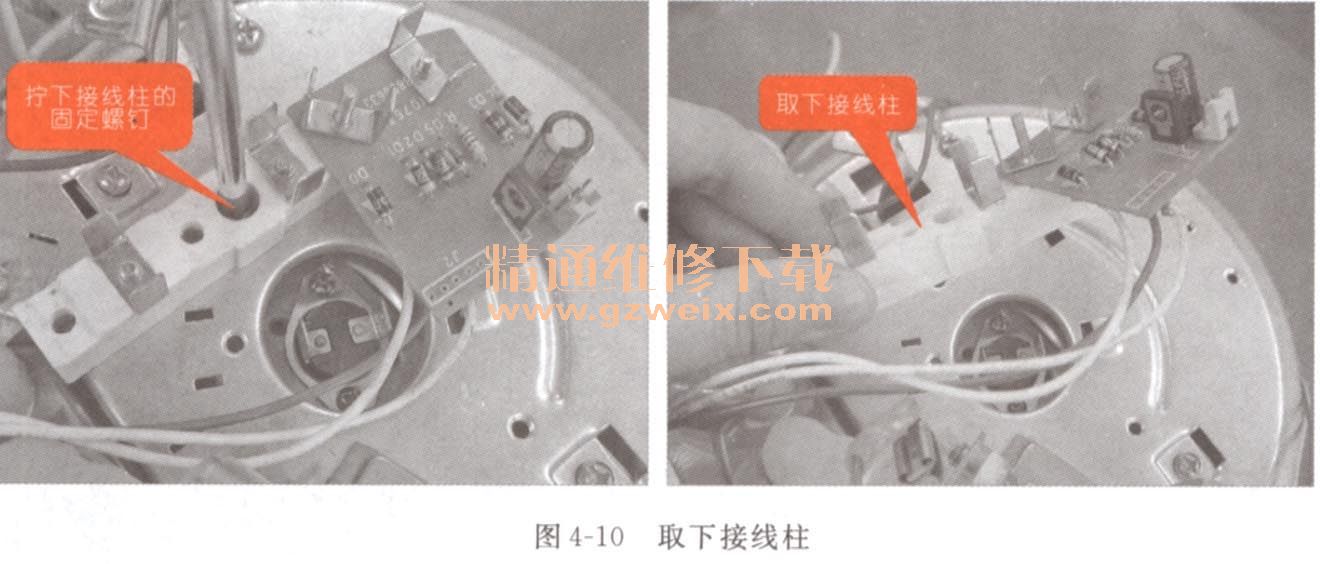

 （3）经检测温控器阻值为零，但此时，还不能判断温控器是否良好。需将温控器取下，进行进一步的检修。如图4-10所示，拧下接线柱的固定螺钉，即可将接线柱取下。

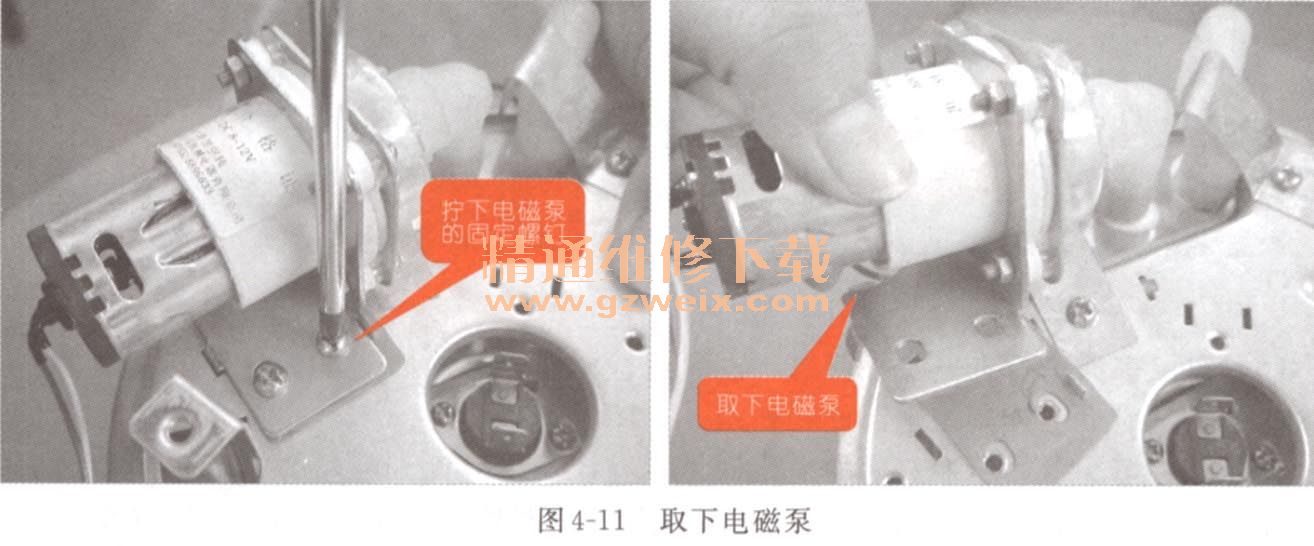

 （4）拧下电磁泵的固定螺钉后，将电磁泵从底盖上取下，如图4-11所示。

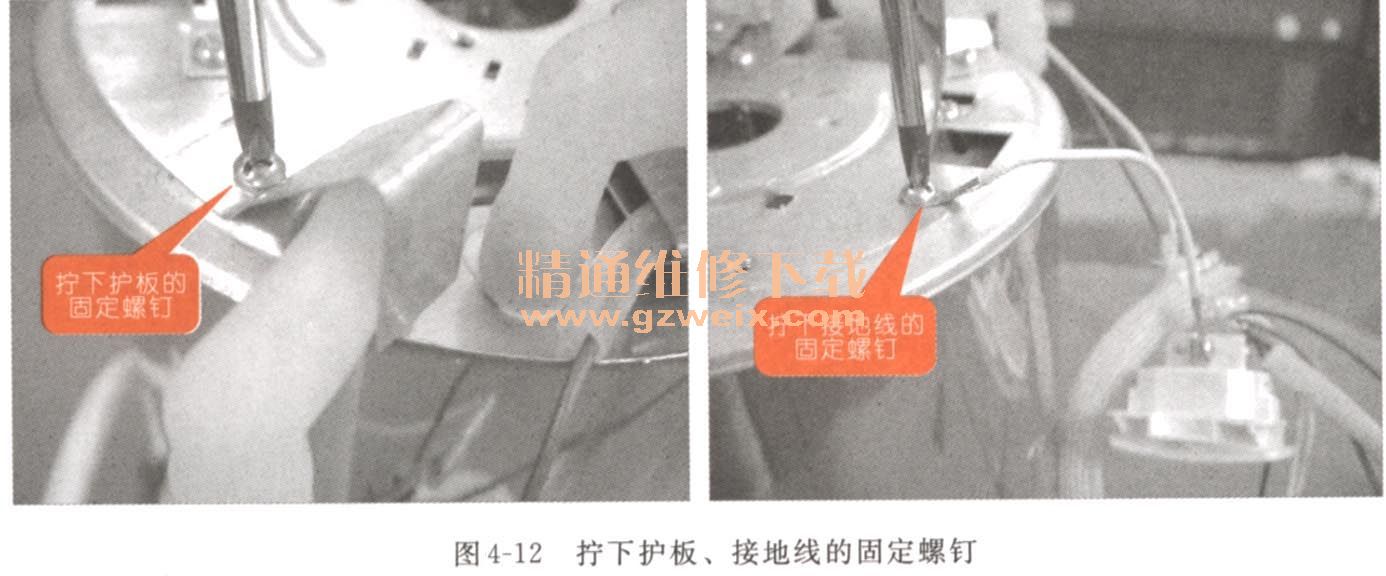

 （5）将护板、接地线的固定螺钉拧下，如图4-12所示。

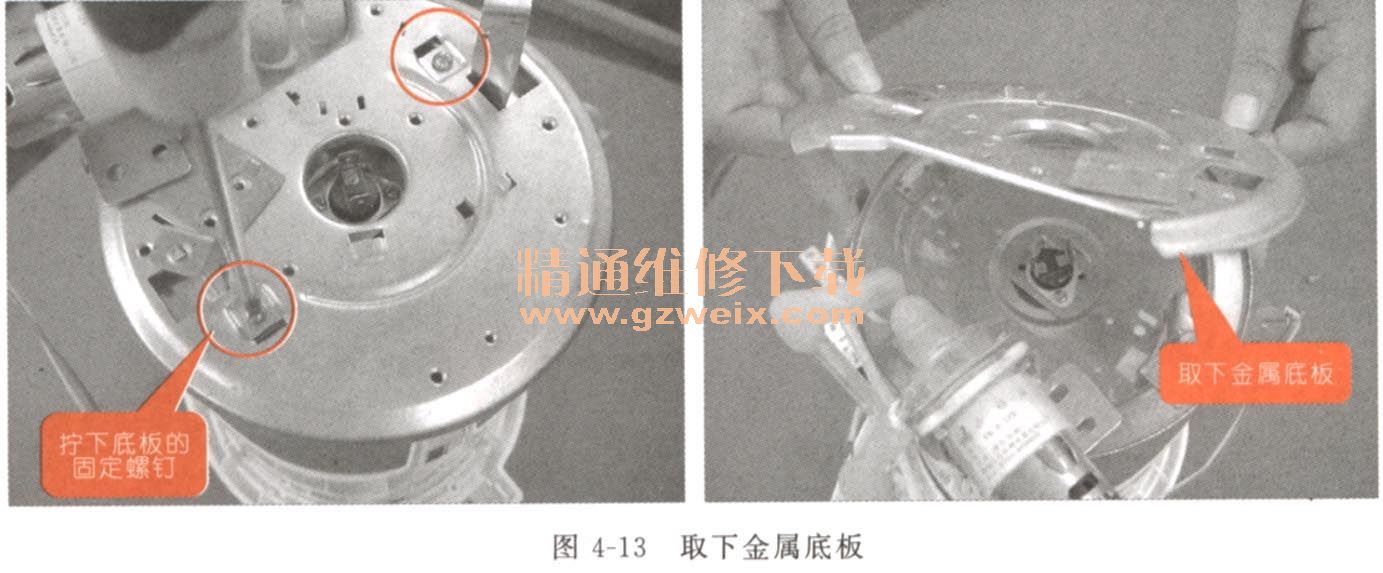

 （6）将电热水壶金属底板上的固定器件取下后，即可将金属底板取下，如图4-13所示。

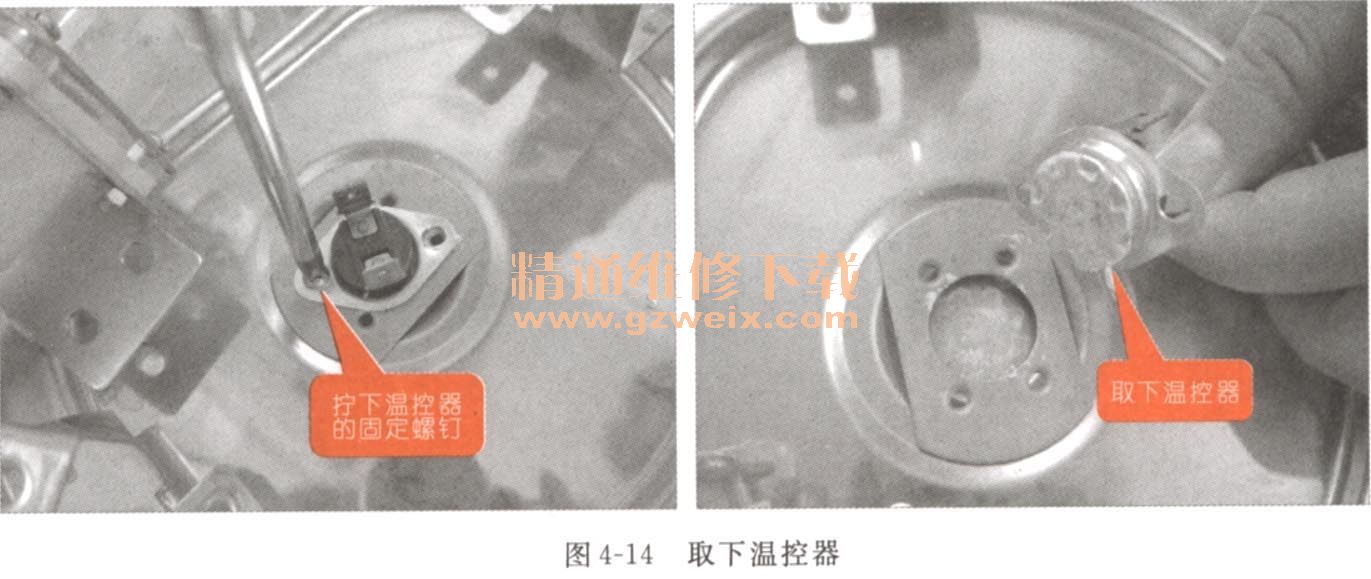

 （7）此时，即可将温控器取下，如图4-14所示。

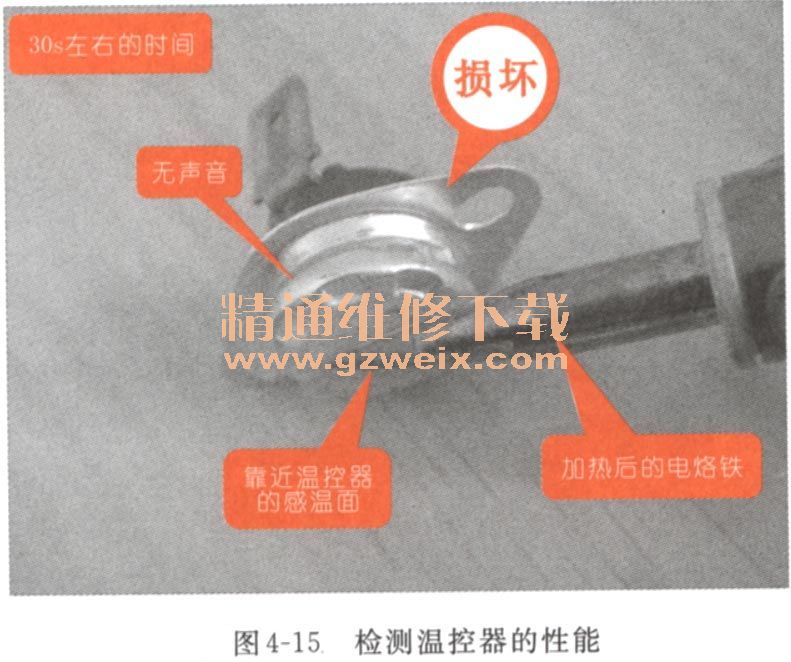

    （8）对温控器进行进一步检修时，主要是检测温控器的性能是否良好。使用加热一定温度的电烙铁靠近温控器的感温面，如图4-15所示。

    （9）正常情况下，当加热后的电烙铁靠近温控器感温面30s左右时，温控器内部的双金属片便于接线端分离，同时传出“嗒”的声音。但检测该温控器时，无声音传出，因此，表明温控器已经损坏，需将其更换。
    （10）该电热水壶更换温控器与热熔断器后，重新通电，检查电热水壶的工作情况，发现工作状态良好，表明故障排除。
