第三章 出水组件及其控制电路故障维修
3.1找到出水组件及其控制电路
3.1.1找到出水组件

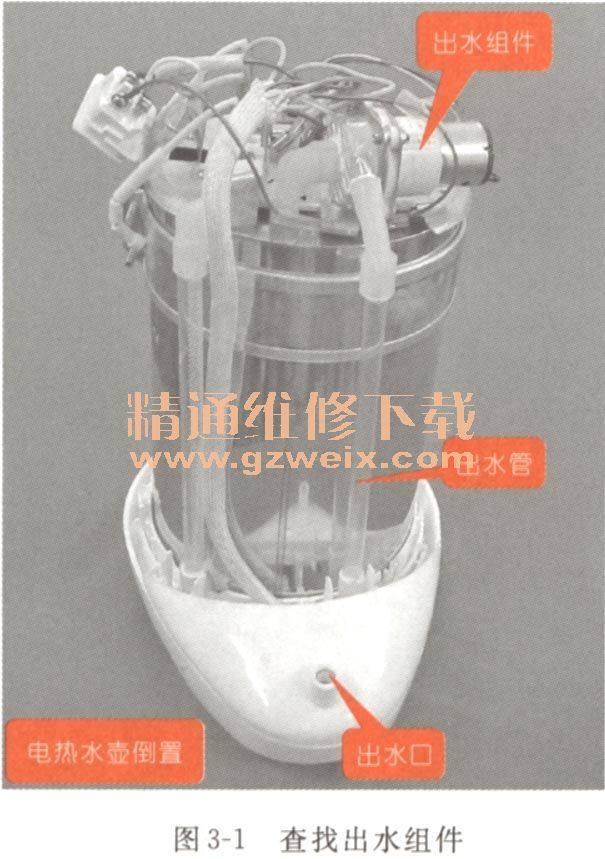

电热水壶的出水组件即电热水壶的出水开关，查找电热水壶的出水开关时，沿着出水口找出电热水壶的出水组件，如图3-1所示。
电热水壶的出水组件主要是由电磁泵、出水管、出水口等组成，其中，电磁泵是出水组件中的核心部件，如图3-2所示，为电磁泵的实物外形图。
如图3-3所示，为电磁泵的出水示意图。内胆中的水送入到电磁泵中， 借助电磁泵的吸力将水送到出水管中，由出水管输出到出水口。
3．1．2找到出水组件的控制电路

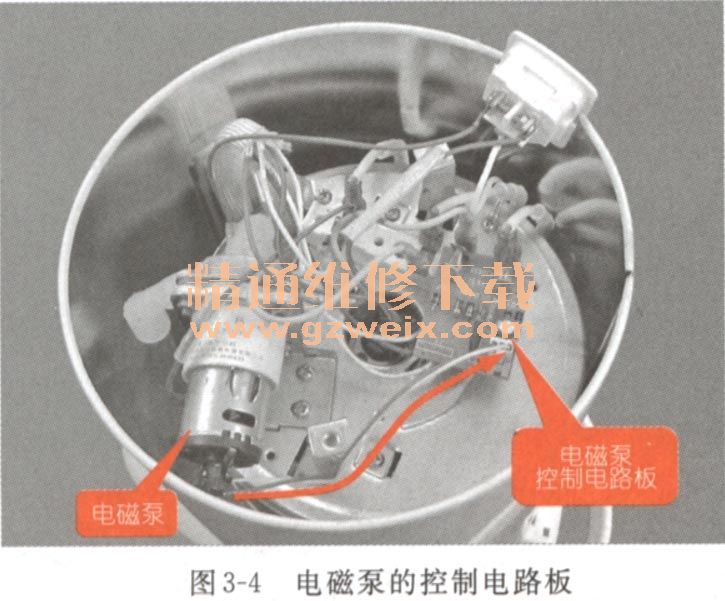

电热水壶的出水组件主要由其控制电路进行控制，查找出水组件的控制电路时，可先找出电磁泵的控制电路板，如图3-4所示。
找到电磁泵的控制电路后，可以通过电磁泵的导线接口，找到电磁泵的控制电路元器件，如图3-5所示。
电磁泵的工作状态主要由出泳开关控制，如图3-6所示，通过电热水壶的控制面板即可找到出水开关的安装位置。
3．2搞清出水组件控制电路的工作原理
如图3-7所示，为电磁泵的控制电路原理图。
1．按下出水开关后，出水开关SA接通③脚为泵电机的供电电路。
2．交流220V经保温加热器和VD0为桥式整流电路供电。
3．交流220V供电电压，经保温加热器降压和VD0半波整流后，再经过桥式整流电路（VD1～VD4）整 流后，输出直流低压，再由电容C1滤波后，送入到电磁泵的驱动电路，为电磁泵提供工作电压。
4．晶体管TV和稳压二极管ZD构成直流稳压电路电磁泵的电机供电，水波抽出。
3.3看懂出水组件及其控制电路故障检修过程
故障现象描述
电热水壶通电后，热水壶工作正常，但按下出水开关后，出水口没有水流出。
电路分析指导
如图3-8所示，为电热水壶的整机电路图。通过查看电热水壶的电路图，可知该电热水壶的出水控制组件出现故障。
电路检修指导
检修电热水壶的出水组件，主要检查电热水壶的电磁泵、电磁泵控制电路以及出水开关是否正常。
（1）按动电热水壶上盖的锁定钮，将电热水壶的上盖取下，如图3-9所示。
（2）拧下电热水壶底部的2个固定螺钉，如图3-10所示。
（3）拧下固定螺钉后，即可取下电热水壶底部的金属盖和塑料盖，如图3-11所示。
（4）将电热水壶的外壳取下来，如图3-12所示。
（5）取下电热水壶的外壳后，即可看到出水组件。检查电磁泵控制电路板中的元器件是否有烧坏的迹象，如图3-13所示。
（6）通过观察无法判断出损坏元器件，再检查电磁泵的密封效果是否良好，如图3-14所示。

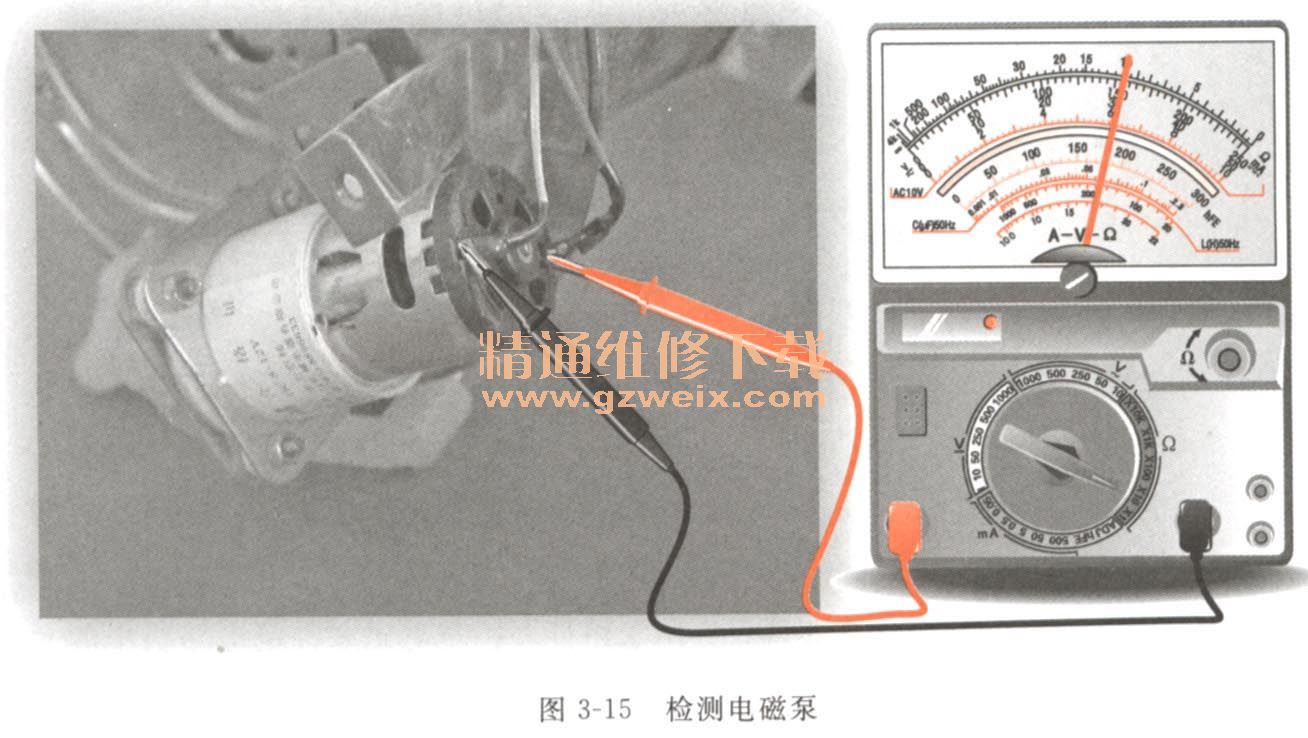

（7）经查看电磁泵进／出水管处的密封均良好，此时，应检查电磁泵是否损坏，如图3-15所示。

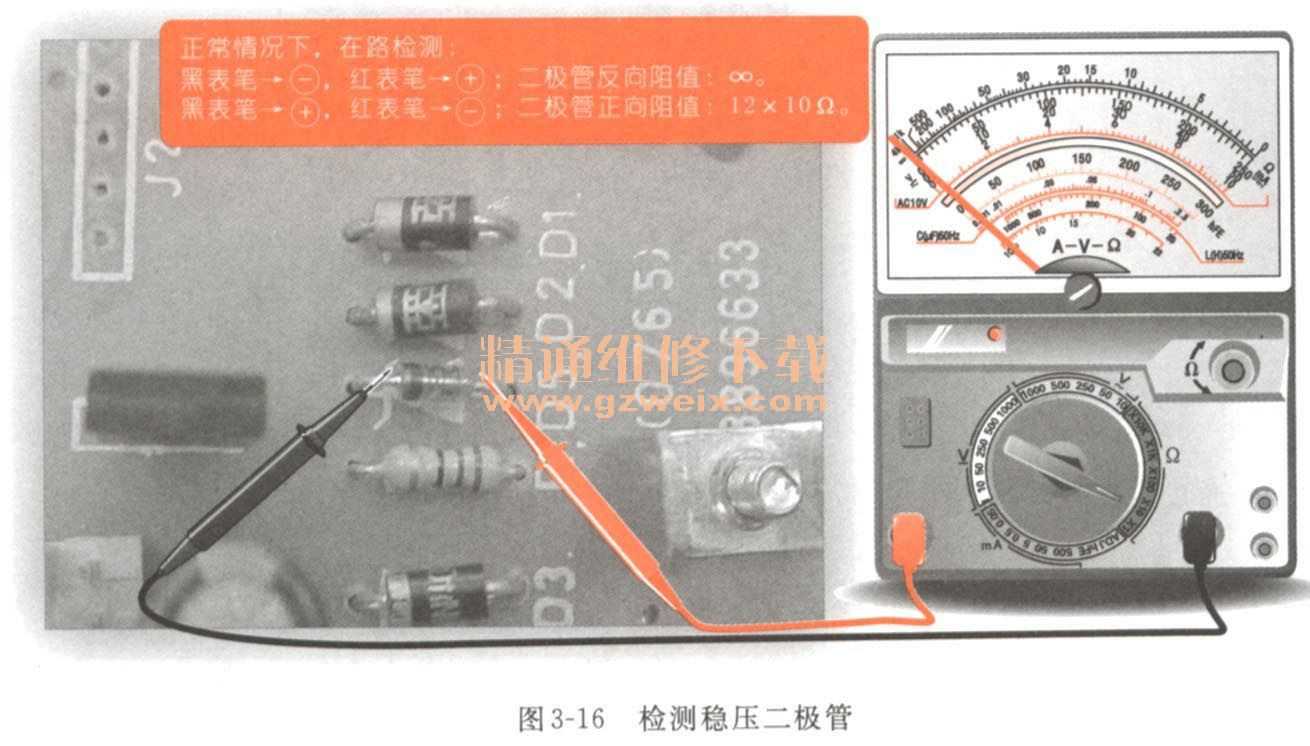

（8）经检测电磁泵正常。此时，应检测控制电路板中的器件是否有损坏。将万用表调整至“R×10Ω”挡，检测电路板上的稳压二极管，如图3-16所示。

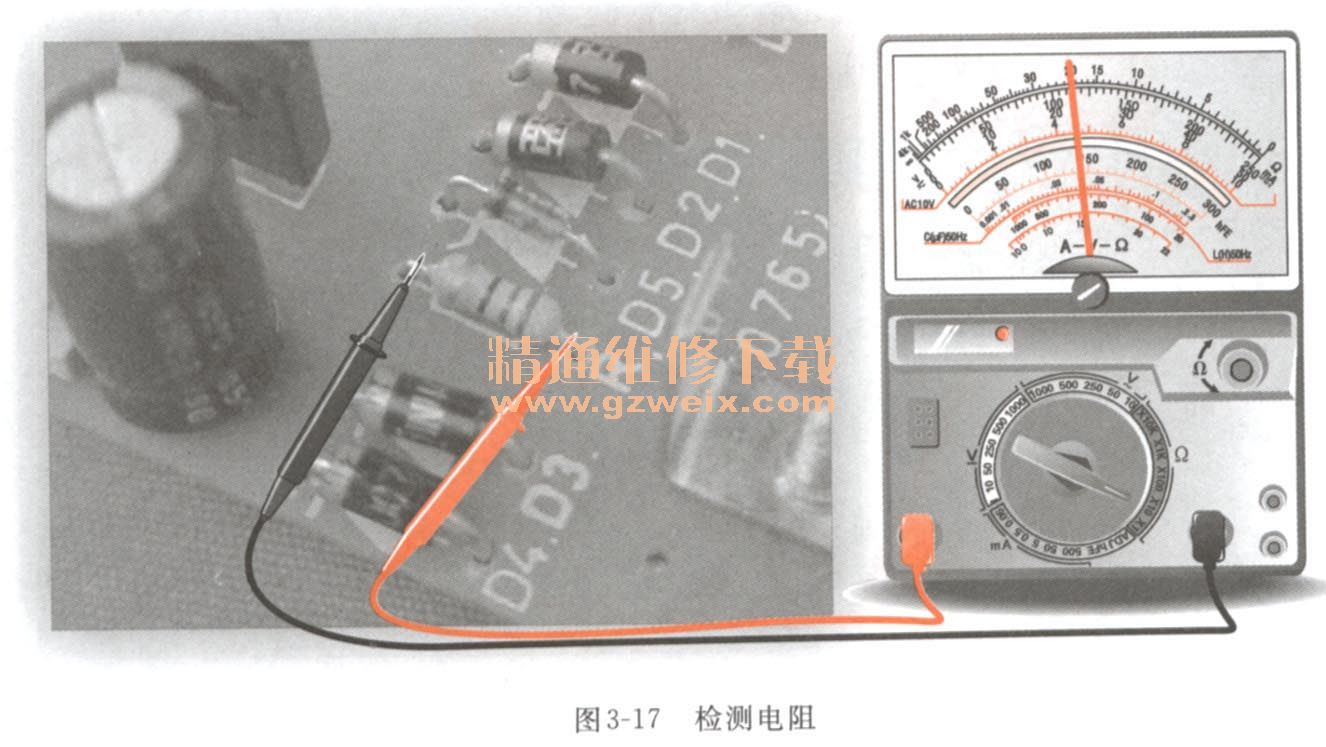

（9）经检测稳压二极管正常，此时，应检测电阻是否良好，如图3-17所示。

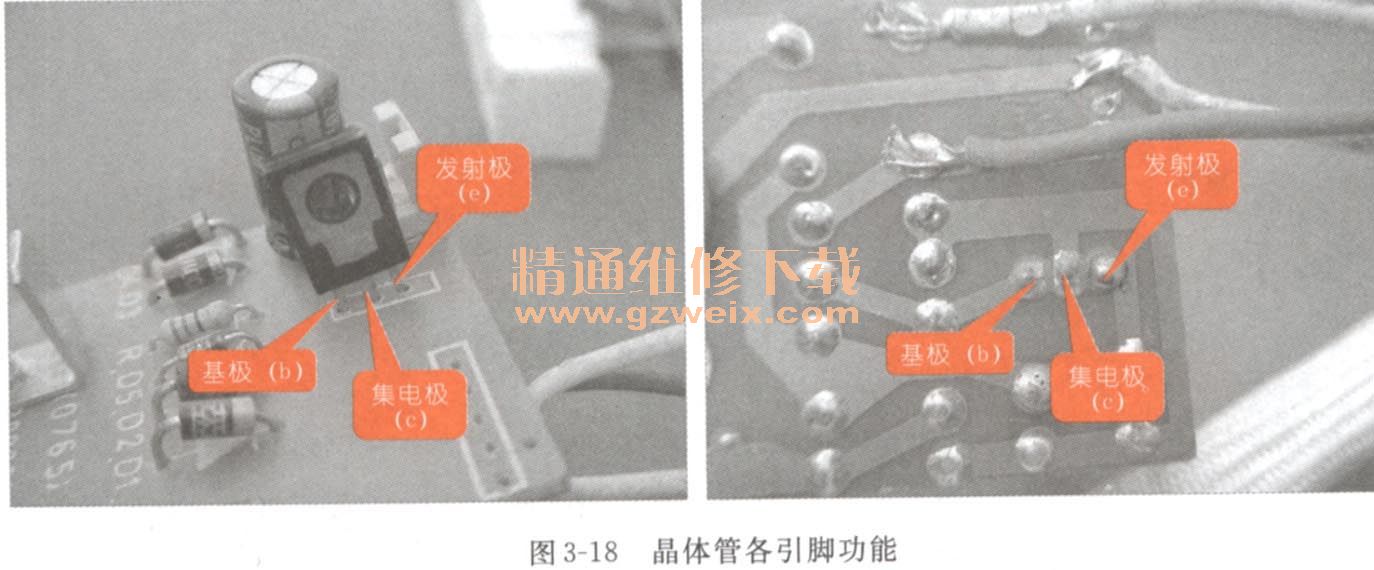

（10）经检测电阻正常，此时，可以通过电路图（或查找晶体管型号），判断出晶体管的各引脚功能，如图3-18所示。
（11）将万用表调整至“R×10Ω”挡，检测晶体管基极（b）与集电极（c）、发射极（e）之间的正反向阻抗，如图3-19所示。
（12）经检测晶体管正常。在控制电路中，由桥式整流电路输出直流电压，检测桥式整流电路中的二极管是否正常，如图3-20所示。
（13）经过检测后，发现控制电路板中的元器件均正常。此时，应检测出水开关是否正常。如图3-21所示，为出水开关的连接引线。

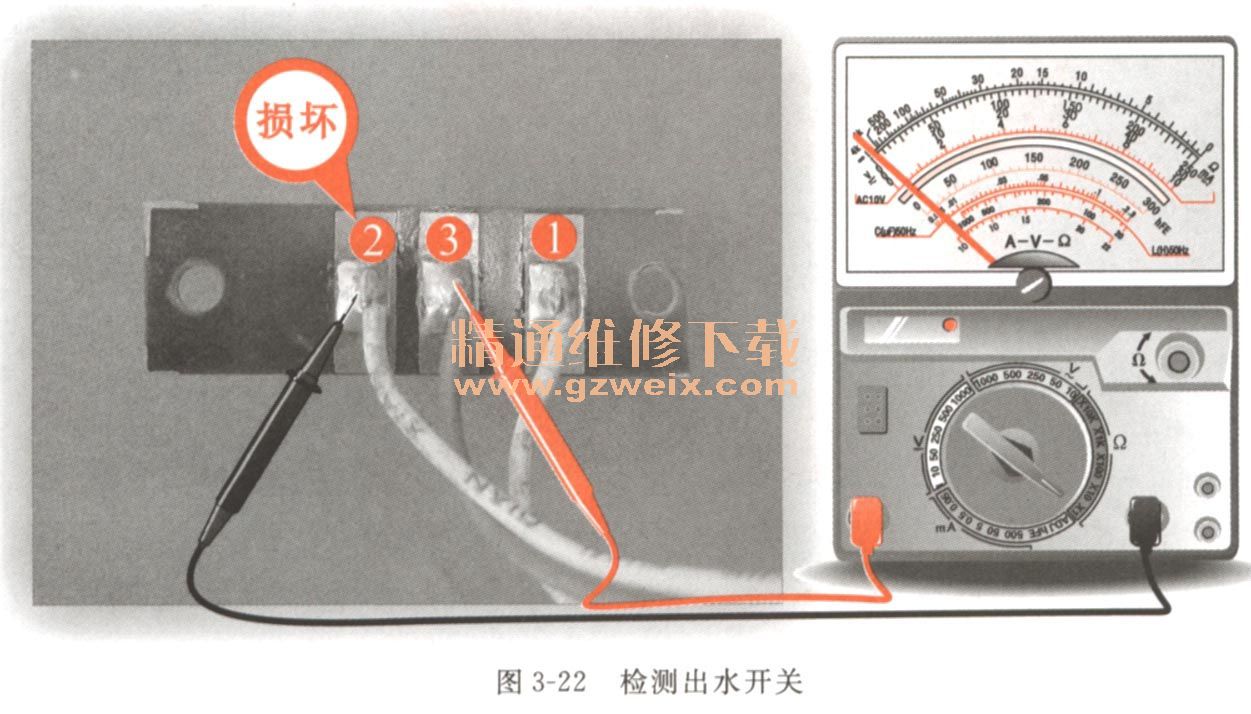

（14）按下出水开关的按键，检测出水开关的红色线3与白色线2之间的阻值，如图3-22所示。若出水开关正常，测得此时出水开关的阻值应为0Ω。开关在接通状态，引脚阻抗为无穷大，更换开关后故障排除。
