第二章 加热组件故障维修
2．1找到加热组件
电热水壶主要是由加热组件实现烧水功能，加热组件核心器件主要是加热器。查找加热组件时，需将热水壶进行拆卸后，根据热水壶的特点查找出加热组件的安装位置。但根据电热水的品牌、型号不同加热组件的安装方式也不同，如图2-1所示，为与壶身制成一体的加热组件（位于壶的底部）。

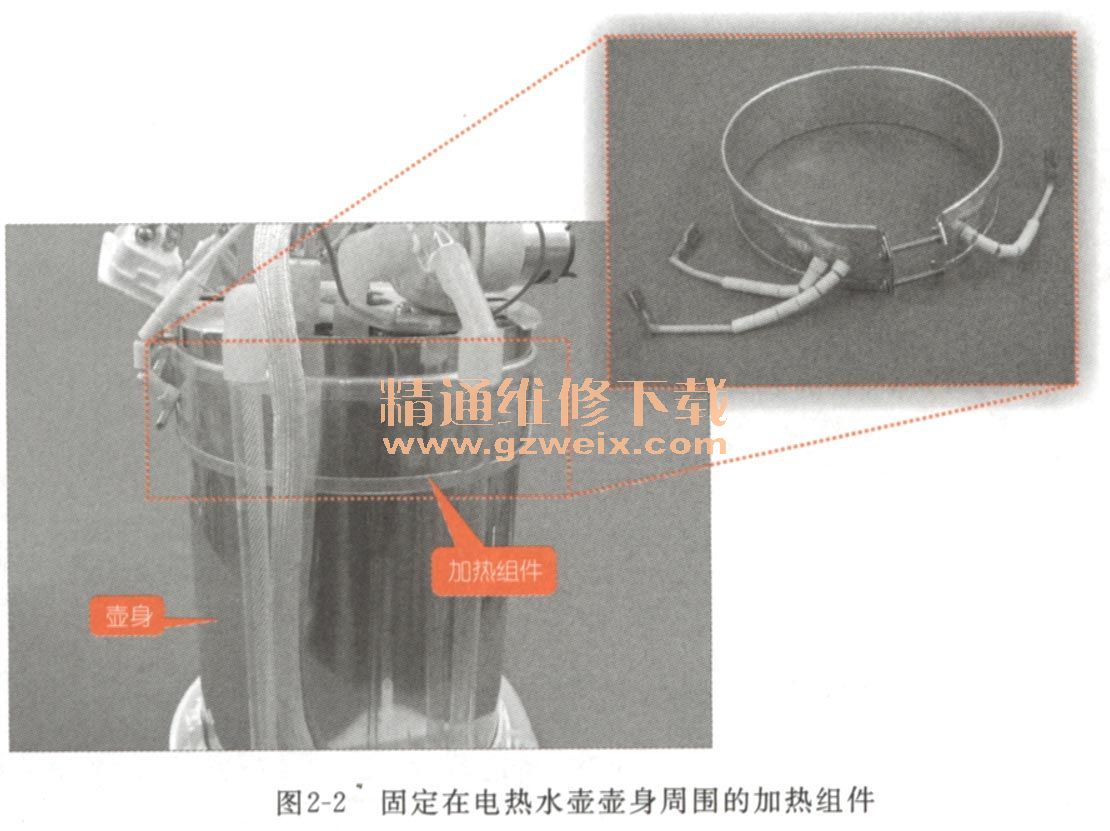

如图2-2所示，为固定在电热水壶壶身周围的加热组件。加热组件通过壶身将热量传给电热水壶内部的水，进行加热。
与电热水壶壶身制成一体的加热组件，只带有加热功能。然而根据电热水壶的加热要求，固定在电热水壶壶身周围需要使用两个加热器，即保温加热器和煮水加热器。因此，电热水壶的加热器有3个引脚。
2．2搞清加热组件的工作原理
加热组件主要由蒸汽式自动断电开关控制，如图2-3所示，为典型的加热组件加热原理图。
电热水壶的蒸汽式自动断电开关接通，电热水壶的煮水加热器供电电路便开始接通，交流220V开始为煮水加热器供电，电热水壶开始煮水工作。
当蒸汽自动开关断开后，电热水壶的煮水加热器的供电电路被切断，煮水加热器停止工作。
关键提示：
带有保温功能的电热水壶的电路结构和加热原理如图2-4所示。
电热水壶接通电源，交流220V便输入到电热水壶的煮水加热器、保温加热器的供电端，为加热供电。开始加热工作。当水开后，温度上升到100℃ ，温控器ST便断开，于是煮水加热器断电停止工作，而保温加热器仍处在供电状态进行保温加热。
2．3看懂加热组件故障检修过程
故障现象描述
电热水壶德昌牌DC-101A电热水壶，按下开关按键后，电热水壶不加热，加热指示灯亮。
电路分析指导
根据故障现象可知电热水壶的保险管正常，应主要检查电热水壶的加热器件。
电路检修指导
取下电热水壶的底座后，将电热水壶的壶身和底座分离，检查电热水壶的内部加热组件。
（1）使用螺丝刀将壶身底部的固定螺钉拧下，如图2-5所示。
（2）将电热水壶的壶身与底盖分离，分离时要注意电热水壶的导线，如图2-6所示。
（3）分离电热水壶的壶身后，首先查看电热水壶的加热器导线连接是否良好，如图2-7所示。

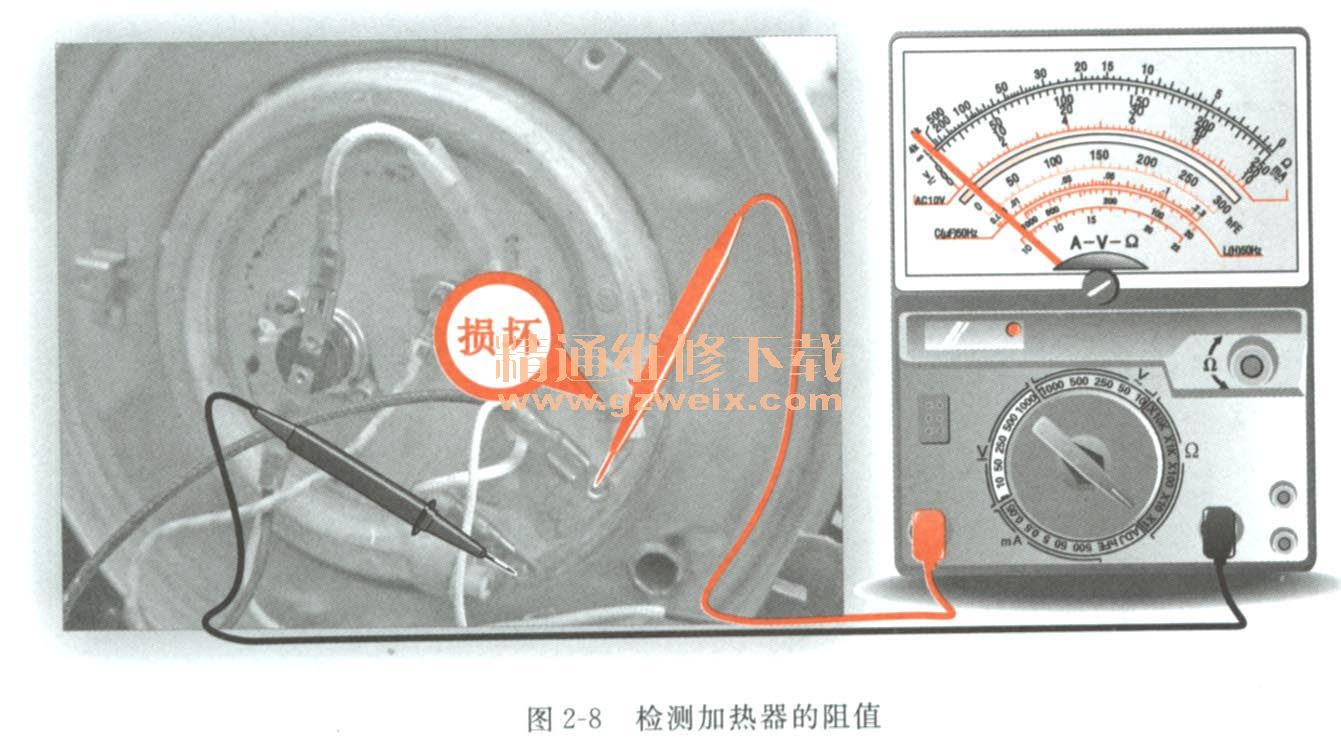

（4）经检查加热器的导线连接良好。将万用表调整至“R×1Ω”挡，分别检测温控器和加热器的阻值，如图2-8所示。加热器正常情况下，应可以测得260左右的阻值。温控器常温下应为0Ω。
（5）经检测，加热器的阻值正常，温控器的阻值为无穷大，此时表明加热器已经损坏。
（6）在检修的过程中，加热器阻值出现无穷大，还有可能是由于加热器的连接端断裂导致加热器阻值不正常，需检查后对加热器的连接端进行检修，再次检测加热器的阻值。从而，排除加热器所引起的故障。
