3．伽马电压缓冲电路

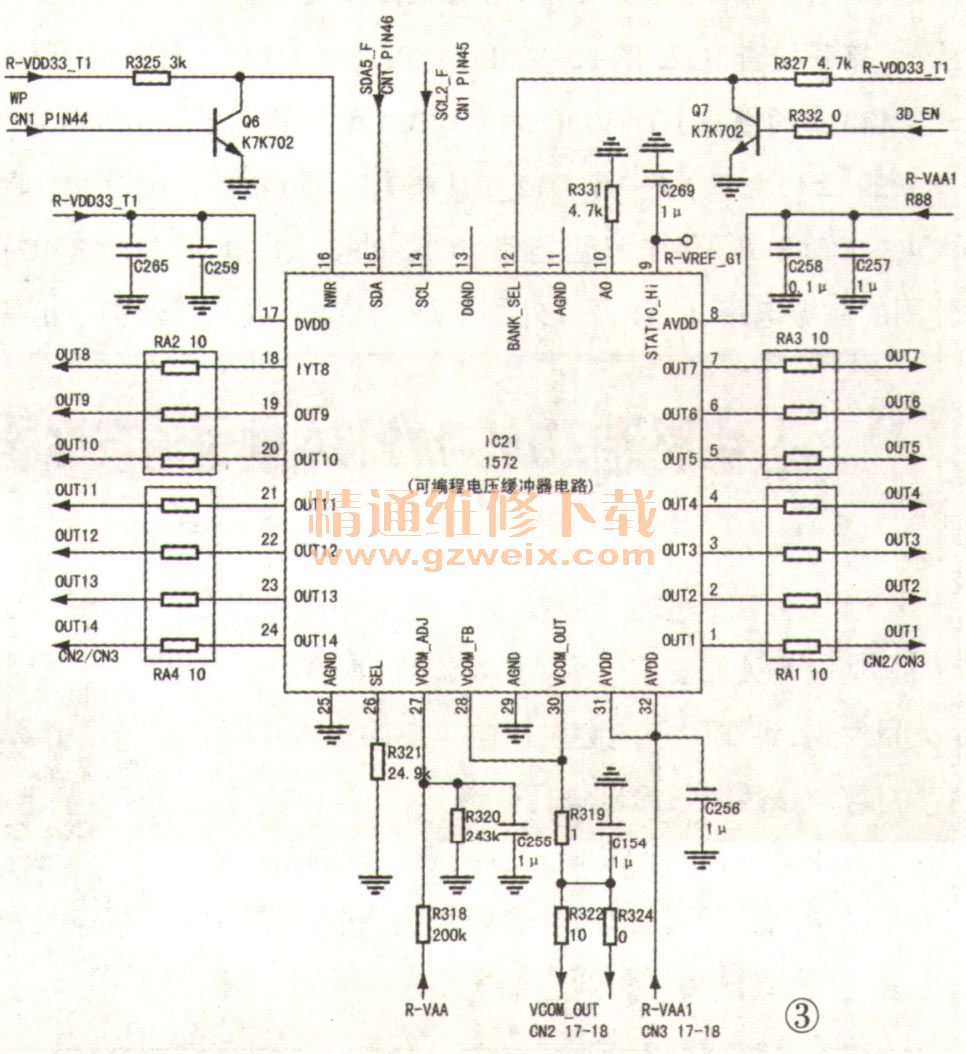

    该板伽马电压缓冲电路如图3所示，IC21（1572）是可编程伽马电压缓冲器。当电源管理电路给IC21的⑧、31、32脚送来R-VAA1供电，给17脚送来R-VDD33＿T1供电后，在I2C（14、15脚）、NWR（16脚）、A0（⑩脚）信号的控制下，IC21内部电路工作；在⑨、12脚信号的控制下，①～⑦、18～24脚输出伽马电压给源极驱动电路，以进行伽马校正。

    4.VGH供电变换电路

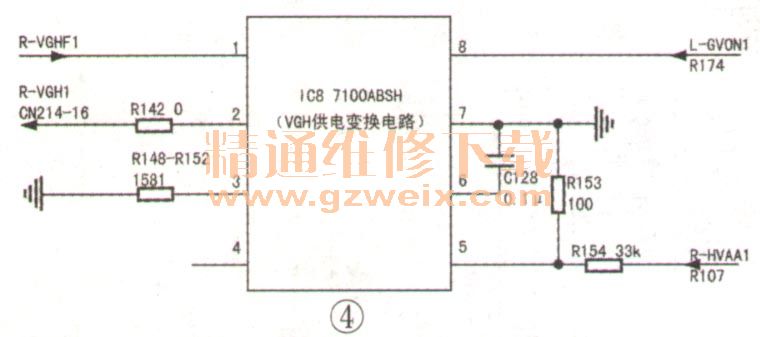

    该板VGH供电变换电路如图4所示，IC8（7100ABSH）是VGH供电变换集成电路。

    IC8的⑤脚得到R-HVAA1供电后，内部电路工作在默认状态。当IC8⑧脚输入L-GVON1信号后，IC8①脚输入的R-VGHF1供电经内部电路变换，从②脚输出R-VGH1供电，为栅极驱动电路的输出缓冲器供电。

    二、常见故障检修
    1．黑屏
    首先检查主板来的V-By-One信号是否正常，然后检查电源管理电路各输出供电是否正常（若某供电异常，则需按照前面介绍的方法进行检修），接着检查IC22的R-VDD33＿T1（测C142或C143上的电压）、L-VDD 18（测IC1的输出脚或R29上的电压）、L-VDD 12J1（测IC5的⑩脚或L5上的电压）供电是否正常，IC22的③、④脚外围的晶振电路、IC11及其外围电路、IC22的＠、128脚的I2C总线电路、IC11及其外围电路是否正常，再接着检查IC21（⑧、31、32脚的R-VDD3＿T1供电，17脚的R-VAA1供电，14、15脚的I2C总线、16脚的nWR、⑩脚的A0、⑨脚的R-VREF＿G1/缓冲器使能、12脚的BANK SEL/槽选择）、IC8及其外围电路（⑤脚的R-HVAA1供电，⑧脚的L-GVON1信号，①脚的R-VGHF1供电）是否正常，若仍不正常，最后代换IC22。
    2．白屏
    首先检查主板送来的V-By-One信号是否正常，然后检查电源管理电路各输出供电是否正常（若某供电异常，则需按照前面4页中介绍的方法进行检修），接着检查IC22的R-VDD33＿T1（测C 142或C143上的电压）、L-VDD18（测IC1的输出脚或R29上的电压）、L-VDD12＿T1（测IC5的⑩脚或L5上的电压）供电是否正常，紧接着检查IC11、IC21、ICS及其外围电路是否正常，若仍不正常，最后代换IC22。
