三洋32CE66OLED液晶彩电开关电源原理详解

来源：本站整理作者：佚名 2017-04-06 09:42:31

    三洋32CE66OLED液晶彩电（MS82S机心）采用的电源板，型号为SHG3206A-101 H 81-PBE032-PW1/2，为集开关电源与LED背光灯驱动电路合二为一的电路板。其中开关电源部分以驱动控制集成电路LD7750RGR（U1）和大功率MOSFET开关管Q4为核心组成，产生3. 3V和受控的24V电压，为主板和背光灯供电部分供电；LED背光灯电路由驱动控制电路MP3389（IC3）和开关管Q101、Q102为核心组成，为6条LED背光灯串供电。

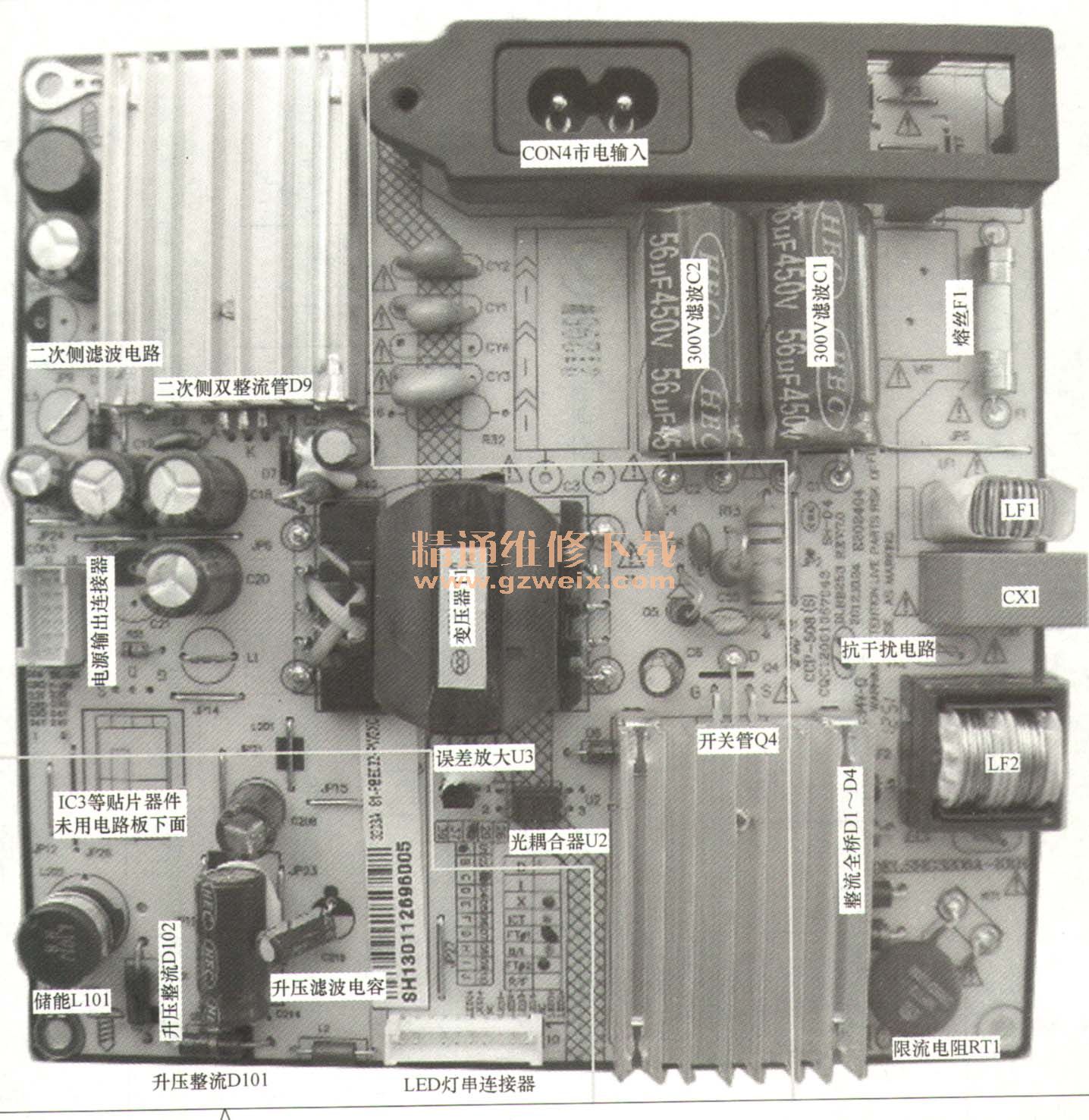

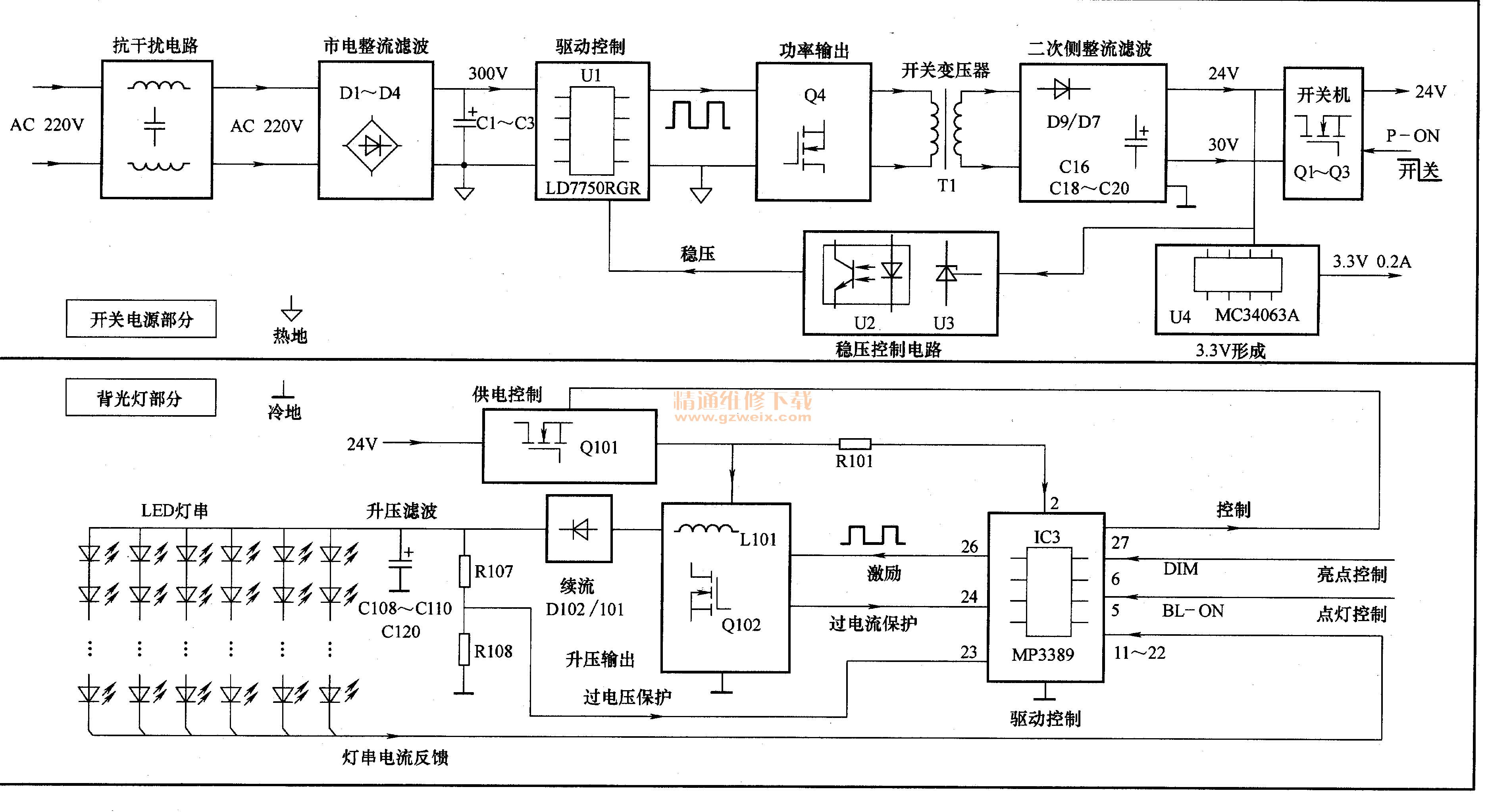

    三洋32CE66OLED液晶彩电的电源＋背光灯板实物图解如图8-12所示，电路组成框图如图8-13所示。由电源部分和背光灯电路两部分组成：一是以U1（LD7750 RGR）为核心组成的开关电源，为主板和逆变器电路提供24V和3. 3V电压；二是以IC3（MP3389）为核心组成的LED背光灯驱动电路，产生36～42V电压，将6条LED背光灯串点亮。开关机电路对开关电源输出的24V电压和LED驱动电路的点灯、亮度进行控制控制。

    1．开关电源电路
    三洋32CE66OLED液晶彩电的电源板电源部分电路如图8-14所示，由驱动控制电路LD7750RGR（U1）、MOSFET开关管Q4（25 K3115 B）、开关变压器T1、取样误差放大电路U3（AZ431）、光耦合器U2（PC817）等元器件组成主电源，产生24V电压，该电压一是经厚膜电路U4（MC34063 A）DC-DC降压后产生3. 3V电压，经连接器CON3的7、8脚输出，向主电路板供电；二是经开关机控制的Q1～Q3控制后，输出24V电压，为主板负载电路和电源板上的LED背光灯电路供电。
