创维S9300系列OLED彩电（8S87机芯）电路分析与故障检修（上）

来源：家电维修作者：佚名 2017-03-28 09:52:53

    一、单元电路
    1．主板电路
   （1）＋3.3V_STB供电稳压电路

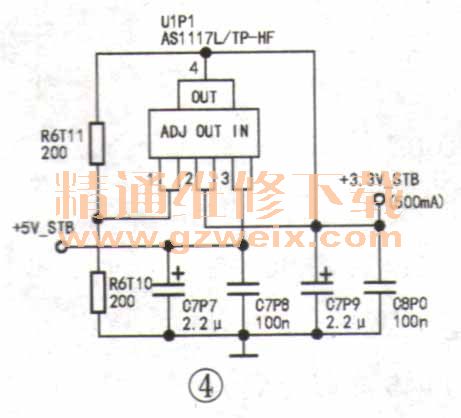

    该电路如图4所示，电源板上副电源电路送来的＋5V STB电压经稳压器UlP1（AMS117L/TR-HF）稳压，得到＋3.3V_STB供电，给U100中的待机CPU供电。

   （2）开／关机控制电路

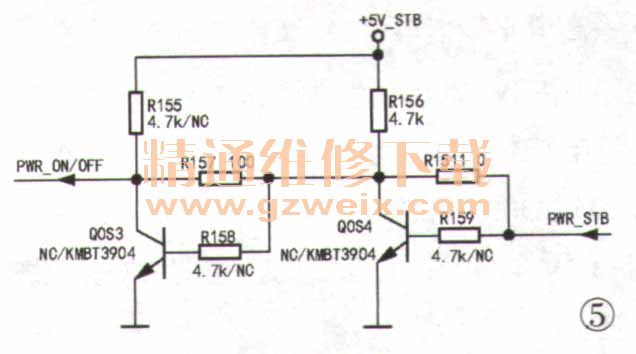

    该电路如图5所示，U100正常工作后，其C2脚输出M PWR-ON/OFF开机信号（高电平），则QOS4的集电极为低电平，QOS3截止，其集电极输出高电平开机信号，经插座CNOS1的④脚送往电源板，电源板正常工作，输出12V、24V电压。

   （3）复位电路
    该电路如图6所示，在开机瞬间，＋5V STB电压分两路送给复位电路：一路经DOR1给COR2充电，待充满电后给QOR5的发射极供电；另一路经ROR2给COR6充电，待充满后经R1R0给QOR5的基极供电。上电后QOR5由截止变为饱和导通，随着COR6不断充电，QOR5会由饱和导通变为截止，即U1的复位脚（B1）的电平变化是：低电平→高电平→低电平，从而完成高电平复位。

   （4）＋1.2V CORE供电产生电路
    该电路如图7所示，电源板送来的＋12V NOR电压加到UOP2为核心的DC/DC变换电路上变换得到＋1.2V CORE电压，作为主芯片内核电路的工作电压。
