（8）过热保护电路
    STR-W6765的内部设有温度检测电路，当内部温度升到150℃，并持续80μs以上时，STR-W6765内部过热保护电路启动，开关电源停振，开关电源停止工作。
   （9）延迟导通电路
    STR-W6765的7脚另一个作用是延迟电压控制输入，延迟导通的时间取决于7脚外部的CE23的容量和TE62的5-6绕组感应电压与STR-W6765的7脚之间的反馈电路。在开关电源变压器一次绕组能量泄放完时，通过延迟电路中的CE23储能不能很快消失的原理，使开关管在振荡开始后的一段时间后导通，从而使得场效应晶体管在导通期间损耗功率最小。
    3．主电源电路

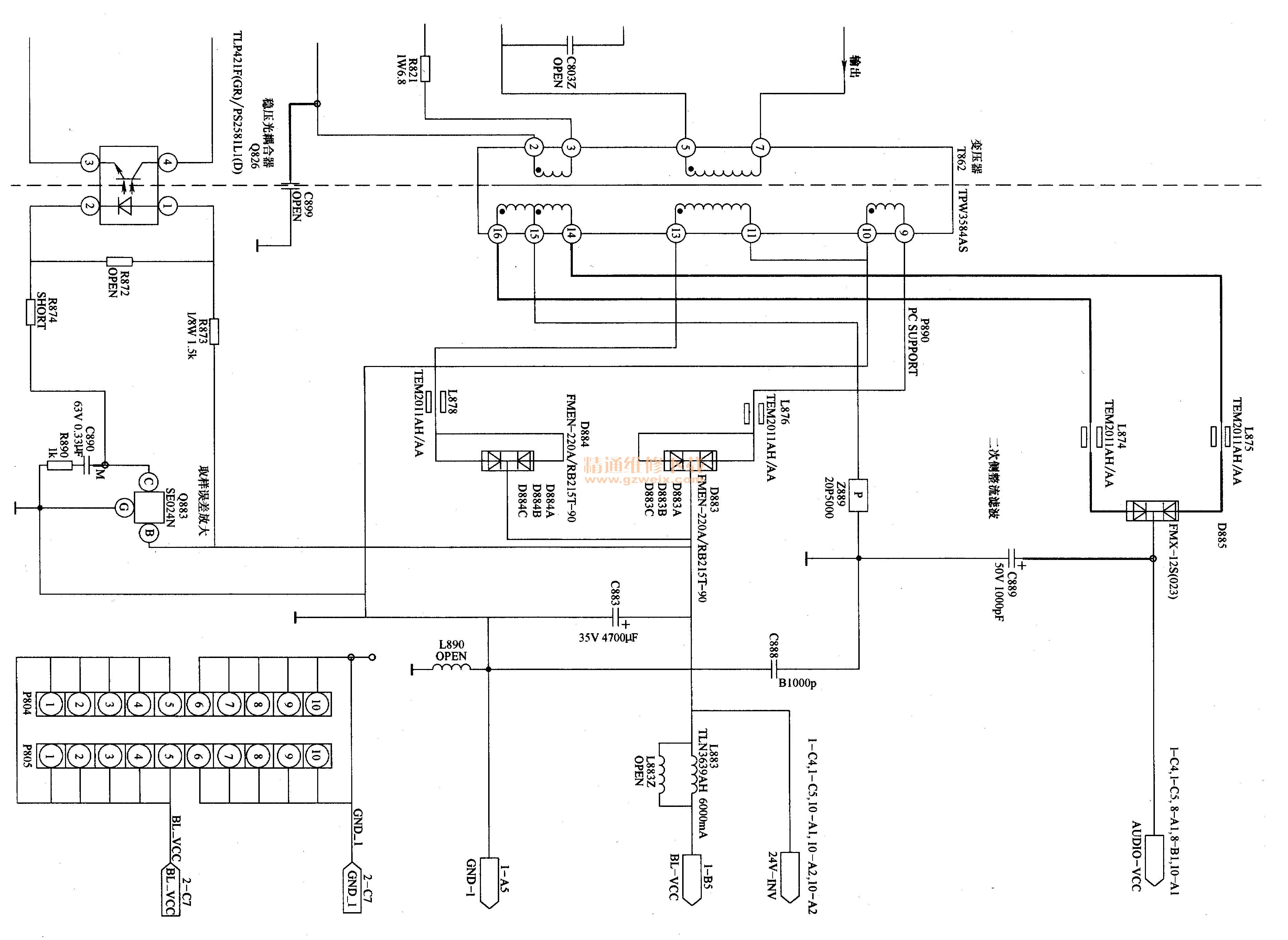

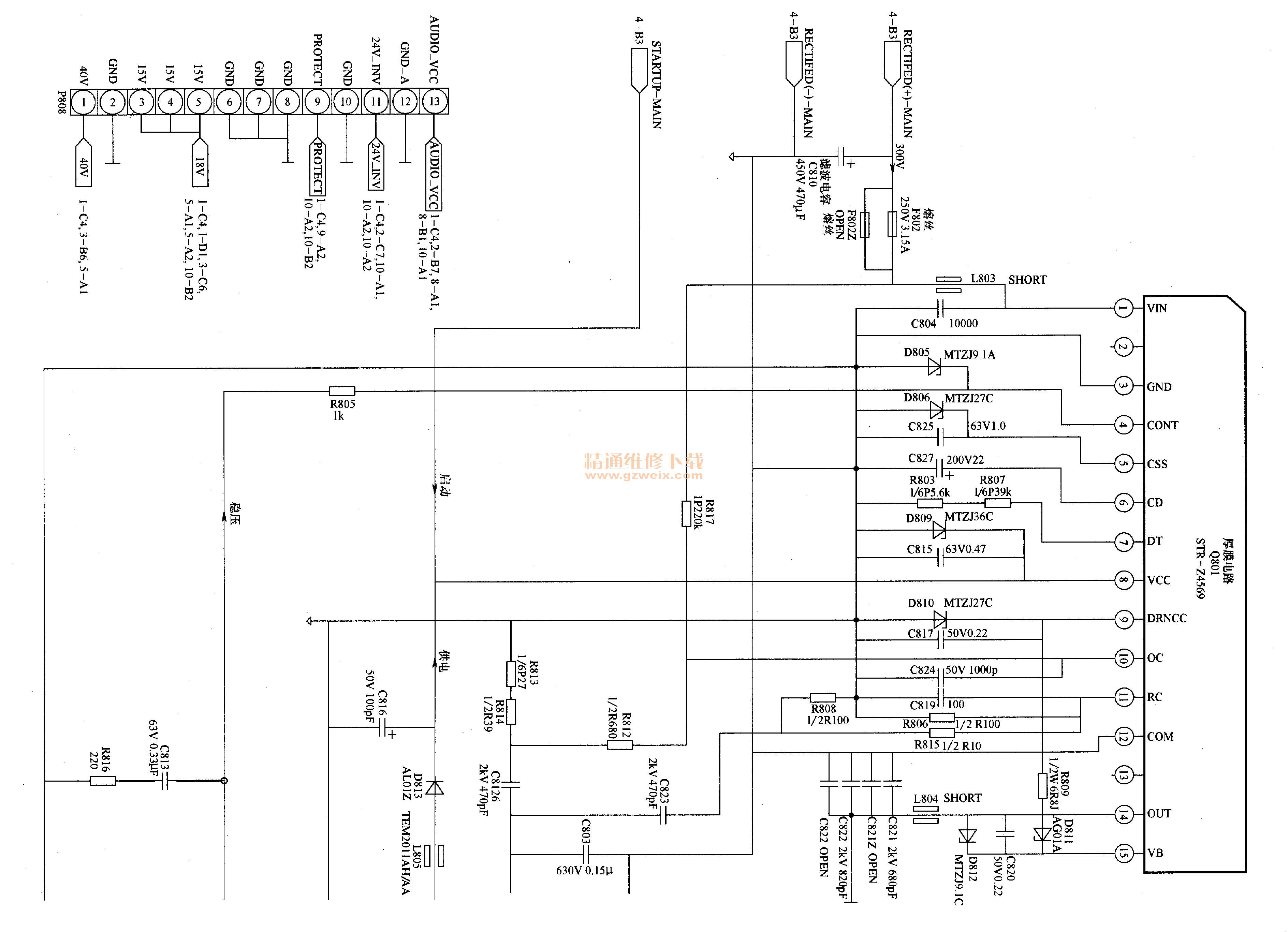

    东芝26WL66C液晶彩电电源板的主电源电路如图6-7所示。它由内含振荡驱动和半桥式输出电路MOSFET开关管的厚膜电路STR-ZZ4569（Q801）、变压器T862、稳压电路误差放大器SE024N（Q883）、光耦合器TLP421 F/PS2581 L（Q826）为核心组成。遥控开机后启动工作，产生24V-INV、BL-VCC和AUDIO-VCC电压，为主板、背光灯逆变器板和伴音功放供电。


（1）STR-24569简介

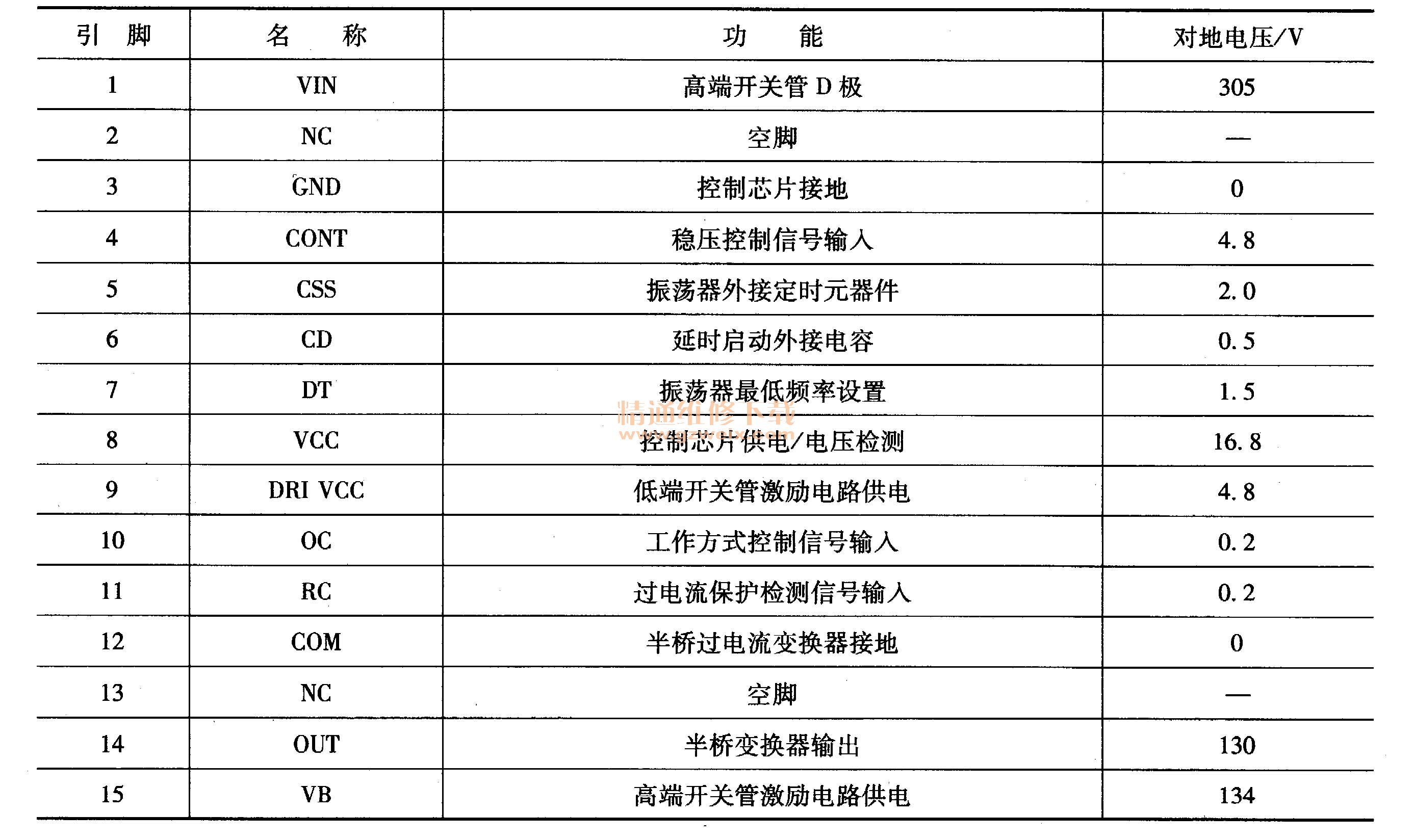

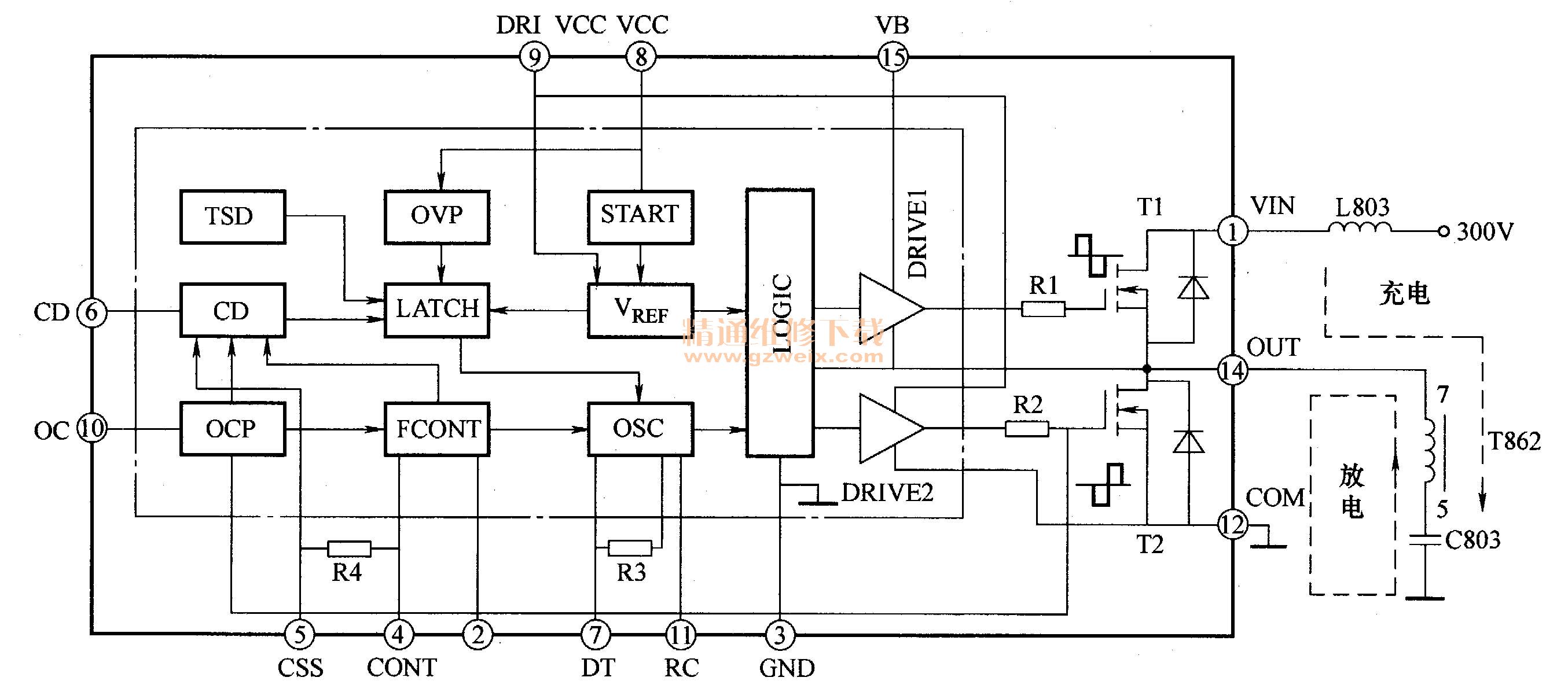

    STR-24569是三肯公司开发的半桥式开关电源厚膜电路。其内部电路框图如图6-8所示，内含振荡器、启动、逻辑、激励电路和大功率场效应晶体管，具有过电压、过电流、过热保护和延时保护功能。STR-24569的引脚功能和对地电压见表6-2。



   （2）启动工作过程
    遥控开机后，继电器SR81吸合，AC 220V市电经SR81送到主整流滤波电路D801、C810，整流滤波后产生的300V电压为主电源供电，加到厚膜电路STR-24569的1脚，同时AC 220V市电经R828、R827为STR-24569的8脚提供启动电压，主电源启动工作。STR-24569的7、11脚外部元件R807、R803、C819与内部OSC电路组成脉冲振荡器，产生的方波脉冲由逻辑电路整形处理，得到两路相序相反的方波，经过DRIVE激励放大，加到MOS-FET管TI和T2的G极，推挽输出后在开关变压器上产生交流电压。
    STR-24569内部振荡电路产生的脉冲电压推动内部半桥式输出电路MOSFET开关管轮流导通、截止，其脉冲电流在变压器T862中产生感应电压，一次侧的感应电压经整流滤波后产生24V-INV、BL-VCC和AUDIO-VCC电压，24V-INV经连接器P808的11脚输出，AUDI-0-VCC经连接器P808的13脚输出，为主板和伴音功放电路供电，BL-VCC经连接器P804/P805的5-10脚输出，为背光灯板供电。
