飞利浦47PFL7422液晶彩电电源板维修详解
来源:本站整理  作者:佚名  2016-01-20 16:34:40

    飞利浦47PFL7422液晶彩电采用的电源板,型号为71512454-1或71512454-2,配合LC470 WU4或V470 H 1-L03液晶显示屏。主、副电源驱动控制电路均采用绿色芯片TEA 1507 P 、PFC驱动控制电路采用SG6961。飞利浦47PFL7422液晶彩电开关电源由两组开关电源组成。由IC904(TEA1507P)组成的开关电源用来产生24V电压,主要供给音频功放和ITV电路板。由IC907(TEA1507P)组成的开关电源用来产生12V电压,12V电源为主电源,负责向机内的其他电路和DC/DC电路供电。
    1.1 电源板原理精讲

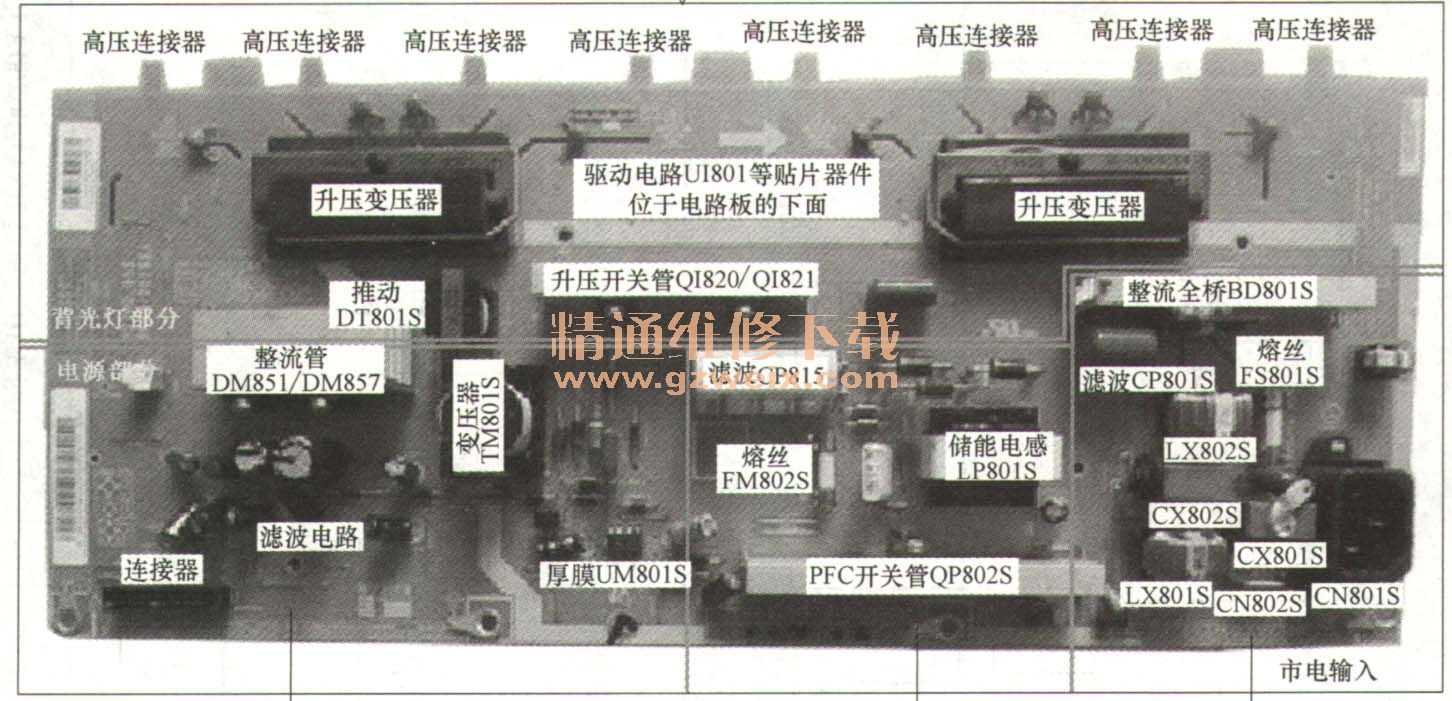

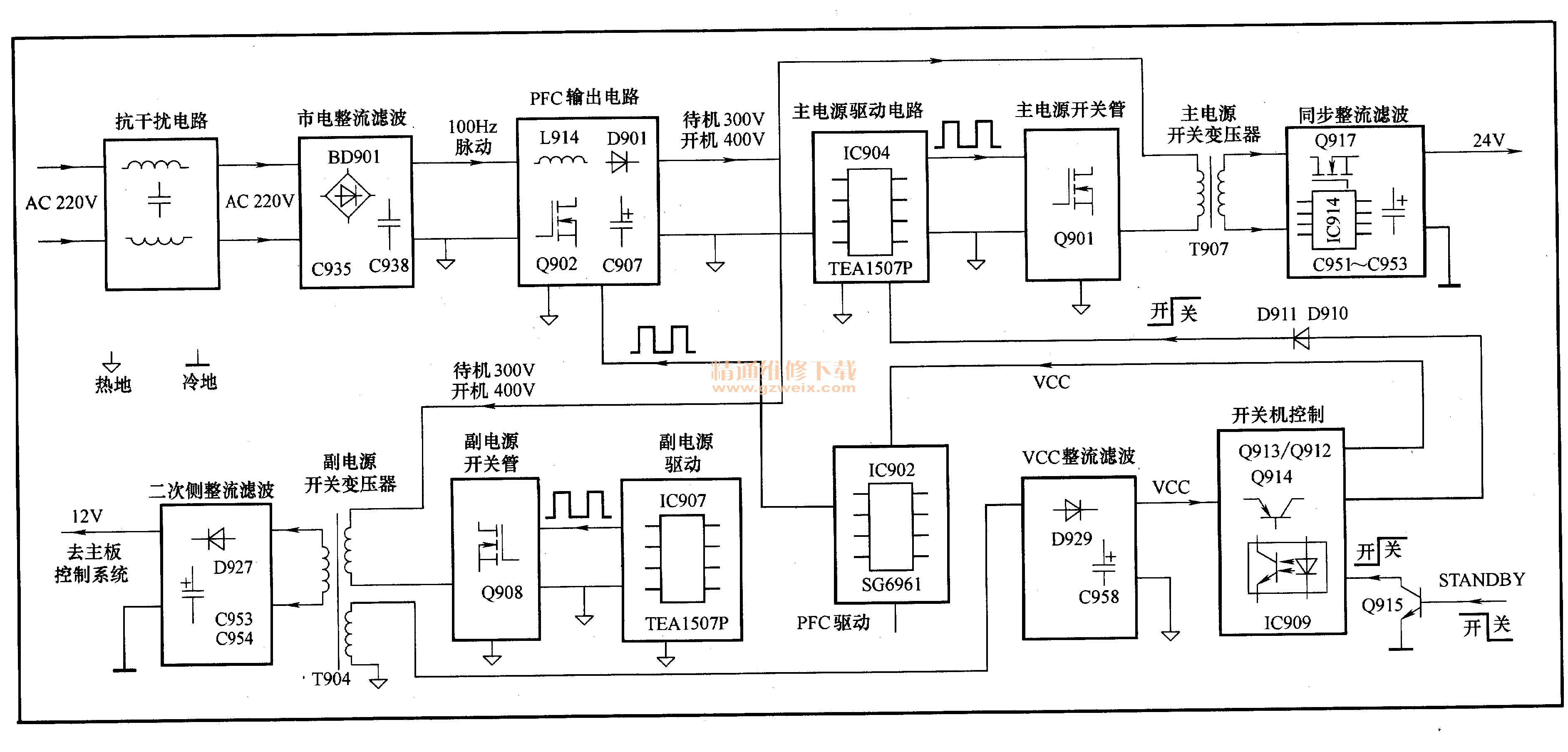

    飞利浦47PFL7422液晶彩电采用的电源板实物图解如图1所示,电源板电路组成框图如图2所示。



    该电源板由三部分组成:一是以集成电路SG6961(IC902)为核心组成的PFC电路,将整流滤波后的市电校正后提升到400V为主、副电源供电;二是以集成电路TEA1507P(IC907)为核心组成的副电源,产生12V电压,送到主板降压后为主板控制系统供电;三是以集成电路TEA1507P(IC904)为核心组成的主电源,产生24V电压,为主板和逆变器板供电。
    1. PFC电路
    飞利浦47PFL7422液晶彩电采用的电源板中的PFC电路如图3所示,由驱动控制电路IC902(SG6961),大功率MOSFET开关管Q902,储能电感L914,充电电路D901、C907组成有源PFC电路,将电流与电压校正为同相位,从而提高功率因数,并防止电路产生的多次谐波对电网的干扰。

   (1)SG6961简介

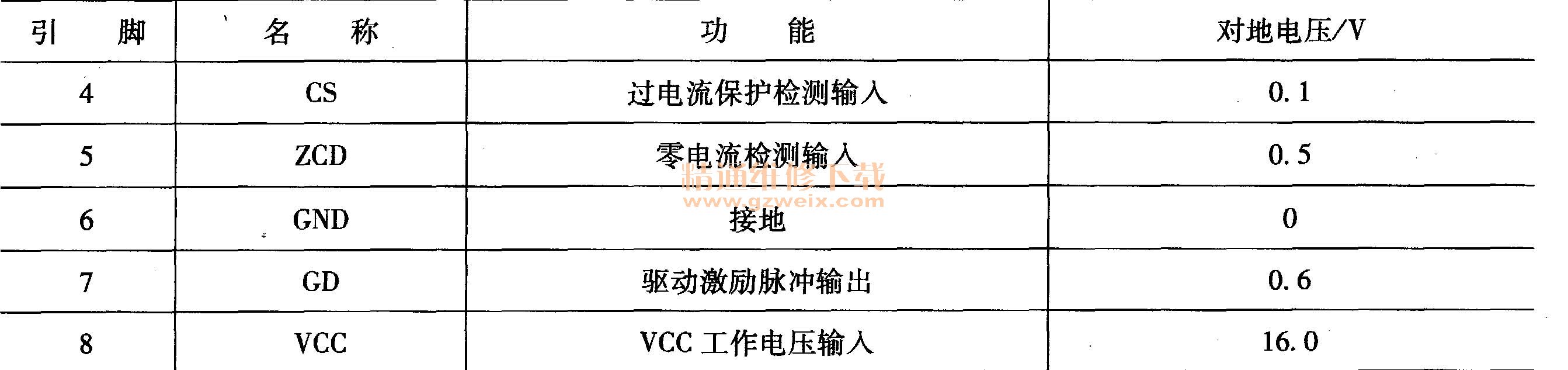

    SG6961是一款应用于电源的PFC驱动控制电路,内含锯齿波发生器、参考电压发生器、RS触发器、误差放大电路、零电流检测电路和驱动电路等,具有过电压、过电流保护功能。SG6961引脚功能和对地电压见表1。


   (2)启动工作过程
    接上市电电压后,220V交流电压经FB926、F901、C908、RV902、L913、FB924、C909、C901、0902、L912、R959、R960、R961、FB922、FB923等组成的线路滤波器滤波、限流;滤除交流电压中的杂波和干扰,再经BD901、C935、C938整流滤波后,形成100Hz脉动直流电压,经储能电感L914送到PFC电路。
    由于滤波电路电容C935、C938储能较小,在负载较轻时,经整流滤波后的电压为300V左右;在负载较重时,经整流滤波后的电压为230V左右。电路中,RV902为压敏电阻,即在电源电压高于250V时,压敏电阻RV902击穿短路,熔丝管F901熔断,这样可避免电网电压波动造成开关电源损坏,从而保护后级电路。
    二次开机后,开关机控制电路为SG6961的8脚提供VCC供电电压后,PFC电路开始工作,SG6961从7脚输出驱动脉冲,经R964、D915、R952加到场效应管 Q902的G极,驱动Q902工作在开关状态。当Q902导通时,由BD901整流后的100 Hz脉动电压经电感L914的一次绕组、Q902的D-S极、R924/R926到地,形成回路;当Q902截止时,由BD901整流输出的100Hz脉动电压经电感L914的一次绕组、BD901、C907到地,对C907充电,同时,流过L914电流呈减小趋势,电感两端必然产生左负右正的感应电压,这一感应电压与BD901整流后的直流分量叠加,在滤波电容 C907正端形成400V左右的直流电压,不但提高了电源利用电网的效率,而且使得流过L914的电流波形和输入电压的波形趋于一致,从而达到提高功率因数的目的。
   (3)稳压控制电路
    PFC电路C907正端输出的电压经R969、R970、R971与R972、R973分压后,送到SG6961的1脚,当由于某种原因引起输出电压(C907正端电压)变化时,送到1脚电压随之改变,经SG6961内部处理后,控制SG6961的7脚脉冲占空比发生变化,进而控制场效应晶体管Q902的G极驱动脉冲占空比变化,从而维持输出电压的稳定。在一定的输出功率下,输入电压降低,SG6961的7脚输出的脉冲占空比变大,输入电压升高,SG6961的7脚输出的脉冲占空比变小。
   (4)过零控制电路
    储能电感L914二次侧感应电压经R918送到SG6961的5脚,对脉冲电压的过零相位进行检测,调整激励脉冲的起控点,达到调整脉冲相位和减小MOSFET开关管损耗的目的。
   (5)过电流保护电路
    过电流保护电路由SG6961的4脚内外电路组成,R924、R926作为Q902的S极电阻,两端的电压降反映了Q902的电流大小。R924、R926两端电压分为两路:一路经R932送到SG6961的4脚;一路经D930、C918、R985送到晶体管Q916的B极,当R924、R926两端电压变化较小时,经Q916对SG6961的2脚误差放大器进行控制,调整输出电压和电流;当R924、R926两端的电压降过大,使SG6961的4脚电压升高到保护设定值时,SG6961会立即关闭PFC脉冲输出,达到保护的目的。
