在U3启动进入准工作状态后，IC内部的时钟电路等产生的PWM脉冲自动控制电源开关管工作在开关振荡状态，使T2一次绕组中产生的感应电动势极性不断反转变化，并通过二次绕组向负载供电。
    ③整流滤波输出电路D7是整流二极管，它与C29、C29A、L3、C34组成＋5V/1A整流滤波输出电路，T2的二次绕组中的感应电动势，经整流滤波后，为主板控制系统和电源板开关机电路供电。
    ④稳压控制电路U6为光耦合器，U7为取样控制元件，它们与R46、R47及U3的4脚等组成自动稳压控制电路。当D7整流输出电压因某种原因上升时，U7、U6的导通电流会增大，将U3的4脚电压下拉，U3内部的电源开关管导通时间缩短，＋5V输出电压下降，从而起到自动稳压作用。当D7整流输出电压下降时，上述过程相反，也起到自动稳压的作用。
    ⑤开关机控制电路开关机电路由Q7、光耦U5、Q2为核心构成，采用控制PFC功率因数校正电路和主开关电源驱动电路的VCC供电的方式。
    开机时，STANB-BY控制信号为高电平时，Q7导通，U5导通，Q2导通，副电源产生的约20V的VCC电压经Q2输出，为PFC和主电源驱动电路供电，整机进入开机状态。
    遥控关机时，STANB-BY控制信号为低电平时，Q7截止，U5截止，Q2截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。
    STANB-BY控制信号由微控制器输出，其输出状态由微控制器的指令决定，但首先必须有正常的＋5V电压建立。
     （4）主电源电路

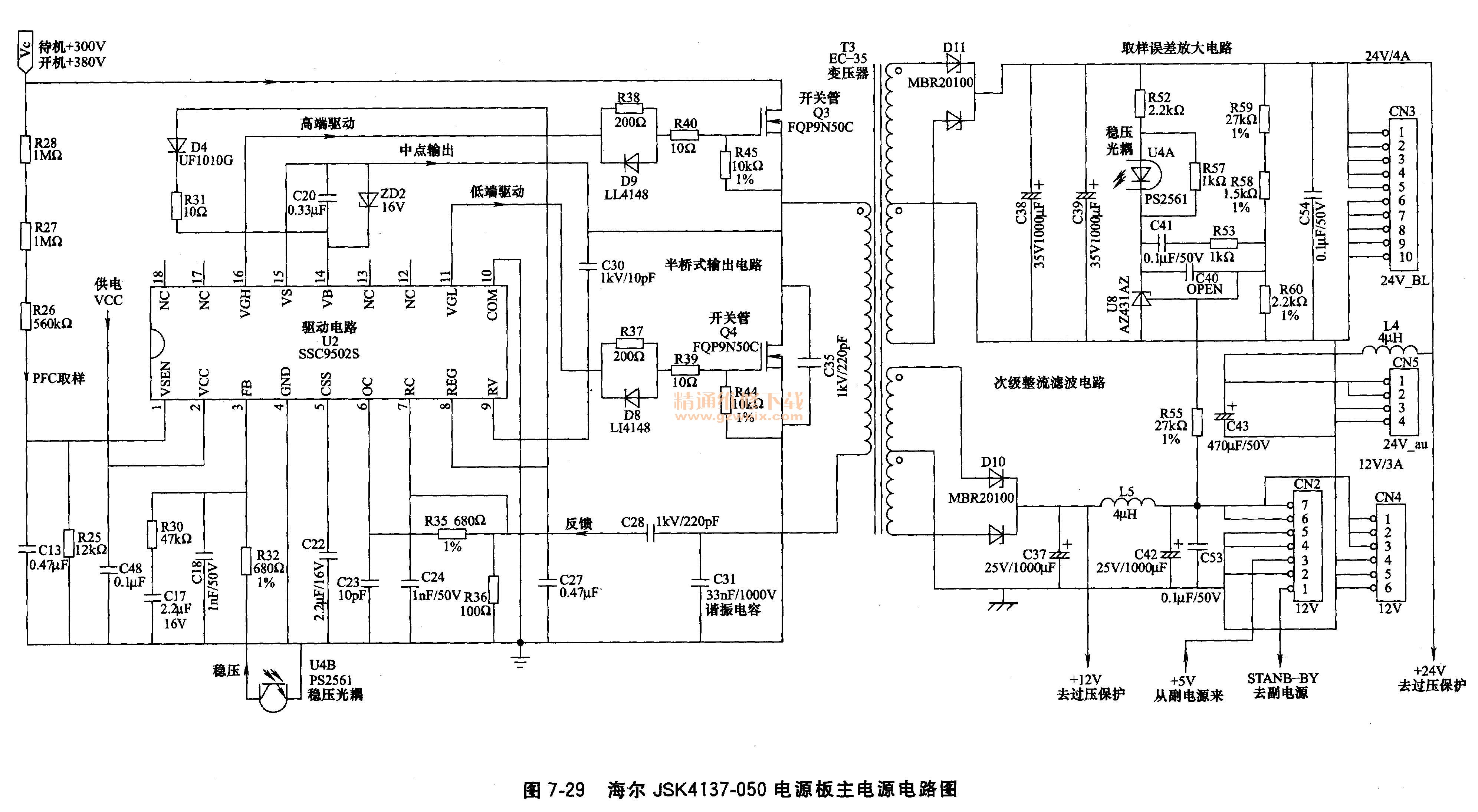

    海尔JSK4137-050电源板中的主电源电路如图7-29所示，由振荡驱动电路U2（SSC9502S）、光耦合器U4（PS2561）、误差放大器U8（AZ431AZ）、半桥式推挽输出场效应MOSFET开关管Q3、Q4、开关变压器T3组成。遥控开机后启动工作，产生＋24V/4A、＋12V/3A电压，为主板和背光灯板供电。

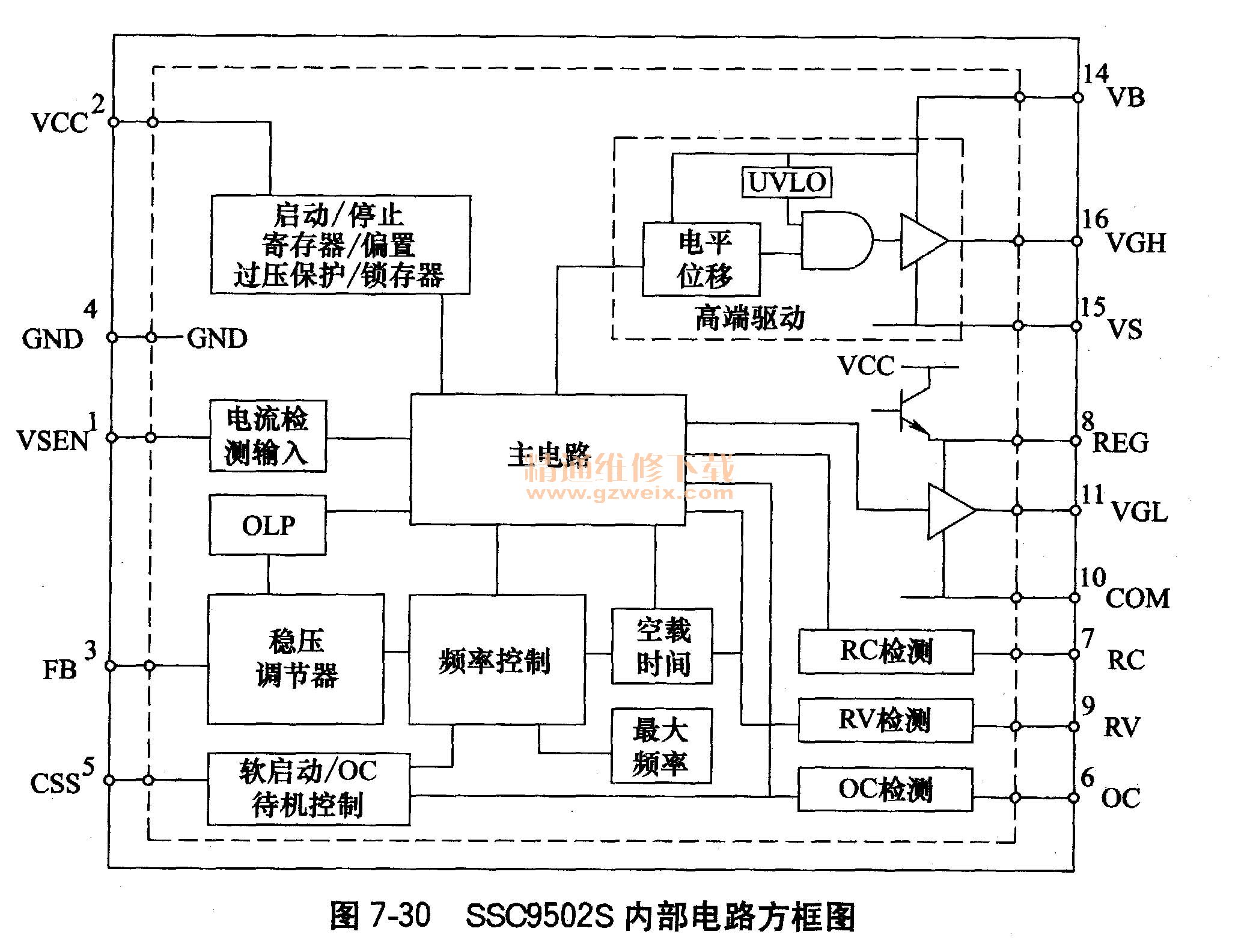

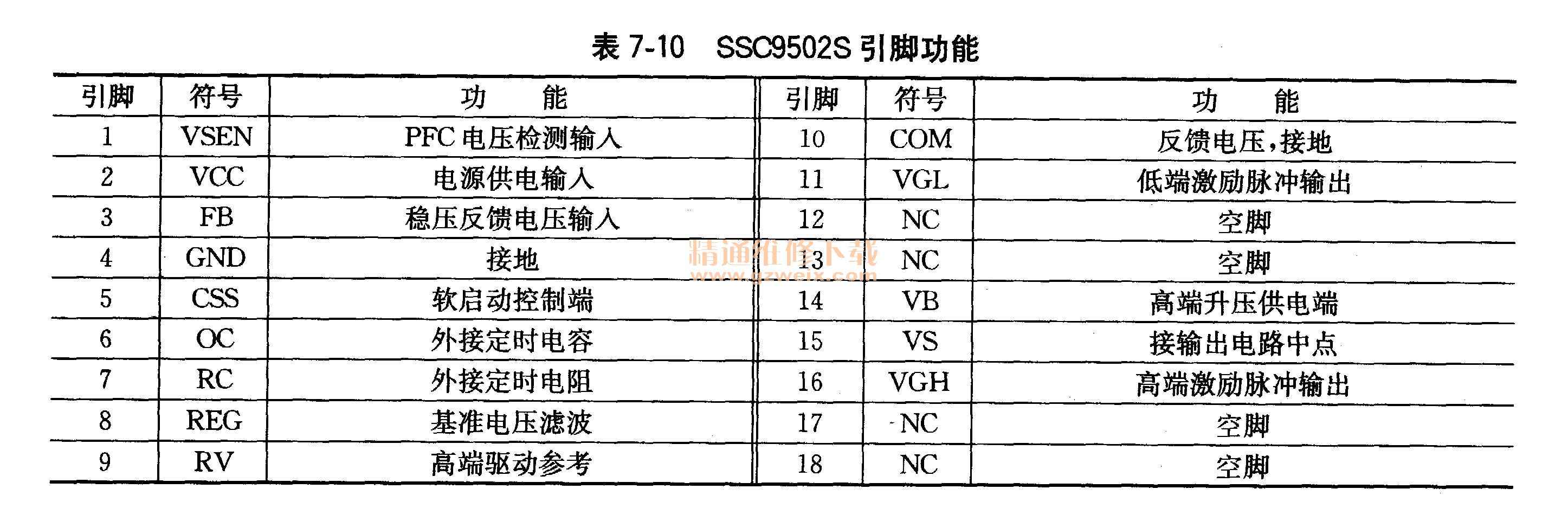

    ①SSC9502S简介SSC9502S是由Sanken公司开发的高性能SMZ的电流模式控制器，专为离线和DC-DC变换器应用而设计。它属于电流型单端PFM调制器，可精确地控制占空比，实现稳压输出，还拥有自动调节死区时间、共振偏离检测和众多保护功能。内部电路方框图如图7-30所示，内置Soft Start功能，具有输入欠电压保护、输出过压保护、过电流保护、过负载保护以及过热保护等。SSC9502S引脚功能相同，见表7-10 。



    ②启动供电过程经功率因数校正电路产生的380V的VC电压，一路加到半桥式推挽输出电路Q3、Q4；另一路经R28、R27、R26与R25分压后，加到U2的1脚启动供电端。遥控开机后，开关机控制电路输出的VCC电压加到集成块U2的2脚，U2内部振荡电路便启动进入振荡状态产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，U2的11、16脚就会输出极性相反的PWM脉冲，分别驱动Q3和Q4进入开关工作状态。在U2的16脚输出高电平时（即PWM脉冲的平顶期出现时），Q3导通，同时，U2的11脚输出低电平，故Q4截止，Q3导通时，VC电压通过Q3的D-S极、T3的一次绕组、C31到地构成回路，并在T3一次绕组中产生上正下负的感应电动势。在U2的16脚输出低电平时（即PWM脉冲的平顶期过后），Q3截止，同时，U2的11脚输出高电平，故Q4转为导通，从而使T3的一次绕组中感应电动势极性反转，又通过C31、Q4的D-S极构成回路，形成LC振荡，并通过T3的二次绕组向负载供电。
    当U2的11脚和16脚不断输出极性相反的PWM脉冲时，Q3和Q4就不断推挽输出，从而使＋12V、＋24V开关稳压电源工作在开关振荡状态。
    ③整流滤波输出电路T3次级绕组的D11、D10及C38、C39、C43和C37、C42等组成＋24V和＋12V整流滤波电路。其中D11与C38、C39、L4、C43等用于＋24V整流滤波输出，主要为伴音功率输出电路和背光灯升压电路供电；D10与C37、L5、C42等用于＋12V整流滤波输出，主要为主板和液晶屏电路等供电。
    ④稳压控制电路稳压电路由光耦U4、误差放大器U8以及取样电路R59、R58、R60、R55等组成，当＋12V或＋24V电压出现波动时，通过误差放大器U8的比较放大产生误差电压，经过光耦U4将误差电压也反馈到U2的3脚，由U2的3脚内电路控制U2的11、16脚输出脉冲的占空比，以调整Q3、Q4的导通与截止时间，从而实现自动稳压的目的。
    当＋12V或＋24V电压升高时，U8的导通阻值减小，U4的导通电流增大，U2的3脚电压下降，U2的11、16脚输出脉冲占空比减小，Q3、Q4导通时间缩短，从而使二次整流输出电压下降，起到自动稳压作用。当＋12V或＋24V电压下降时，上述过程相反，也起到自动稳压的作用。
   （5）主电源过压保护电路
    海尔JSK4137-050电源板中的过压保护电路主要由模拟可控硅电路Q6、Q5组成，电路如
图7-27右侧所示。
    ①模拟可控硅保护电路Q6的b极外接24V和12V电压检测电路。当24V和12V发生过压故障时，检测电路向Q6的b极注入高电平，Q6和Q5导通，输出低电平保护控制电压，将开关机电路光耦U5的1脚电压拉低，U5截止，开关机控制电路Q2截止，切断PFC驱动电路和主电源驱动电路的VCC供电，PFC电路主电源停止工作。
    ②过电压检测电路主电源输出过电压保护电路由D1 4、ZD3、D13、ZD4等组成。其中，ZD3为30V稳压二极管，用于＋24V电压过高检测。当＋24V电压升高超过30V时，ZD3反向击穿导通，24V电压经D14、ZD3向Q6的b极注入高电平，模拟可控硅保护电路动
作。ZD4为16V稳压二极管，用于＋12V电压过高检测。当＋12V电压升高超过16V时，ZD4反向击穿导通，12V电压经D13、ZD4向Q6的b极注入高电平，模拟可控硅保护电路动作。
