VD811为开机浪涌电流保护二极管。在PFC电路开始工作的瞬间，供电电流可以首先通过VD811对C822、C824进行充电，从而使流过L811的电流大大减小，产生的自感电势也就小了很多，消除了开机瞬间可能出现的大电流，对滤波电容和开关管进行了有效的保护。电路正常工作后，由于VD811正极电压为300V，而负极电压为380V。VD811呈反偏截止状态，对电路工作没有影响。
③稳压控制电路PFC电压的稳压控制是通过N811的1脚完成的。PFC电压经电阻分压后，在R826上形成2. 5V左右的反馈取样电压，从1脚送入芯片。在内部与基准电压进行比较，如果有误差，则调整开关激励信号的导通时间，从而控制电源输出稳定的PFC电压；而如果误差过大，则直接控制N811停止工作。
④过流保护电路N811的4脚是过流保护检测输入端，当出现负载电流过大时，引脚外接的取样电阻R820、R821上的压降上升。该电压送入N811，在芯片内部和阑值电压进行比较，如果高于阂值，N811就会停止工作，7脚PFC激励信号不再输出。
（4）主开关电源

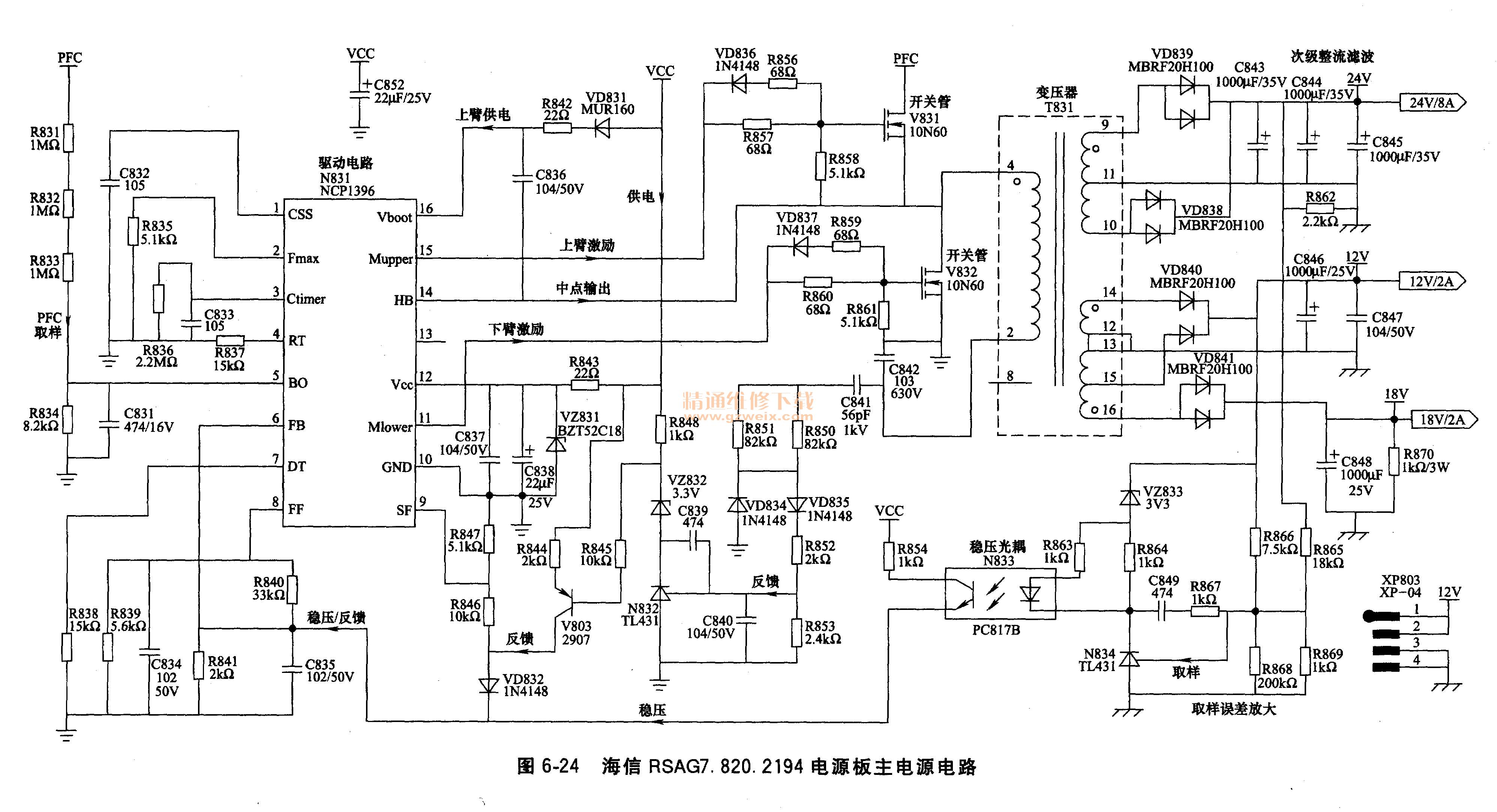

海信RSAG7. 820. 2194型电源板的主开关电源如图6-24所示，由驱动电路NCP1396（N831）、半桥式输出电路MOSFET开关管V831、V832、变压器T831、稳压控制电路N834、光电耦合器N833为核心组成。二次开机后启动工作，产生＋24V、＋12V、＋18V电压，为主板功放电路和背光灯板供电。
主开关电源的输出电路采用的是半桥谐振单电感加单电容的拓扑结构，常称为LLC谐振型开关电源电路。这种拓扑结构能够提升能效、降低电磁干扰（EMI）信号，并且提供更好的磁利用。该电源电路在正常工作后，当其谐振电路的谐振频率等于激励振荡电路的振荡频率时，就可以使开关电源有最大的功率输出。

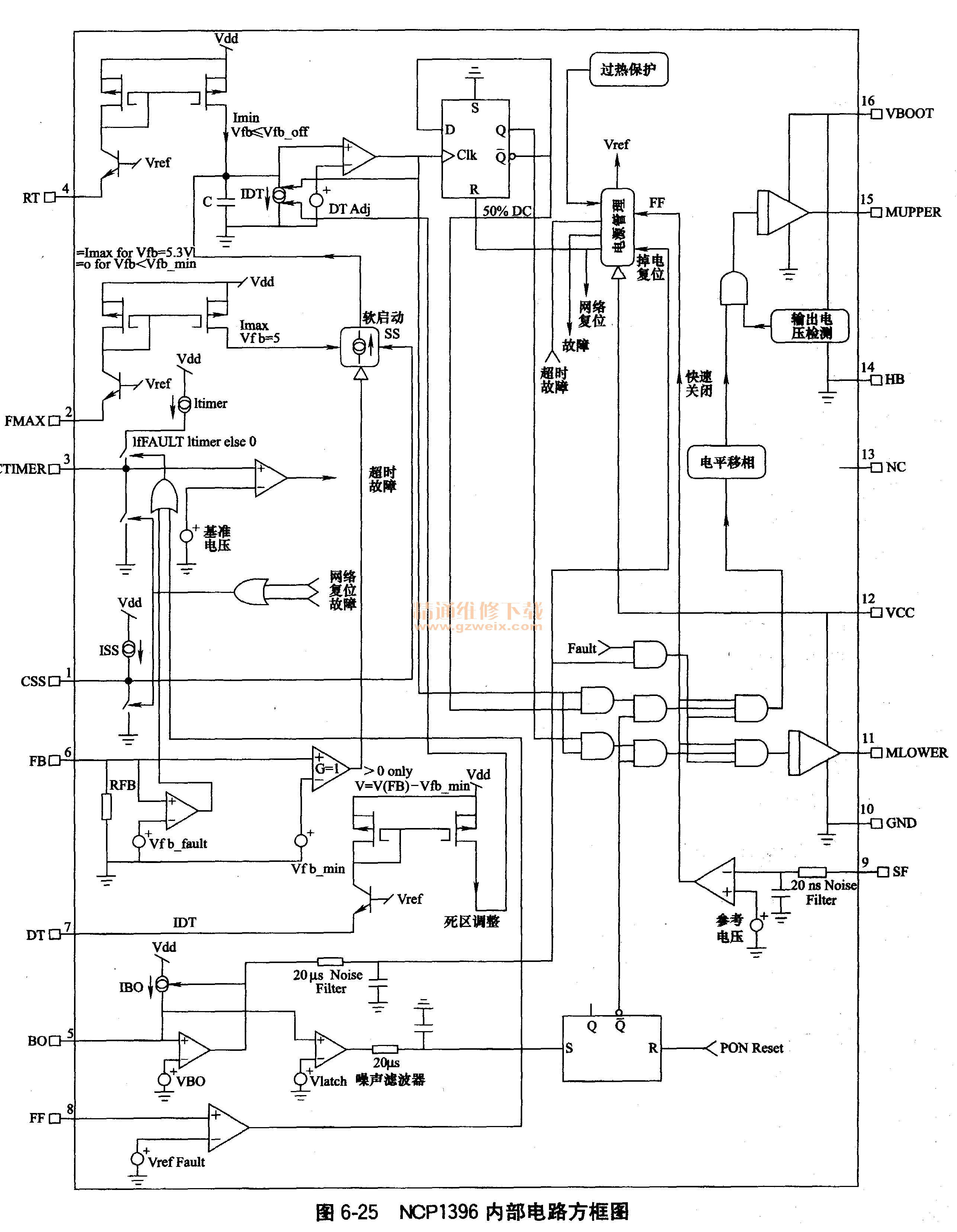

①NCP1396简介NCP1396是一款内置上桥端与下桥端MOSFET驱动电路的高性能谐振模式控制器，它可以外部设定最高开关频率，且精度高，还可以实现开关管在有负载情况下的零电压转换，因而提升了开关输出的效率，大大降低了开关管的损坏率。其内部电路方框图如图6-25所示，内部集成电压控制振荡器，输出高端和低端激励脉冲，推动功放电路，具有多重保护功能。NCP1396引脚功能和对地参考电压如表6-8所示。
②启动工作过程在本电源中，开关变压器T831的初级绕组和电容C842组成一个串联谐振电路，连接于功率输出管V831、V832的输出端。而振荡部分N831和功率输出部分看成一个“他激型的振荡器”。电路设计时将T831和C842的谐振频率设计为约等于N831内部振荡器的工作频率，更好地保证了电源电路的输出功率。
开机后，PFC电路输出的380V电压一是加到V831的D极；二是经R83～R833与R834分压，送到N831的5脚供电检测端；开机控制电路输出的VCC电压经R843送到N831的12脚，N831启动工作，从15、11脚输出频率相同、相位相反的开关激励信号，分别送到上桥开关管V831和下桥开关管V832的G极。V831、V832工作于开关状态轮流导通与截止，在V831的S极，也就是N831的14脚，形成0V和380V变化的开关振荡信号。该振荡信号的振荡频率为F，送到后面由T831、C842组成的LLC谐振电路，由于谐振电路的工作频率f与F相差不大，这样就有效保证了LLC电源的输出功率。
谐振电路的谐振点f和振荡器的振荡频率F不在一个频率点上，存在一个频偏，并且谐振频率低于振荡频率。如果谐振频率.f增高，f就会靠近F，电路的输出功率就会增加，表现为输出电压升高；反之，如果谐振频率.f降低，输出功率就下降。输出电压就降低。主电源就是采用控制频率的方式来达到稳定输出电压的目的，即控制振荡频率和谐振频率的频偏大小，来实现稳压。
根据振荡器的特性，振荡器的输出取决于负载，如果负载是谐振电路，那么输出必定是正弦波（条件是谐振电路必须和振荡器输出频率产生谐振）。由于主电源采用LLC谐振开关电源，且谐振频率f与N831输出的开关振荡信号频率F相近。所以开关变压器T831输出的是近似正弦波。既然是正弦波信号。那么整流输出电路就可以采用全波整流的方式，以提高输出电压的稳定性。经过整流、滤波后。主电源电路输出三路稳定的直流电压，分别是24V/8A、18V/2A和12V/2A，为主板和背光灯电路供电。
③稳压控制电路为了确保开关电源输出电压的稳定，还设计了光耦N833（PC817B）、N834（TL431）组成的稳压反馈电路。当由于某种原因导致24V、12V输出电压升高时，分
压后加到比较器N834控制端的电压也随之升高，引起N834导通程度加大。再通过光耦N833，将反馈电流送入N831的6脚。6脚为NCP1396芯片的反馈输入脚，当输入电流增大时。控制芯片内部的振荡器提高其振荡频率F。由于振荡频率F原本就高于负载LLC谐振电路的谐振频率.f。提高振荡频率F进一步拉大了其与谐振频率.f的频率差。使电路的输出功率下降，最终降低输出电压，实现稳压控制。当24V、12V电压降低时，其控制过程相反。
④保护电路为了防止电源出现过压工作情况，NCP1396设计了两个保护控制引脚，分别是8脚和9脚。8脚为快速故障检测端，当故障反馈电压达到设定的阑值时，N831立即关闭15脚和11脚的激励输出信号，LLC电路停止工作。9脚为延迟保护控制端，当故障反馈电压达到设定的阑值时，N831内部计时器启动，延迟一定时间后控制芯片内部电源管理器进入保护状态。两个保护控制引脚的检测信号来自功率输出过压保护电路。该电路由C841、VD835、VD834、VZ832、V803等组成。当功率放大电路出现异常电压升高时，通过以上电路，使8、9脚这两个保护检测端电压上升。N831内部的激励电路被关闭，激励信号停止输出，主电源也就不再工作，完成功率输出过压保护。
