2.2.3开关电源电路维修实例

    例1：开机三无，指示灯不亮。
    分析与检修：检测开关电源无12V和5V输出，检查熔丝F901未断，测量Q901的D极无300V电压，检查AC 220V市电整流滤波电路，发现防浪涌电阻NR901烧断，说明开关电源存在严重短路工作。断开T901的1脚后，测量C905两端电阻正常，测量Q901的D极对地电阻为0，判断Q901发生短路击穿故障，检测Q901的外围电路，发现R914连带烧焦，其D极的尖峰脉冲吸收电路C906裂纹变色，拆下测量已经无容量。全部更换Q901、R914、C906后，开机故障排除。

    例2：开机三无，指示灯亮后熄灭。
    分析与检修：通电先测电源输出电压，开机的瞬间有电压输出，几秒后输出电压降到0V，判断保护电路启动。
    采取解除保护的方法维修，拔掉与主电路板的连接器，在主电源12V输出端接一个摩托车的12V灯泡作假负载，开机再次发生自动关机故障。自动关机时测量Q903的B极电压为高电平，判断过电压保护电路启动。
    将保护电路Q903的B极对地短路，解除保护，开机测量主电源输出电压，发现应为12V的电压高达16V，说明主电源确实存在过电压故障。对主电源稳压环路进行检查，在光耦合器IC902的3、4脚并联1 kΩ电阻后，开机测量主电源输出电压降低，说明故障在IC902和Q903稳压控制电路。对相关元器件进行检测，发现光耦合器IC902内部开路失效。更换IC902后，测量主电源输出电压恢复正常。恢复保护电路和与主电路板的连接器后，故障彻底排除。

    例3：开机三无，指示灯不亮。
    分析与检修：测主电源无12V、5V输出。测量AC 220V整流滤波后输出的300V电压正常，测量Q901的D极电压为300V，测主电源一次侧集成块LD7552的工作条件：3脚无启动电压，检查3脚外部的启动电路，发现R906阻值变大，换新后开机，主电源各路电压均正常，故障排除。

    2.2.4背光灯电路原理精讲
    1．背光灯基本电路

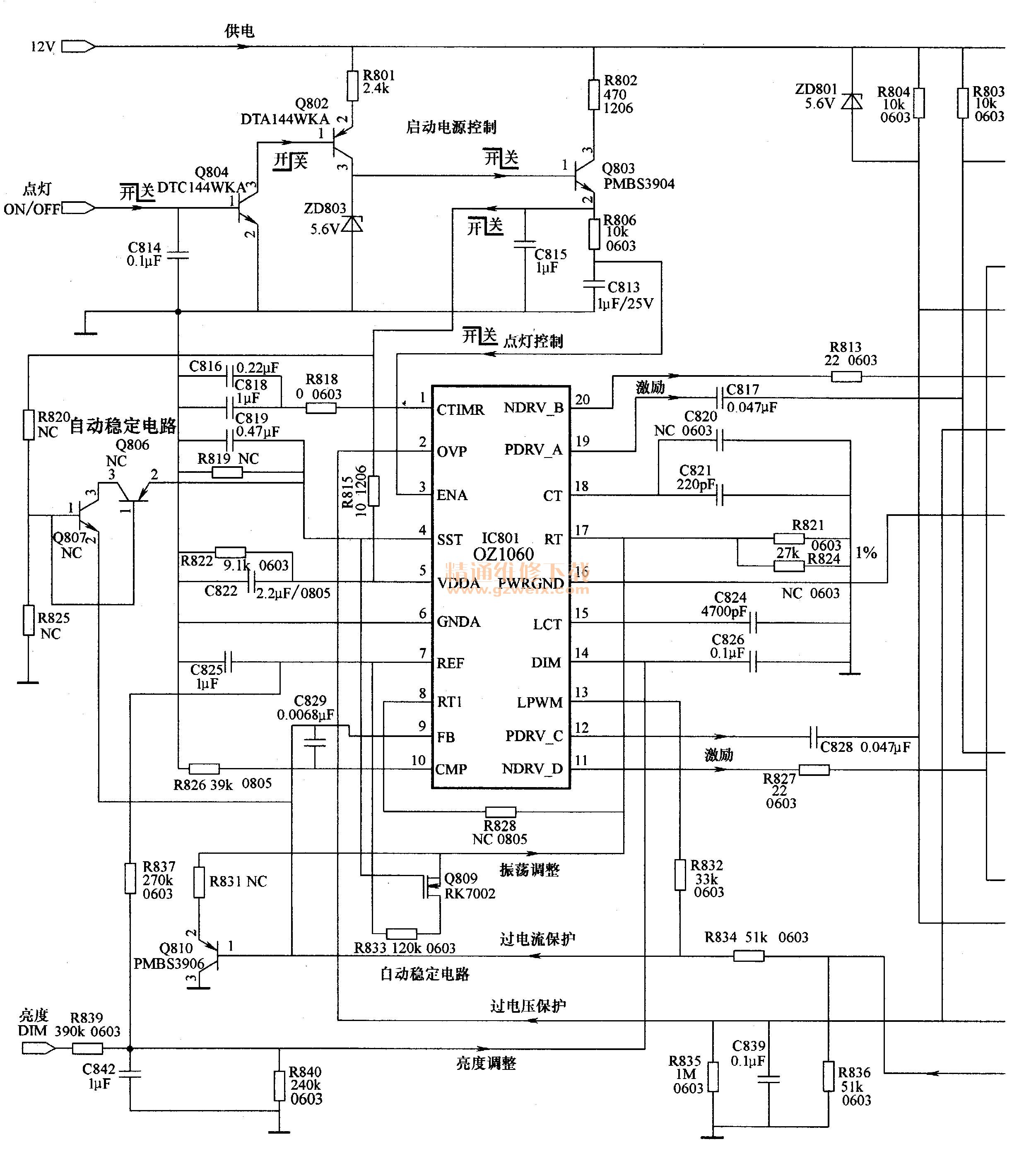

    LG Z20LCD1 A液晶彩电采用型号为715T1811的电源板。它的背光灯逆变部分如图2-11所示，主要由背光控制电路、全桥结构驱动输出与高压形成电路组成。电源部分输出的12V电源，为背光灯电路供电。开机后，主电路控制系统向背光灯背光灯电路送去ON/OFF开启电压和DIM亮度控制电压，背光灯电路启动工作，将12V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的6只背光灯。



   （1）OZ1060简介
    背光控制电路主要由IC801（0Z1060）内外部电路构成，在主电路板的控制下启动工作，输出4路驱动脉冲信号，并具有过电压、过电流保护功能。
    OZ1060是我国凸凹科技公司生产的背光灯高压逆变PWM控制芯片，利用OZ1060组成的液晶背光灯电路具有如下特点：高效率，零电压切换；支持较宽的输入电压范围；恒定的工作频率；具有较宽的调光范围；具有软启动功能；内置开灯启动保护和过电压保护等功能。OZ1060的引脚功能见表2-4。

   （2）启动工作过程
    遥控开机后，主板微处理器输出的背光灯电路高电平ON/OFF开启指令输入到逆变电路，送到Q804的B极，Q804饱和导通，将PNP型晶体管Q802的B极电压拉低而导通。12V电压经Q802导通后，再由ZD803稳压，向Q803的B极提供5. 6V偏置电压，Q803的E极输出约5V的电压。该电压分为两路：一路通过R815送到OZ 1060的5脚供电端，为OZ1060提供启动工作电源；另一路经 R806向0813充电后，送到OZ1060的3脚使能端，当3脚电压达到1. 5V以上时，OZ 1060内部振荡电路开始启动，振荡频率由17、18脚外接的定时电阻R821、R824和定时电容0820、C821的值决定。振荡电路工作后，产生振荡脉冲，加到内部零电压切换移相控制电路和驱动电路，经过变换整形后从19、20、12、11脚输出PLUM脉冲，去全桥驱动电路。在1个周期内，19、20脚波形基本相同，11、12脚波形基本相同，19、20脚波形与11、12脚波形的高低电平在时间上约差1/4个周期。
   （3）全桥驱动电路
    全桥驱动电路用于产生符合要求的交流高压，驱动CCFL灯管工作。该机的全桥驱动电
路由Q801、Q805、Q811、、Q812、T801、T802等组成。这是一个具有零电压切换的全桥电路结构。
Q801、Q805、Q811、Q812为复合型MOSFET（开关管），内含两个MOSFET，一个为P沟道MOSFET，一个为N沟道MOSFET、N沟道MOSFET的S极为1脚，接地，G极为2脚，接激励脉冲，D极为7、8脚，接输出升压变压器；P沟道MOSFET的S极为3脚，接12V电源，G极为4脚，接激励脉冲，D极为5、6脚，接输出升压变压器。
    由OZ1060内部振荡电路产生的振荡脉冲，一方面从OZ1060的12、19脚输出P沟道MOSFET驱动信号，送到驱动电路Q805、Q812和Q801、Q811的4脚，经Q805、Q812和Q801、Q811内部PMOSFET放大后，从Q805、Q812的5、6脚输出；另一方面，从OZ 1060的11、20脚输出N沟道MOSFET驱动信号，送到驱动电路Q805、Q812和Q801、Q811的2脚，经 Q805、Q812和Q801、Q811内部NMOSFET放大后，从Q805、Q812的7、8脚输出。
    在驱动脉冲的驱动下，Q805、Q812和Q801、Q811内部的PMOSFET和NMOSFET交替导通与截止，并从Q805、Q812和Q801、Q811的5～8脚输出脉冲信号，经C806、C807、C809和C831、C833、C838加到升压变压器T801、T802的一次绕组，经T801、T802变换后，在T801、T802变压器二次绕组输出高压。
    从变压器T801二次侧输出的高压经C801、C802、C804耦合输出，通过连接器CN801、CN802、CN803的进入灯管1～灯管3，点亮灯管。从变压器T802二次侧输出的高压经C830、C834、C836耦合输出，通过连接器CN804、CN805、CN806的进入灯管4～灯管6、点亮灯管。
   （4）亮度调节电路
    OZ1060的14脚是亮度控制端，当需要调整亮度时，由微控制器产生的DIM亮度控制电压经R839、R840分压，加到14脚，经内部电路处理后，通过控制OZ 1060输出的驱动脉冲占空比，从而达到亮度控制的目的。
