长虹LED32560液晶彩电三合一主板的电源、背光驱动电路分析与维修(下)
来源:本站整理  作者:佚名  2015-06-01 09:42:33

    二、故障维修
    1.三合一主板维修技巧
    对三合一主板进行摘板维修时,一般不采用强制开机的方法,而是采用按键开机,故需要将三合一板、按键板拆下来带回维修部。
    在背光灯供电滤波电容CP401两端接一只100W白炽灯,开机后灯丝微红,灯泡两端电压为35.8V。若电压低于正常值,并且CP401两端电压也低于35.8V,说明主电源带载能力差;若灯泡电压比CP343两端电压低一个二极管的压降,说明主电源正常,背光灯电源未工作。
    空载时,二次开机后LED十点对地电压最大达到75V,随后慢慢下降,直至36V左右停止,此时背光灯电源停止工作,进入空载保护状态。
    2.故障检修方法及流程

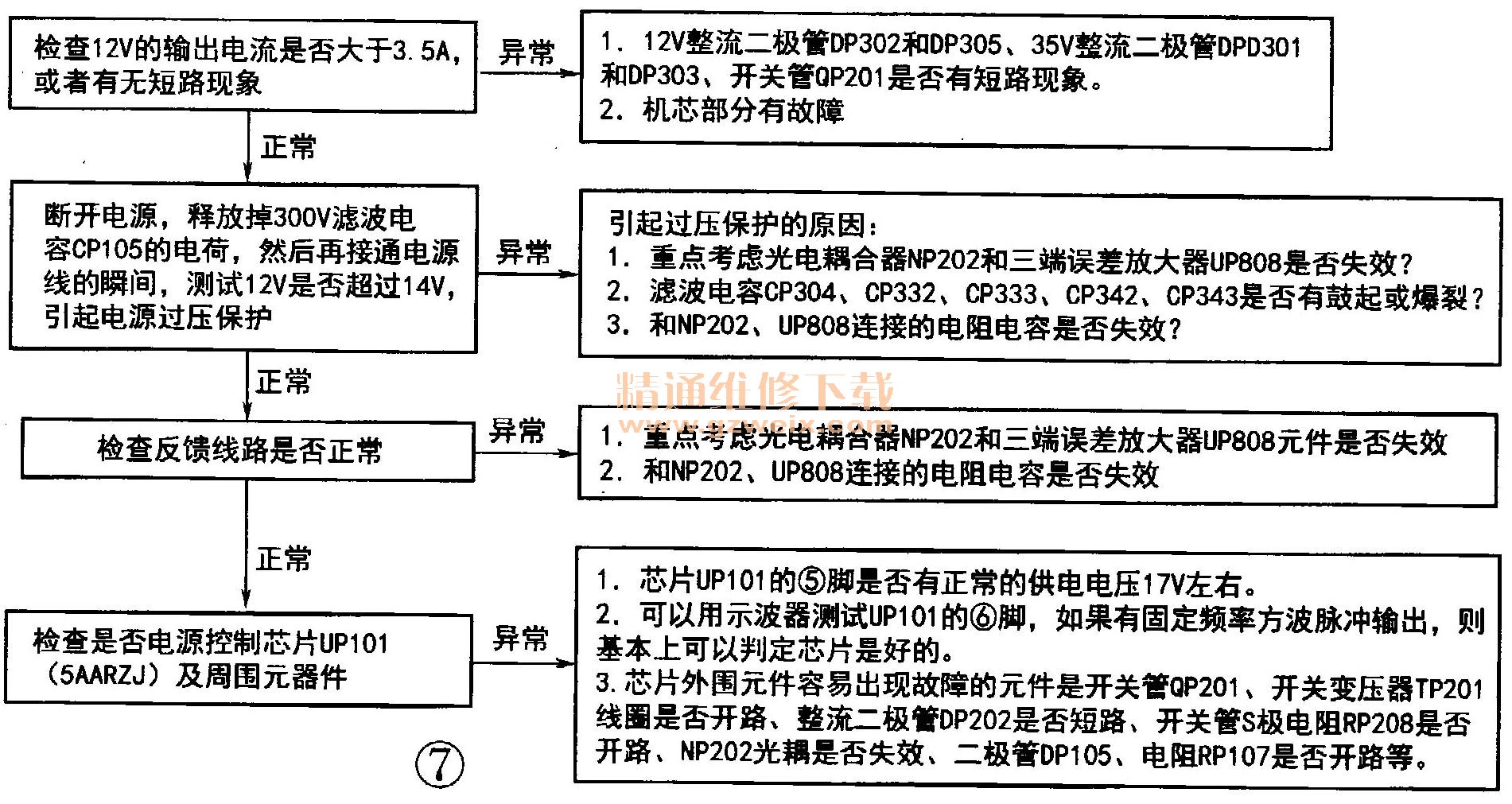

    (1)开关电源部分检修方法及维修流程(见图7)

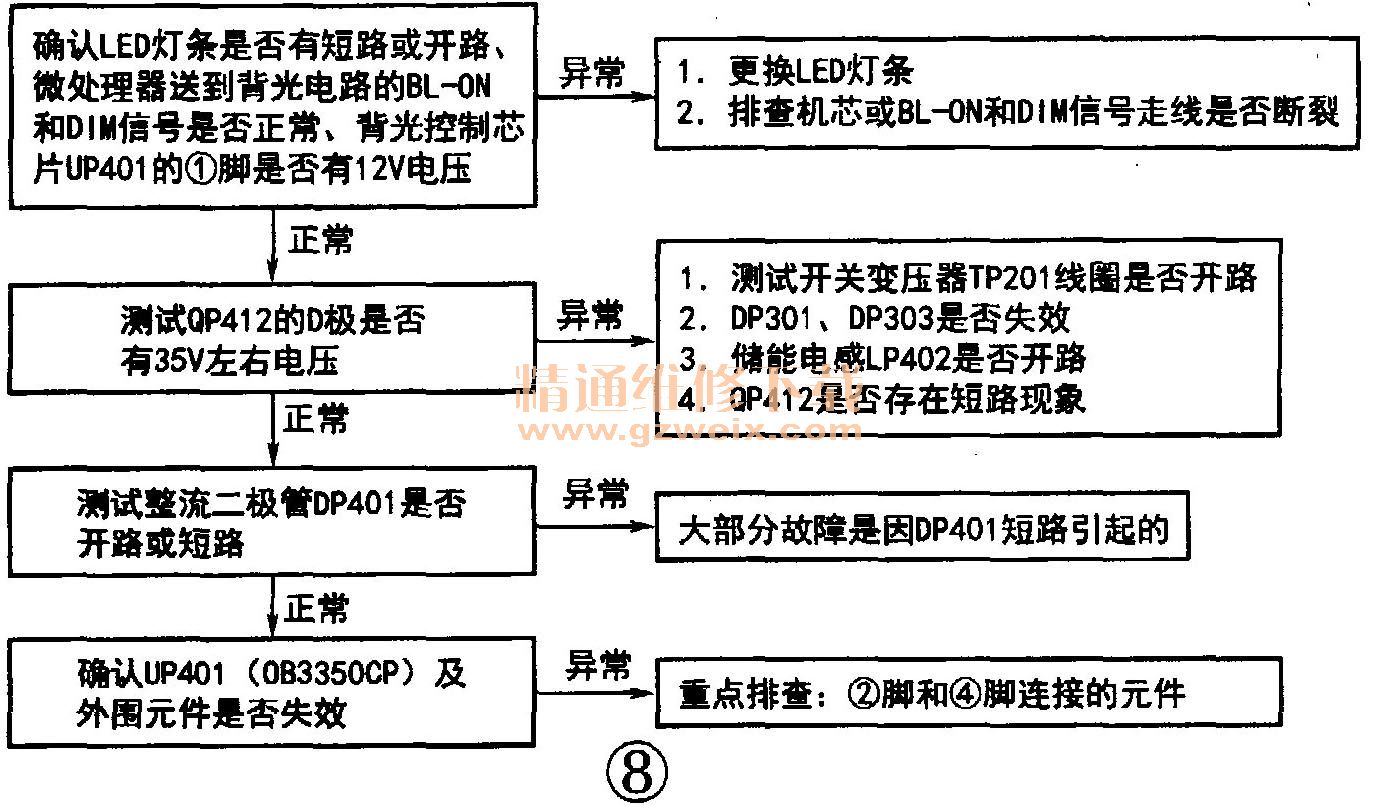

    (2)LED驱动部分检修方法及维修流程(见图8)

    3.易损件及故障速查

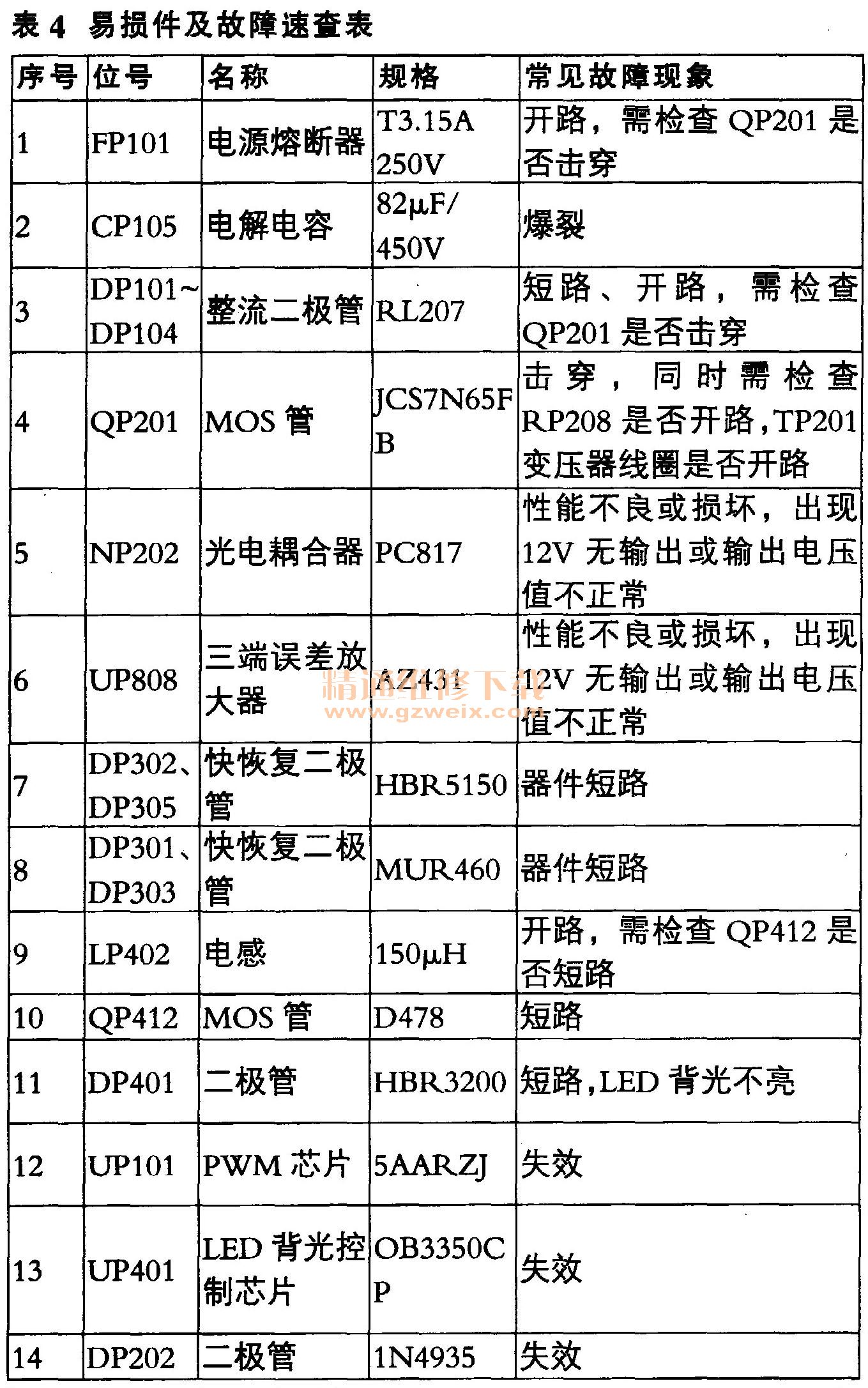

    JUC6.690.00088589型机芯电源驱动三合一主板开关电源和LED背光驱动部分易损件及故障速查见表4。

    4.维修实例

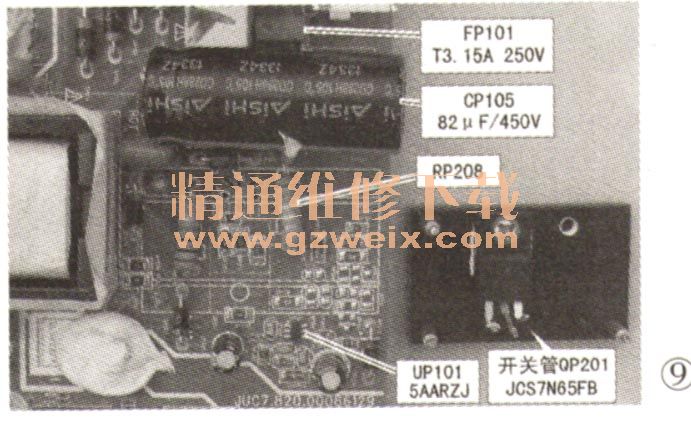

例1:开机三无,指示灯不亮,FP101烧断。严重短路的情况。测量300V滤波电容CP105两端电阻,近为0Ω。检查滤波电容CP105正常,为电源开关管QP201击穿。更换开关管和检查开关变压器一次侧电路元件,都需要将开关管连同散热板拆下后进行,拆下后看到的元件分布情况如图9所示。

    开关管QP201击穿,需全面排查故障。测量QP201源极电阻RP208烧焦,检查QP201周边元件,又发现RP212烧焦。由于PWM芯片5AARZJ(UP101)⑥脚的外部元件烧焦,重点测量5AARZJ各脚对地(热地)电阻,发现5AARZJ⑥脚与地之间击穿,内部电路已损坏。检查其他元件未发现异常情况。更换5AARZJ、 QP201、RP208、RP212和熔断器FP101后,故障排除。
    例2:开机三无,指示灯不亮,熔断器F1完好。
    分析检修:测量市电整流滤波电路输出电压为300V左右,正常。测量电源控制芯片5AARZJ的⑤脚(VCC)电压约7V,远远低于启动电压18V。对⑤脚外部电路进行检测,发现电容CP201容量减小,造成⑤脚电压降低,5AARZJ停止工作。替换CP201(4.7μF/50V )后,故障排除。
    例3:待机指示灯亮,但不能二次开机。
    分析检修:该机不能二次开机,可能原因有:一是主芯片内部的CPU未送出正常的开机控制电压;二是开/关机控制电路有问题;三是处于保护状态。操作二次开机,先检查主芯片U13的103脚(PS-ON)控制电压为高电平,正常。再测量开/关机控制电路中的+5VM控制管Q809的S极有十5VS电压输入,但D极无十5VM电压输出,说明故障发生在开/关机控制电路(图5)。仔细检查Q809、Q812及其偏置电路,发现Q812基极所接电阻R880与主芯片U13的103脚之间的印制线不通。将R880一端飞线到U13的103脚后。故障排除。
    例4:二次开机后有声音,但是黑屏。
    分析检修:仔细观察,二次开机时背光灯根本不亮。检查LED驱动电路的工作条件,测量LED驱动控制芯片UP401(OB3350CP)的①脚(VIN)无12V工作电压,该脚的供电来自主电源次级输出的+12V电压,但受控于点灯控制电路(参见图6)。测量+12V输出控制管QP411发射极有12V电压,但集电极无电压输出,说明故障在点灯控制电路。仔细检查点灯控制电路:测量主芯片U13的@脚(BL-ON/OFF)控制电压为低电平,正常;测量Q3基极电压为低电平,集电极电压为高电平,但QP402基极电压为低电平,正常应为高电平。经查,为Q3集电极与QP402基极之间的电阻RP411开路。更换RP411后,故障排除。

上一页  [1] [2]
