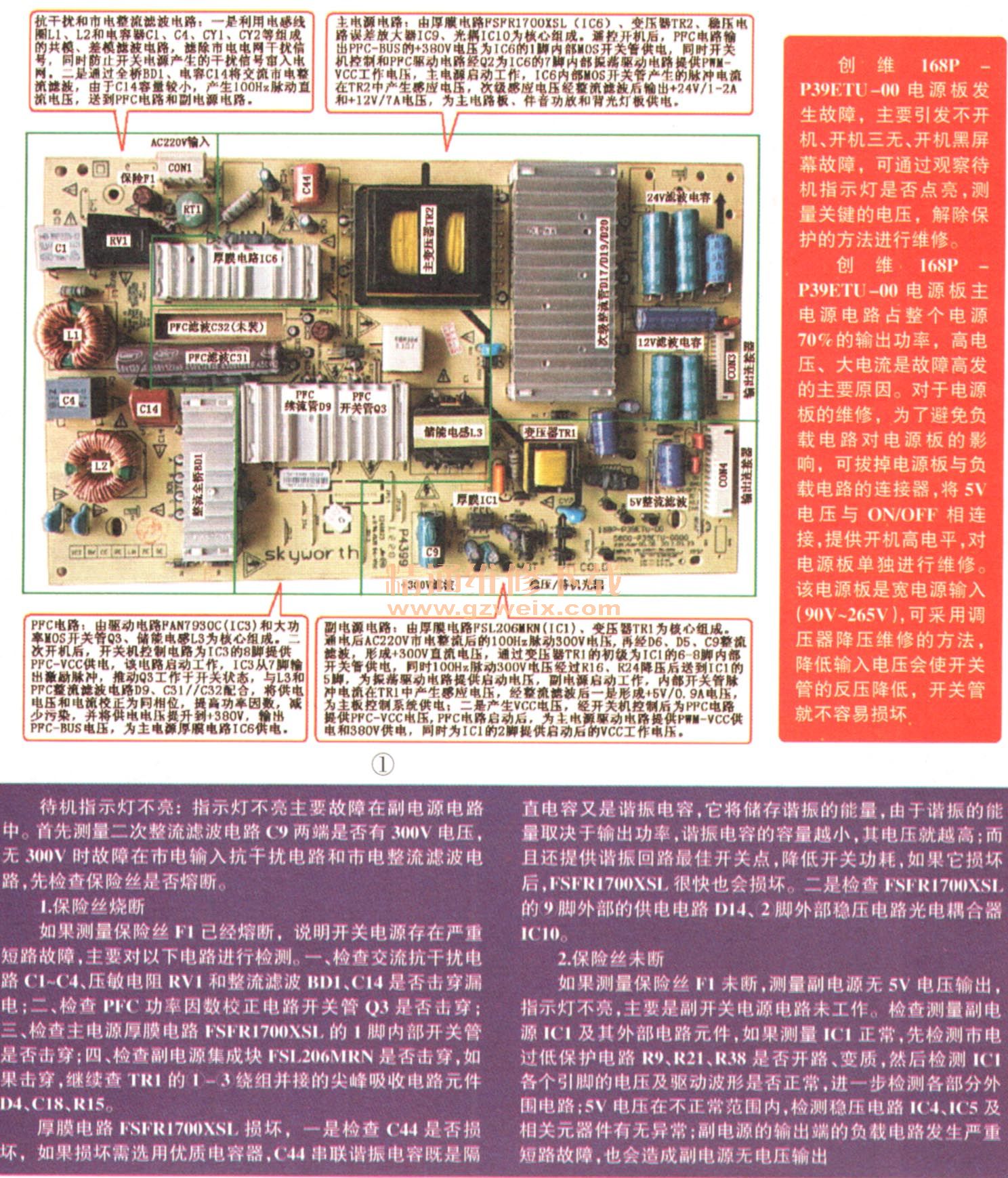

创维LED液晶彩电采用的电源板型号为168P -P39ETU-00，编号为5800 -P39ETU -0010/0020，集成电路采用FSL206MRN十FAN7930C＋FSFR1700XSL组合方案。该电源电路共输出三路工作电压：5V/0.9A为控制系统提供待机电压，＋24V/1A-2A为伴音功放电路供电，＋12V/7A为主电路板和显示屏供电。应用于创维39E550E、39E6CRD、39E580F等LED液晶彩电中。168P-P47ELF-00电源板电路与168P-P39ETU-00电路基本相同，输出电压也基本相同，但输出电流不同，两者不能互换。创维168P-P39ETU-00电源板实物上面元件分布图解见图1所示，表1为FSFR1700-2100系列引脚功能和维修数据。
